描述
产品深度介绍

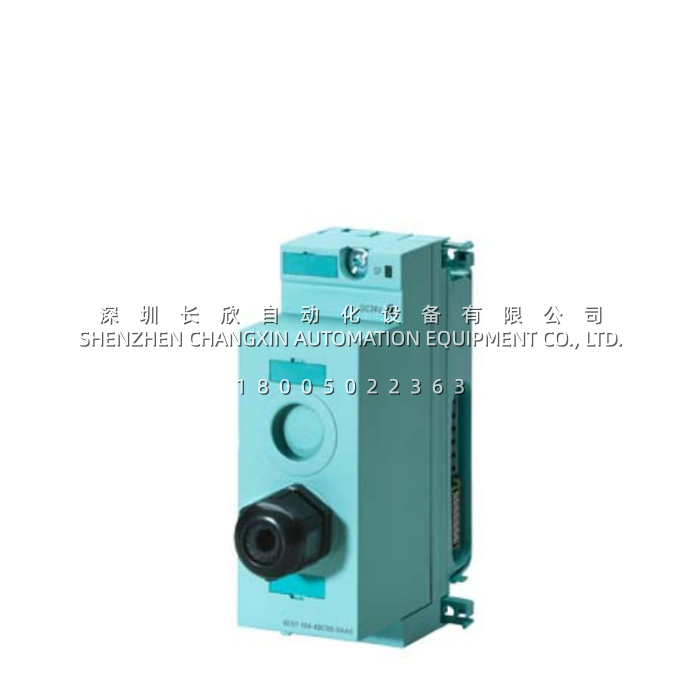

ET 200pro 机架上最常用的 PM-E 电源底座，其实是这一块——6ES7194-4BC00-0AA0。
它的作用很单纯：作为 PM-E 电源电子模块（6ES7148-4CA00-0AA0）的机械与电气底座，把现场的 DC 24 V 负载电源引入 ET 200pro 机架，并实现机架电位分组。开放式壳体设计支持 2 个 M20 电缆格兰头，意味着现场可以自己剥线、压接、锁紧，是最通用的布线方案——不需要买成品 7/8″ 预制电缆，也不需要 M23 专用接头 。
这块底座的电气边界很清晰：输入端 DC 20.4 – 28.8 V，输出端同样范围，最大输入电流 16 A 。换句话说，它能扛住一个 ET 200pro 站满配 I/O 模块的总负载电流。物理尺寸 45 mm 宽 × 130 mm 高 × 100 mm 深，净重 0.191 kg ，安装在 ET 200pro 机架上紧邻 IM 154 接口模块之后、PM-E 电子模块之下。
坦白讲，ET 200pro 的 PM-E 底座一共有 4 种对外接口变体：M23 九针的 4BA00、M20 格兰头的 4BC00（就是本型号）、7/8″ 五针的 4BD00、推拉式 7/8″ 的 4BE00 。选 4BC00 的理由只有一个——现场要做自制电缆压接，且希望最大化接线灵活性。如果你的项目用的是成品 7/8″ 电源线，那应该选 4BD00；如果是高振动移动设备，选 4BE00 推拉防松款更合适。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 订货号 | 6ES7194-4BC00-0AA0 |
| 产品描述 | SIMATIC DP, 用于 PM-E 电源模块的链接模块，直接连接 |
| 产品族 | PM-E 电源模块 |
| 适用系统 | SIMATIC ET 200pro 分布式 I/O（IP65/IP67） |
| 配套电子模块 | 6ES7148-4CA00-0AA0（PM-E 负载电源电子模块） |
| 壳体形式 | 开放式，支持现场电缆压接 |
| 电缆格兰头 | 最多 2 × M20 |
| 输入电压 (DC) | 20.4 – 28.8 V |
| 输出电压 (DC) | 20.4 – 28.8 V |
| 最大输入电流 | 16 A |
| 插槽数量 | 2 |
| 安装方式 | ET 200pro 导轨 / 墙面直接安装 |
| 尺寸 (W×H×D) | 45 mm × 130 mm × 100 mm |
| 净重 | 0.191 kg |
| 包装尺寸 | 9.50 × 13.50 × 5.20 cm |
| 原产国 | 德国 |
| 商品编码 | 85389091 |
| EAN | 4025515072881 |
| 防护等级 | 配合 ET 200pro 机架达到 IP65/IP67 |
| 生命周期状态 | PM300：在产 (Active Product) |
| 标准交货期 | 1 个工作日（原厂标准 ex-works） |
| RoHS 合规 | 是（自 2008-03-31 起） |
