描述
DEIF CM-1 PCB 1044220090D产品概述

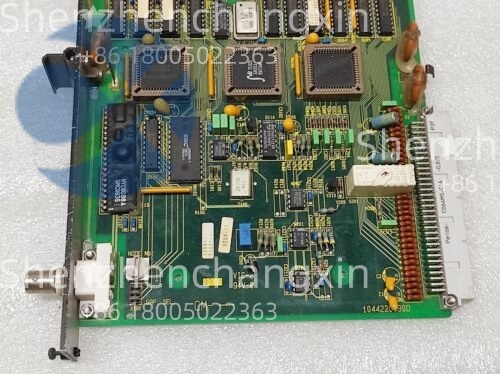

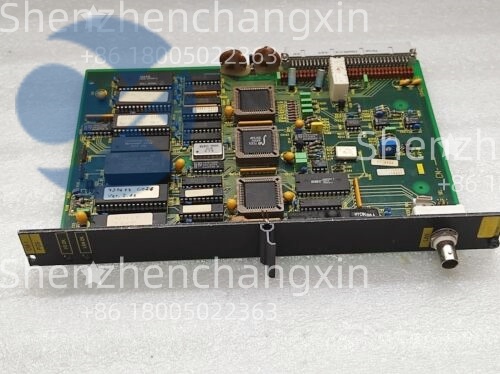

在DEIF的自动化产品体系中，DEIF CM-1 PCB 1044220090D这款设备，是DEIF公司生产的一款专用主控制模块（Central Module 1）的印刷电路板。它不是一台完整的控制器，而是构成DEIF AGC（自动发电机控制器）或PPM（功率管理系统）的“心脏与大脑”。说白了，它是一块高度集成的电子主板，承载着整个控制系统的“思考能力”——中央处理器（CPU）、运行内存（RAM）、程序存储（Flash）、通信接口芯片和核心I/O驱动电路都集中在这块PCB上。
当你看到一台DEIF AGC-150或PPM3控制器时，其内部最核心的那块电路板很可能就是这个型号。CM-1代表“Central Module 1”，是DEIF模块化设计哲学的体现。整个控制器由多个功能模块（如电源模块、I/O模块、显示模块）组成，而CM-1 PCB就是负责数据处理、逻辑运算、通信协调的“中央处理器模块”。这种设计允许在不更换整个控制器的情况下，通过更换CM-1 PCB来进行系统升级、固件更新或故障修复，大大提高了系统的可维护性和生命周期。
DEIF CM-1 PCB 1044220090D技术规格
产品型号：CM-1
部件号/PCB号：1044220090D
制造商：DEIF A/S(丹麦)
产品类型：主控制模块(Central Module)/核心PCB板
主要功能：
系统中央处理单元(CPU)运行控制逻辑和算法
存储系统固件(Firmware)和用户配置参数
管理与各功能模块（I/O,Display,Power）的内部通信
处理外部通信（RS485 Modbus,CAN总线）
执行发电机控制、并联逻辑、保护功能等核心运算
核心组件：
微处理器(MCU)
存储器(RAM,Flash)
通信接口芯片(RS485,CAN)
电源稳压与监控电路
FPGA或CPLD(可能用于高速I/O处理)
连接方式：通过专用的多针背板连接器（如欧式连接器）与控制器机箱内的其他模块（电源、I/O、显示）连接
工作电压：由系统电源模块提供（通常为5V或3.3V DC，源自外部24V DC）
功耗：约1-3W(取决于负载)
安装方式：插入式模块，安装在控制器专用机箱内
工作温度：-25°C至+70°C
存储温度：-40°C至+85°C
防护等级：IP20(作为内部板卡，安装在IP65防护的控制器机箱内)
符合标准：IEC 61131-2,IEC 61010,IEC 61326(EMC),RoHS
主要特点和优势
DEIF CM-1 PCB 1044220090D这款主控板，其价值在于核心性、模块化和可维护性。首先，它的系统核心地位无可替代。它承载着控制系统的“灵魂”——固件和配置。所有的测量数据、控制逻辑、保护算法、通信协议都在这块板上处理。它的稳定性和性能直接决定了整个控制器的可靠性和响应速度。来自丹麦DEIF的严格设计和制造工艺，确保了其在工业环境下的长期稳定运行。
其次，它的模块化设计是DEIF产品的精髓。将主控、电源、I/O、显示等功能分离成独立模块，带来了巨大的优势。当系统需要升级（例如从旧固件升级到支持新功能的固件），或者主控板因老化、雷击、电源浪涌而损坏时，你不需要更换整台昂贵的控制器。只需更换这块CM-1 PCB，然后导入备份的配置，即可快速恢复系统功能，节省了大量成本和停机时间。这就像电脑坏了主板，换主板比换整机划算得多。
再者，它的高集成度和专用性确保了性能优化。这块PCB是为DEIF的特定控制器型号（如AGC-150）量身定制的，所有电路和固件都经过深度优化，与系统的其他部分完美协同。它支持通过专用软件（如DEIF Toolbox）进行固件更新和参数配置，方便维护。虽然它本身不直接连接外部传感器或执行器，但它是所有输入输出数据的“集散中心”和“决策中心”。说白了，CM-1 PCB不只是电路板，它是DEIF控制系统智能化、可升级、可维护的“基石”。
The DEIF CM-1 PCB 1044220090D is the central processing module for DEIF’s modular control systems,such as the AGC-150 or PPM3.This printed circuit board(PCB)serves as the”brain”of the controller,housing the CPU,memory,and communication interfaces.It processes all control logic,protection algorithms,and data from I/O modules,enabling automatic generator operation,paralleling,and monitoring.Designed for reliability and serviceability,the CM-1 allows for easy firmware upgrades and replacement in case of failure,minimizing downtime.Installed within a dedicated chassis and connected via a backplane,this module ensures high performance and seamless integration in critical power applications.
应用领域
DEIF CM-1 PCB 1044220090D的应用领域与其所在的完整控制器系统一致。它主要应用于搭载了此模块的DEIF AGC-150、PPM3或其他兼容型号的系统中。这些系统广泛用于：
船舶与海工平台：作为主/辅发电机的自动控制器或电站管理系统的核心。
备用电源系统：在医院、数据中心、通信基站中，作为发电机自动启动和并网的核心。
多机组并联电站：在大型设施中，作为PPM系统的一部分，协调多台发电机的运行。
工业发电与微电网：在工厂、矿山、偏远地区，实现发电的自动化和优化管理。
当这些系统中的主控模块出现故障或需要升级时，CM-1 PCB 1044220090D就是关键的替换或升级部件。它不直接面向最终用户，而是系统集成商和维护工程师手中的“救命稻草”和“升级利器”。
相关产品
DEIF AGC-150：使用CM-1模块的典型自动发电机控制器。
DEIF PPM3：使用CM-1模块的典型功率管理系统。
DEIF PSU-1/PSU-2：电源模块，为CM-1和其他模块供电。
DEIF I/O Modules(e.g.,AL8-2,AI8-2)：输入/输出扩展模块，与CM-1协同工作。
DEIF Display Module：人机界面模块，显示CM-1处理的数据。
DEIF Toolbox Software：用于更新CM-1固件和配置参数的专用软件。
DEIF 1044220090C/1044220090E：可能为不同版本或批次的CM-1 PCB。
DEIF Controller Chassis：容纳CM-1和其他模块的专用机箱。
安装与维护
安装前准备：在更换CM-1 PCB前，务必断开控制器的所有电源。打开控制器机箱。小心地将故障的旧CM-1模块从背板连接器上拔出。将新的CM-1 PCB 1044220090D对准背板连接器，均匀用力插入，确保完全就位。重新组装机箱。
维护建议：CM-1 PCB为精密电子部件，一般免维护。日常维护重点是：1)备份配置：定期使用DEIF Toolbox软件备份控制器的配置文件，以便在更换CM-1后快速恢复。2)固件更新：根据DEIF官方建议，定期检查并更新固件，以获得新功能和安全补丁。3)环境控制：确保控制器安装在干燥、通风、无腐蚀性气体的环境中，避免过热。4)故障诊断：如果控制器死机、无法通信或逻辑错误，且排除了电源和I/O问题，CM-1 PCB可能是故障源。建议由专业人员进行更换。
