描述
一、3500/92 136180-01
类型：通信网关模块
功能：作为3500监控系统与外部设备（如DCS、PLC或SCADA系统）之间的接口，实现数据交换和通信。
应用：广泛应用于石油、天然气、化工、电力等行业，用于旋转机械状态的远程监控和数据采集，以及与其他系统的集成。

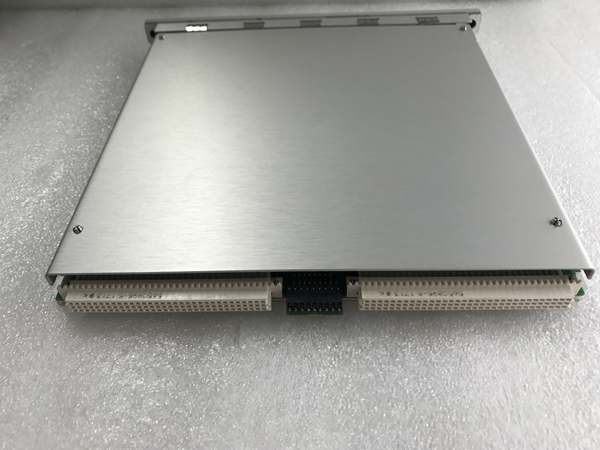

3500/92 136180-01大卡
二、技术参数
通信接口：
以太网（TCP/IP）
RS-232/RS-422串口
通信协议：
Modbus TCP/IP
Modbus RTU
Bently Nevada专用协议
数据传输速率：可配置
电源要求：24 VDC
功耗：典型值<5W
工作温度：-40°C至65°C
尺寸：241.3 mm x 24.4 mm x 99.1 mm
重量：约0.44 kg
三、功能特点
广泛的通讯能力：
支持以太网TCP/IP和串行（RS232/RS422/RS485）通讯协议，将3500系统的监测数据和状态与过程控制和其它自动化系统集成。
多种协议支持：
支持Modicon Modbus®（通过串行通讯）、Modbus/TCP（用于TCP/IP以太网通讯）以及Bently Nevada专用协议。
数据采集与传输：
能够采集3500监控系统的各种数据，包括报警、事件、趋势和状态信息，并通过以太网或串口传输到外部系统。
易于配置：
可通过3500监控系统进行配置，支持与3500框架组态软件和数据采集软件的以太网通讯。
高可靠性：
Bently Nevada产品以其高可靠性而闻名，适用于各种恶劣工业环境。
四、应用场景
状态监测系统集成：将3500系统的数据传输到其他状态监测系统，实现集中监控和管理。
过程控制系统集成：与DCS、PLC等过程控制系统集成，实现自动化控制和优化。
远程监控系统：实现对旋转机械状态的远程监控和数据采集，提高运维效率。
五、安装与配置
安装：
将模块安装在3500机架的指定插槽中。
连接以太网或串口通信线缆，确保与外部系统通信正常。
配置：
使用3500框架组态软件对模块进行配置，设置通信协议、数据传输速率等参数。
通过OK LED和TX/RX LED指示灯确认模块工作状态。
