描述
产品概述

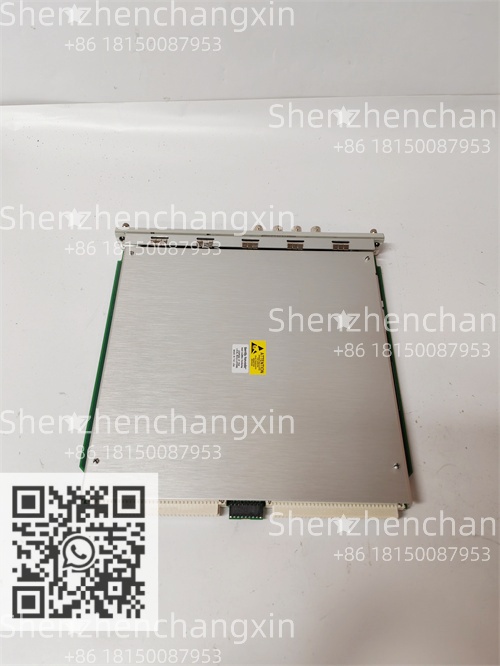

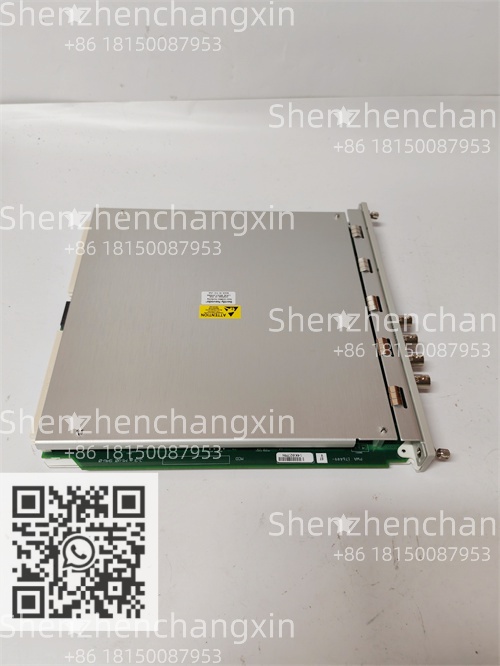

在现代工厂的数字化转型中，机械保护系统不能再是“信息孤岛”。Bently Nevada 3500/77M(官方备件号 176449-07)正是为打通这一壁垒而生的智能通信网关。作为 3500 系列架构中的核心数据出口，它将框架内所有监测模块(如 3500/42 振动卡、3500/25 温度卡)采集的实时数据，通过标准工业以太网协议无缝推送至上位系统，使设备健康状态真正融入全厂运营决策。
Bently Nevada 3500/77M 不仅是一个协议转换器，更是一个确定性数据管道。它采用专用嵌入式处理器，独立于 3500 主处理器运行，确保即使在高负载报警事件期间，通信任务仍能稳定执行。其原生支持 Modbus TCP 和 EtherNet/IP，可直接与 Rockwell ControlLogix、ABB AC 800M、Honeywell Experion 等主流 DCS/PLC 集成;同时，通过 Baker Hughes System 1 软件平台，它还能提供符合 OPC UA 标准的安全数据服务，支持远程诊断、趋势分析与预测性维护。在我参与的某大型炼油厂全厂振动监测整合项目中，该模块成功将12套3500系统接入统一资产绩效管理平台，使非计划停机减少35%——这充分体现了其作为“数据桥梁”的战略价值。
技术规格
产品型号：3500/77M / 176449-07
制造商：Bently Nevada (a Baker Hughes company)
产品类型：3500 系列通信网关模块
物理接口：1× RJ45 10/100 Mbps 以太网(自动协商)
支持协议：
• Modbus TCP(服务器模式)
• EtherNet/IP(适配器模式)
• 通过 System 1 提供 OPC UA、Bently Protocol over TCP
数据刷新率：可配置，最快 ≤100 ms
最大连接数：Modbus TCP：16 客户端;EtherNet/IP：8 CIP 连接
IP 地址配置：DHCP 或静态 IP(通过拨码开关或软件)
工作温度：0°C 至 +60°C
安装方式：3500 系统框架(占用1个I/O槽位)
电源：由3500背板供电(+5 V, ±12 V)
认证：CE、UL、CSA;符合 IEC 61000-6-2(工业EMC)
主要特点和优势
原生多协议支持：无需额外网关即可对接主流DCS、PLC与资产管理平台。
独立通信引擎：不占用主处理器资源，保障保护功能与数据传输并行无冲突。
高速确定性数据流：100 ms级刷新满足实时监控与闭环控制需求。
即插即用配置：支持拨码开关快速设置IP，降低现场调试复杂度。
从工程实践角度看，3500/77M 的核心价值在于“系统融合效率”。以往需外接第三方通信网关，不仅增加成本、延迟和故障点，还难以保证数据同步性。而该模块直接从3500背板读取原始采样数据，避免了二次转换误差。在基本过程控制系统 (BPCS) 需要基于振动趋势动态调整压缩机转速的场景中，其低延迟 Modbus TCP 输出可实现毫秒级反馈——这是外置网关无法比拟的。此外，其与 System 1 的深度集成，使用户可通过标准 Web 浏览器远程查看波形、频谱和报警历史，极大提升了运维敏捷性。
The Bently Nevada 3500/77M is a high-performance communication gateway that bridges the gap between machinery protection and enterprise-level asset management. Designed for seamless integration into modern industrial networks, it delivers real-time vibration, temperature, and event data via standard protocols like Modbus TCP and EtherNet/IP—without compromising the integrity or speed of the underlying 3500 protection logic. Its embedded architecture ensures deterministic data delivery even under heavy alarm loads, making it an essential enabler for predictive maintenance and digital transformation initiatives in power, oil & gas, and heavy industry.
应用领域
Bently Nevada 3500/77M 广泛应用于需要将机械状态数据融入全厂自动化体系的场景。例如，在一套联合循环电厂中，该模块将燃气轮机轴承振动数据以 200 ms 周期上传至 DCS，当振动趋势异常时，DCS 自动降负荷并触发检修工单;在某LNG接收站，它通过 OPC UA 将12台压缩机的健康状态推送至云端 APM 平台，实现跨站点设备绩效对标。
电力能源：汽轮机、燃气轮机、发电机、锅炉风机
石油化工：离心压缩机、反应釜搅拌器、裂解气压缩机
冶金与矿业：高炉鼓风机、矿石破碎机、轧机主传动
市政水务：大型污水提升泵、海水淡化高压泵
全厂状态监测系统(CMS)集成：作为3500系统与System 1、PI System、MindSphere等平台的数据出口
特别值得注意的是，在老旧3500系统数字化改造项目中，3500/77M 因其无需更换现有I/O卡即可实现网络化，成为最具性价比的升级路径。
集成与配置要点
部署 3500/77M 时，需通过 Rack Configuration Software (RCS) 启用通信功能，并在 System 1 中定义数据映射表。IP地址可通过模块顶部的8位拨码开关设置(二进制)，也可在首次上电后通过 DHCP 获取并用软件固化。若用于安全相关数据传输，建议禁用自动协商，强制 100 Mbps 全双工以减少抖动。
确认3500框架固件版本 ≥ v3.0.否则不支持3500/77M
以太网线必须使用工业级屏蔽双绞线(Cat5e或更高)，屏蔽层单点接地
在DCS侧配置Modbus寄存器映射时，需严格参照Bently官方寄存器地址表(如振动值在40001起始)
若同时使用Modbus TCP与EtherNet/IP，需确保端口不冲突(Modbus: 502. EIP: 2222/44818)
在多个国际项目中，我曾遇到因未关闭交换机端口节能功能导致通信间歇中断的案例——看似网络问题，实则源于工业协议对链路稳定性的严苛要求。因此，强烈建议在网络交换机上为3500/77M端口启用“工业模式”或关闭节能特性。
生命周期与采购建议
Bently Nevada 3500/77M(176449-07)目前处于成熟期 (Active)，是3500系统新项目和数字化改造的标准通信选型，Baker Hughes持续供货并提供软件更新支持。对于新建装置，它是实现“保护+监测+信息化”三位一体架构的理想组件;对于在役系统，它是低成本接入工业物联网(IIoT)的关键入口。
我们(深圳长欣)深知通信模块在数据链路中的枢纽作用。所有 3500/77M 均通过 Baker Hughes 授权渠道或经严格审核的工业备件网络采购，入库前执行100%功能验证：包括 Modbus TCP 读写测试、EtherNet/IP CIP 连接建立、100 ms 高频数据刷新稳定性测试及72小时网络压力老化。我们提供12个月质保、现货库存，并配备熟悉3500通信架构与System 1平台的工程师团队，可协助进行协议配置、寄存器映射及网络安全策略制定。
As a specialized provider of Bently Nevada connectivity solutions, we source 3500/77M (176449-07) modules through authorized global channels with full traceability. Each unit undergoes comprehensive validation—including multi-protocol interoperability testing, data latency measurement, and thermal network stress screening—to ensure reliable performance in mission-critical environments. Our technical team offers end-to-end support for integration, cybersecurity hardening, and lifecycle management, making us a trusted partner for your machinery data infrastructure worldwide.
