描述
BENTLY 3500/42M 140482-01
BENTLY 3500/42M 140482-01是一款四通道前置放大器模块，专为接入Proximitor（接近探头）和Velomitor（速度传感器）信号而设计，能够处理多种传感器数据，为旋转机械设备的振动监测和故障诊断提供支持。

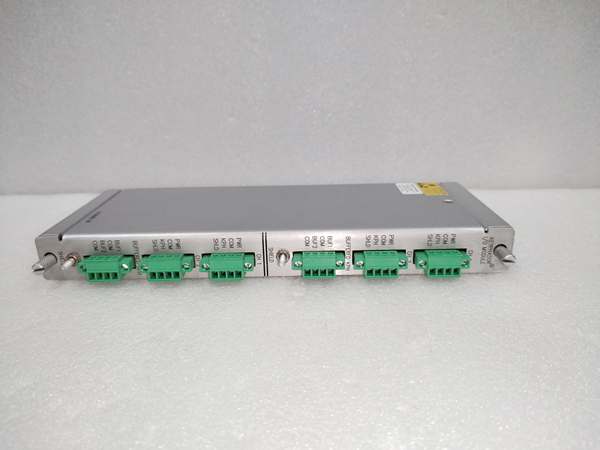

BENTLY 3500/42M 140482-01小卡
核心功能
信号转换与处理：将接近探头或速度传感器的模拟信号转换为数字信号，供3500系列监测系统使用，实现设备振动、位移、速度等参数的精确测量。
多通道监测能力：配备4个输入通道，支持同时连接多种传感器，可同步采集并处理来自不同监测点的数据，提升系统监测效率。
高精度与高可靠性：采用16位分辨率和±0.1%精度设计，采样率范围为100至10,000次/秒，确保数据采集的实时性与准确性。
技术参数
输入特性：
输入类型：支持接近探头、速度传感器信号，兼容±10伏、±5伏、±2.5伏、±1伏等多种输入范围。
输入阻抗：标准I/O为10千欧（位移和加速度输入），三重冗余（TMR）I/O通道并联到传感器时有效阻抗为50千欧。
输出特性：
数字输出：模块将处理后的数据以数字信号形式输出至3500监测系统，支持实时数据传输与分析。
功率消耗：正常工作功耗为7.7瓦。
物理特性：
尺寸：229毫米×102毫米×44毫米。
重量：1.5公斤。
工作温度范围：-40°C至+85°C。
应用场景
旋转机械监测：用于汽轮机、发电机、压缩机等旋转设备的振动监测，实时采集轴向位移、径向振动、差胀等参数，预警潜在故障。
关键设备保护：集成于3500监测系统，为工业设备提供机械保护，通过持续比较机械振动数据与预设报警值，驱动报警并实现保护逻辑。
工业自动化集成：支持与上位机或SCADA系统通信，将监测数据上传至集中控制平台，实现远程监控与数据分析。
产品优势
模块化设计：作为3500监测系统的一部分，模块化设计支持灵活扩展与定制，用户可根据需求配置传感器类型与数量。
实时性与准确性：高采样率与高精度设计确保数据采集的实时性与准确性，为设备状态评估提供可靠依据。
环境适应性：模块经过严格测试，具备高可靠性和稳定性，适应工业现场高温、高湿、强电磁干扰等复杂环境。

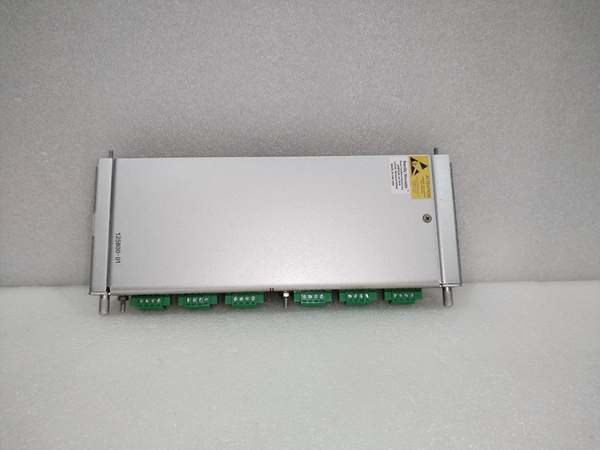

BENTLY 3500/42M 140482-01小卡
