描述

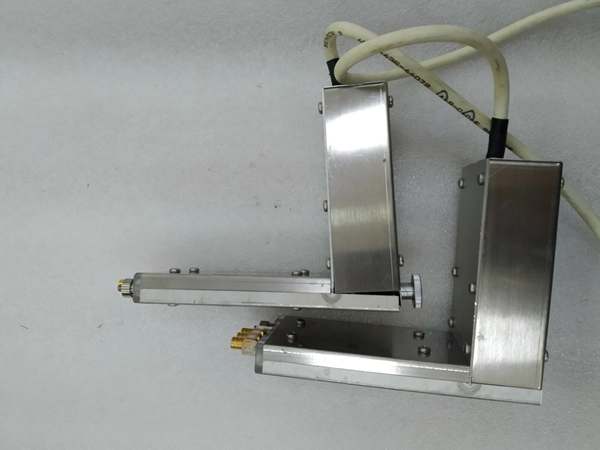

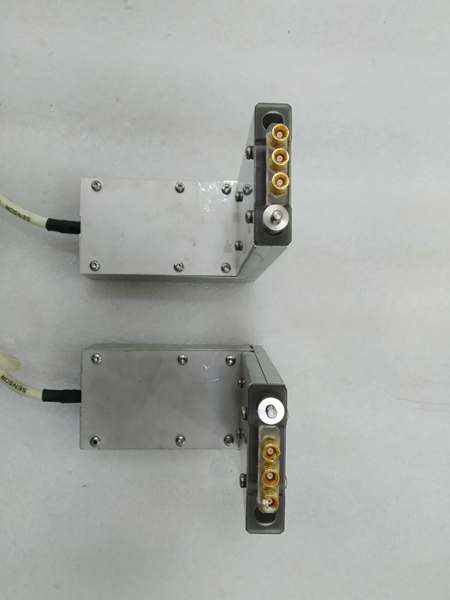

ASML 4022.430.14771 光刻机模块说明
产品说明
ASML 4022.430.14771 是 ASML 光刻机系统中的关键模块组件，通常用于高端深紫外（DUV）或极紫外（EUV）光刻机中，负责光学系统校准、光源控制或精密机械定位等核心功能。该模块属于 ASML TWINSCAN 系列光刻机的配套组件，支持纳米级精度曝光，适用于 7nm 及以下先进制程芯片的制造。
产品参数
| 参数类别 | 技术指标 |
|---|---|
| 工作波长 | DUV（193nm）或 EUV（13.5nm），具体取决于光刻机型号 |
| 分辨率 | ≤7nm（视光刻机型号及多重曝光工艺） |
| 定位精度 | ±0.33 埃米（1 埃米 = 0.1 纳米） |
| 工作环境 | 恒温（±0.01℃）、隔震（0.1μm/s²）、真空环境（EUV 系统） |
| 接口标准 | 符合 SEMI 标准，支持 SECS/GEM 通信协议 |
| 兼容性 | 需搭配 ASML 官方软件版本（如 NXT:2050i、NXE:3600D 等） |
优势和特点
- 高精度与稳定性
- 采用纳米级运动平台（如瑞士 ABB 提供），定位精度达 0.33 埃米，确保晶圆曝光的一致性。
- 光学系统校准精度极高，适用于 7nm 及以下制程。
- 模块化设计
- 可快速更换或升级，降低维护成本，提升生产效率。
- 高兼容性
- 支持 ASML 主流光刻机型号（如 NXT 系列、NXE 系列），适配先进逻辑芯片（如 7nm、5nm）和存储芯片（如 DRAM、NAND Flash）的制造。
- 智能化控制
- 集成 ASML 官方软件，实现自动化校准、故障诊断和远程维护。
应用领域和应用案例
- 应用领域
- 先进逻辑芯片制造：7nm、5nm 及以下制程的 CPU、GPU、AI 芯片。
- 高密度存储芯片：DRAM、3D NAND Flash。
- 纳米级研究：光子晶体、量子器件、微电子器件开发与测试。
- 应用案例
- 台积电（TSMC）：在 7nm 和 5nm 制程中广泛使用 ASML 光刻机及配套模块，提升芯片性能和良率。
- 三星电子：引入 ASML High NA EUV 光刻机（如 EXE:5000），用于 2nm 及以下制程的研发。
- 英特尔（Intel）：采购 ASML EUV 光刻机，加速 7nm 及以下制程的量产。
竞品对比
| 对比维度 | ASML 4022.430.14771 | 竞品（如 Nikon NSR-S635E） | 竞品（如 Canon FPA-8000iW） |
|---|---|---|---|
| 分辨率 | ≤7nm | ≤14nm | ≤22nm |
| 定位精度 | ±0.33 埃米 | ±1.5 纳米 | ±3 纳米 |
| 光源类型 | DUV/EUV | DUV（193nm） | DUV（193nm） |
| 产能 | 每小时 185 片晶圆（EUV 型号） | 每小时 150 片晶圆 | 每小时 120 片晶圆 |
| 价格 | 模块单价约 500 万 – 1000 万美元 | 光刻机整机约 1.2 亿美元 | 光刻机整机约 8000 万美元 |
| 优势 | 高精度、高兼容性、支持 EUV | 性价比高、成熟制程优化 | 成本较低、适合中低端市场 |
选型建议
- 根据制程需求选择
- 若需 7nm 及以下制程，优先选择 ASML EUV 光刻机及配套模块。
- 若为 28nm 及以上成熟制程，可考虑 Nikon 或 Canon 的 DUV 光刻机。
- 根据预算选择
- ASML 模块价格较高，但精度和稳定性更优，适合高端芯片制造。
- 预算有限时，可选择竞品，但需权衡精度和产能。
- 根据生态系统选择
- ASML 模块需搭配 ASML 官方软件和耗材，兼容性最佳。
- 若已有 Nikon 或 Canon 光刻机，建议选择同品牌模块以降低集成成本。
注意事项
- 操作环境要求
- 需在恒温、隔震、真空环境中运行，避免温度波动和机械振动影响精度。
- 维护与校准
- 定期校准光学系统和机械结构，确保长期稳定性。
- 使用 ASML 认证耗材（如光刻胶、清洗液），避免兼容性问题。
- 安全操作
- 操作时需佩戴防护装备（如无尘服、护目镜），避免激光或化学物质伤害。
- 禁止在易燃易爆环境中使用。
- 售后服务
- ASML 提供全球技术支持，但响应时间可能较长，建议提前储备备件。
