【产品核心摘要】

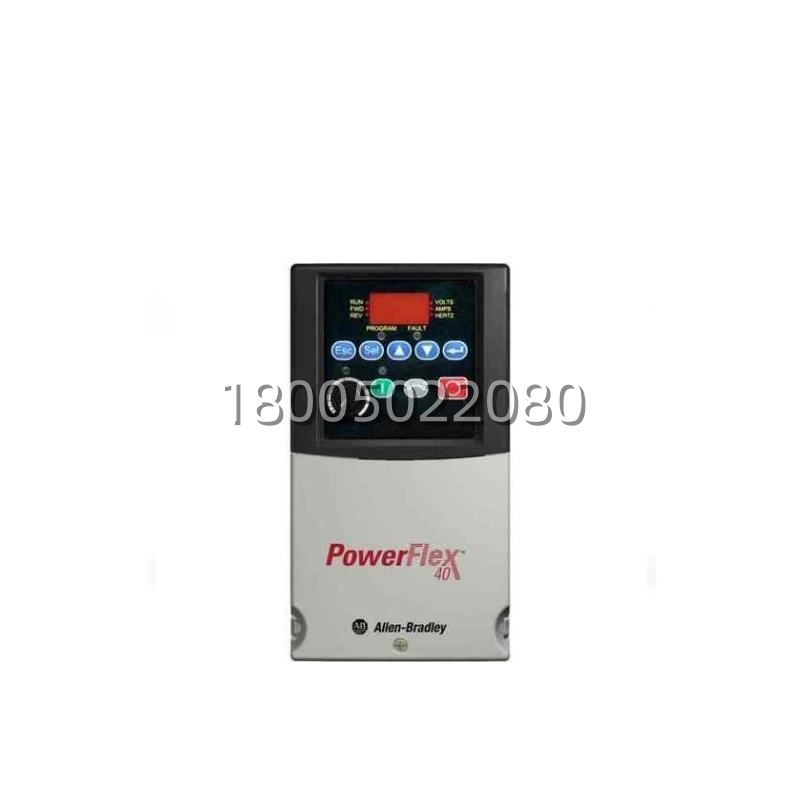

- 型号：22B-D1P4N104
- 品牌：Allen-Bradley (罗克韦尔自动化/Rockwell Automation)
- 系列：PowerFlex 40
- 核心功能：紧凑型三相交流变频器，用于精确控制标准异步电机速度。
- 产品类型：交流变频驱动器 (AC Drive)
- 关键规格：1.5 kW (2 HP)，380-480V 三相输入，IP20防护等级
- 成色：全新原装 (New Surplus)
【关键技术规格】
| 参数项 | 规格描述 |
|---|---|
| 产品系列 | PowerFlex 40 |
| 完整型号 | 22B-D1P4N104 |
| 额定功率 | 1.5 kW (2 HP) |
| 输入电压 | 3相，380-480V AC，50/60 Hz |
| 输出电压 | 0-输入电压，3相，0-输入频率 |
| 输出电流 | 3.8 A (400V时) |
| 过载能力 | 150% 额定电流，持续1分钟 |
| 控制方式 | 开环V/Hz控制，无速度反馈矢量控制 (Volts/Hertz) |
| 防护等级 | IP20 (无外壳)，需安装在柜内 |
| 通讯选项 | 集成 RS-485 端口，支持 Modbus RTU 协议 (从站) |
| 数字量输入 | 3个可编程 (其中1个可作高速计数/脉冲输入) |
| 模拟量输入 | 1个 0-10V 或 4-20mA (可编程) |
| 继电器输出 | 1个可编程继电器，触点容量 2A @ 250V AC |
| 制动功能 | 内置动态制动斩波器，可外接制动电阻 |
| 编程与显示 | 集成于面板的 LCD 显示和键盘 |
| 安装方式 | 螺钉安装于平整表面或DIN导轨 (需适配器) |
| 环境温度 | 0 至 +50°C (不降容)；最高 +40°C 满载运行 |
【产品深度介绍】
PF40系列里的1.5kW主力型号，22B-D1P4N104。这玩意儿是生产线上的“劳模”——给你风机水泵这类平方转矩负载做调速，或者输送带搞个简单多段速，最合适不过。开环V/F控制，皮实，对电机参数不挑剔，接上线参数设一设就能转。别指望它干伺服级的活，但对付80%的基础调速应用，绰绰有余。
它的核心优势就三点：省地方、接线简单、价格到位。一个IP20的裸板，往电柜里一塞，不占空间。自带的三个DI、一个AI和一个继电器输出，基本能搞定启停、速度给定和故障报警。集成的Modbus RTU口是个加分项，让你不用额外买通讯卡就能并到PLC网络里。但得清楚它的边界：没有编码器接口，做不了精确的转速同步或定位。过载能力150%一分钟，对付一般的离心泵启动足够，但别指望它长期拖着堵转的负载跑。
