XT1N 160 TMD 125-1250 F F 3P技术规格

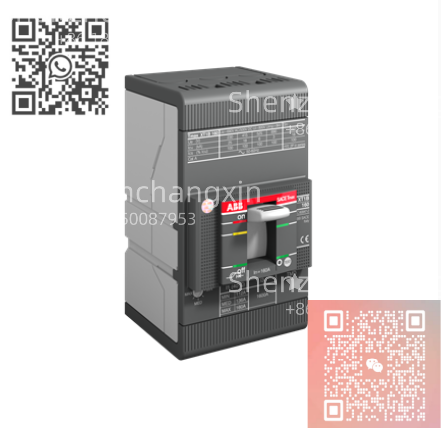

产品型号：ABB SACE Tmax XT1N 160 TMD 125-1250 F F 3P
制造商：ABB
产品类型：塑壳断路器(MCCB)
系列：SACE Tmax XT
框架尺寸：XT1(额定不间断电流(Iu):160A)
极数：3极(3P)
脱扣器类型：TMD(热磁式固定瞬时)
热保护（过载）:可调设定范围从87.5A到125A(额定电流In的0.7到1倍)
磁保护（短路）:瞬时脱扣设定为1250A(额定电流In的10倍)
额定电流(In)：125A
安装类型：固定式断路器(F)
接线端子类型：前面板接线端子(F)
额定工作电压(Ue)：
690 V AC(50/60 Hz)
500 V DC
额定绝缘电压(Ui)：800 V
额定冲击耐受电压(Uimp)：8 kV
额定极限短路分断能力(Icu)：
65 kA 220-240 V AC
36 kA 380-415 V AC
30 kA 500 V AC
6 kA 690 V AC
36 kA 250 V DC(2极串联)
36 kA 500 V DC(3极串联)
额定运行短路分断能力(Ics)：通常在较低电压下为Icu的100%，例如，50 kA 220-240 V AC，36 kA 380-415 V AC。
电气寿命：8,000次循环
机械寿命：25,000次循环
功耗：在额定工作条件下每极10.7 W
尺寸(净值)：
宽度：76.2毫米
高度：130毫米
深度：70毫米
净重：1.1千克
标准：IEC 60947-1,IEC 60947-2
认证：CE,GL(德国劳氏船级社),LR(劳氏船级社)
适用于隔离：是
短路性能等级：N
XT1N 160 TMD 125-1250 F F 3P产品概述
ABB SACE Tmax XT1N 160 TMD 125-1250 F F 3P是任何强大电气配电系统中的关键组件，它证明了ABB在电路保护领域长期以来积累的专业知识。这是一款高性能塑壳断路器(MCCB)，专门设计用于保护电气装置和设备免受过电流的潜在破坏性影响，无论是由于持续过载还是突然短路引起。
作为ABB创新SACE Tmax XT系列的一部分，这款MCCB将紧凑设计与令人印象深刻的分断能力相结合。“XT1N”标识表示它属于XT1框架尺寸，能够处理高达160安培的持续电流(Iu)，其中“N”表示其标准的短路分断性能等级。
XT1N 160 TMD 125-1250的核心是热磁式(TMD)脱扣器。这种智能脱扣机制提供双重保护：
热保护：针对过载情况，它提供可调保护，允许您将脱扣阈值设置在87.5A到125A之间（其额定电流125A的0.7到1倍）。这可以保护电缆和设备免受长时间过电流导致过热的损坏。
磁保护：针对短路故障，它提供瞬时保护，当电流达到1250A的固定阈值时立即脱扣。这种快速响应对于防止高幅值故障电流造成的灾难性损坏至关重要。
“F F 3P”表示该MCCB设计用于固定式安装，配备便捷的前面板接线端子，方便接线，并且是3极设备，适用于保护三相交流电路。
凭借坚固的结构和符合IEC 60947等国际标准，XT1N 160 TMD 125-1250 F F 3P确保了高水平的电气和机械耐久性，提供长久的使用寿命。它是广泛应用中对可靠高效电路保护需求的理想选择，从工业配电盘和机械设备到商业建筑和基础设施项目。它通过确保关键电气负载的安全和服务的连续性，带来安心。
主要特点和优势
ABB SACE Tmax XT1N 160 TMD 125-1250 F F 3P MCCB旨在提供卓越的电路保护，其一系列功能直接转化为电气系统的显著优势。
首先，其双重热磁保护（TMD脱扣器）是一个关键特点。这种智能脱扣器将过载（热）保护和短路（磁）保护结合在一个紧凑的设备中。其好处是全面可靠的电路安全。可调的热设定（87.5-125A）允许根据连接负载进行精确调整，防止长时间过电流造成的损坏，而瞬时磁脱扣（固定在1250A）则确保在严重短路期间快速断开，最大限度地减少对电缆和设备的损坏。
其次，该MCCB在紧凑框架内具有高分断能力。尽管其XT1框架尺寸相对较小，XT1N型号仍提供令人印象深刻的额定极限短路分断能力（Icu），在220-240 V AC下高达65 kA，在380-415 V AC下高达36 kA。这意味着它能够安全地中断非常大的故障电流，即使在具有高预期故障水平的严苛环境中也能提供强大的保护。其紧凑的尺寸（76.2毫米宽x 130毫米高x 70毫米深）也允许有效利用电气配电盘和开关柜内的空间。
此外，其固定安装和前面板接线端子简化了接线并提高了可靠性。“固定式”安装确保了配电盘内的安全稳定连接，而“前面板接线端子”则为电缆连接提供了便利，使得安装和维护更加直接、省时。这种设计减少了安装复杂性和潜在的接线错误。
最后，XT1N 160 TMD 125-1250 F F 3P符合国际标准（IEC 60947）并具有高耐久性等级。它具备8,000次电气操作循环和25,000次机械操作循环，旨在在连续运行中提供长期可靠的服务寿命。这意味着在系统的整个生命周期中减少了维护和更换成本，确保了持续的性能和安心。选择这款ABB MCCB意味着投资于强大的保护、运行效率和电气基础设施的长期可靠性。
应用领域
ABB SACE Tmax XT1N 160 TMD 125-1250 F F 3P塑壳断路器是一种多功能且不可或缺的组件，广泛应用于各种需要可靠配电和故障保护的电气领域。其设计使其适用于各种工业、商业，甚至一些要求较高的住宅环境。
主要应用领域包括：
工业和商业建筑：这是最常见的应用。它用于主配电盘、子配电盘和电机控制中心(MCC)，以保护为机械、照明、HVAC系统和其他关键负载供电的电路。
制造和过程工业：在工厂、生产车间和生产线上，这些MCCB对于保护工业电机、输送系统、泵、风扇和其他重型设备免受过载和短路至关重要，从而防止代价高昂的停机和设备损坏。
基础设施项目：用于水处理厂、泵站、隧道、机场和铁路系统等应用，确保各种电气系统的可靠供电和保护。
数据中心：对于保护配电单元(PDU)和关键服务器机架至关重要，通过快速隔离故障来确保敏感IT设备的不间断供电。
可再生能源装置：可以在太阳能发电装置（逆变器后的交流侧保护）和风力发电装置中找到，为电气并网中的各种组件提供保护。
OEM（原始设备制造商）应用：由制造商集成到大型机械或定制电气配电盘中，这些制造商需要紧凑、高性能的电路保护产品。
总而言之，只要三相系统中需要保护电路免受过电流影响，并且要求精确的过载保护和快速的短路中断平衡时，ABB SACE Tmax XT1N 160 TMD 125-1250 F F 3P都是理想的选择，它能确保电气系统的安全、可靠和电力连续性。
相关产品
ABB SACE Tmax XT1N 160 TMD 125-1250 F F 3P属于ABB低压产品系列中的一员。与此特定MCCB经常配合使用或可作为替代品的相关产品包括：
其他Tmax XT系列MCCB（例如XT1S,XT2,XT3,XT4,XT5,XT6,XT7）：这些代表Tmax XT系列中不同分断能力（S代表更高，V代表非常高，L代表极高）或更高框架尺寸/电流额定值的断路器。
其他脱扣器（例如Ekip Dip,Ekip G,Ekip E）：虽然TMD是热磁式，但ABB提供了更先进的电子脱扣器（Ekip系列），以增强保护、测量和通信功能。
辅助触点和分励脱扣器：可添加到MCCB上的附件，用于远程指示断路器状态（开/关/脱扣）或远程脱扣断路器。
欠压脱扣器（UVR）：当供电电压降至某个阈值以下时，导致断路器脱扣的附件。
电动操作机构：允许远程开合断路器的设备。
剩余电流保护器（RCDs）/漏电断路器（ELCBs）：用于防范接地故障，通常与MCCB配合使用，提供全面的安全保护。
空气断路器（ACBs）-例如ABB Emax 2系列：适用于更高的电流额定值和分断能力，通常用于主进线应用。
微型断路器（MCBs）-例如ABB S200系列：适用于较低电流额定值（通常最高63A），用于终端配电电路。
浪涌保护装置（SPDs）：用于保护电气系统免受雷击或开关操作引起的瞬态过电压。
接触器和电机保护继电器：通常在MCCB的下游使用，用于电机控制和额外的电机专用保护。
这些相关产品涵盖了广泛的电气保护和控制需求，从而实现了ABB的完整集成解决方案。
安装与维护
安装前准备：听好了，伙计！安装ABB SACE Tmax XT1N 160 TMD 125-1250 F F 3P断路器需要精确操作并严格遵守安全规程。首先也是最重要的，务必确保电路的电源已完全断开。严格遵守所有“挂牌上锁”（Lockout/Tagout，LOTO）程序，并使用经过校准的仪表验证零电压。为了您的安全和防止设备损坏，这一点不容商量。
在进行物理安装之前，彻底检查MCCB是否有运输损坏的迹象。确认型号与您的项目规格相符。由于这是固定式安装、前面板接线的断路器，请确保您的配电盘或机柜中有足够的空间，以保证断路器周围的空气流通，并为电缆留出足够的弯曲半径。请使用适当的个人防护设备（PPE），包括绝缘手套、安全眼镜和阻燃服。确保您拥有正确的工具，包括适当尺寸的螺丝刀和扭矩扳手，并按照ABB安装手册中的说明进行操作。务必参考ABB Tmax XT官方用户手册和接线图，获取详细的连接信息、端子扭矩值和安装说明。错误的接线或端子过紧/过松都可能导致严重危险。
维护建议：ABB SACE Tmax XT1N 160 TMD 125-1250 F F 3P设计用于长期可靠运行，维护量极小，但定期的检查对于确保持续的性能和安全至关重要。
定期目视检查（每年或每两年一次）：
清洁度：确保断路器及其周围环境无灰尘、污垢、湿气和腐蚀性物质。使用干净、干燥、无绒布擦拭。请勿使用溶剂。
物理状况：检查是否有任何物理损坏、变色、过热迹象（例如，烧焦的绝缘层、熔化的塑料）或连接松动。特别注意接线端子。
指示器检查：检查任何状态指示灯（例如，ON/OFF/TRIPPED）是否清晰可见。
紧固检查（每1-3年一次，或在主要维护期间）：
端子连接：随着时间的推移，热循环和振动可能导致电气连接松动。使用经过校准的扭矩扳手，检查并重新拧紧所有端子螺钉至制造商规定的扭矩值。这对于防止热点和潜在火灾至关重要。
安装螺栓：确保断路器的安装螺栓在配电盘内牢固。
功能测试（每3-5年一次，或根据当地法规要求）：
手动操作：手动开合断路器几次，以确保机械操作顺畅。
脱扣测试：对于关键应用，考虑由合格人员使用一次或二次注入测试设备对热脱扣器和磁脱扣器进行专门测试。这可以验证保护特性是否仍然准确。
环境考量：确保运行环境保持在指定的温度和湿度范围内。电气配电盘内适当的通风对于防止过热至关重要。
重要提示：任何涉及内部组件或超出基本目视检查的广泛故障排除工作，都应仅由经过认证和培训的电工或ABB服务人员执行。切勿尝试修理损坏的脱扣器或内部机构；如果断路器出现故障或损坏，应更换整个断路器。定期、主动的维护能显著延长MCCB的使用寿命，更重要的是，能提高您电气系统的安全性和可靠性。
