描述

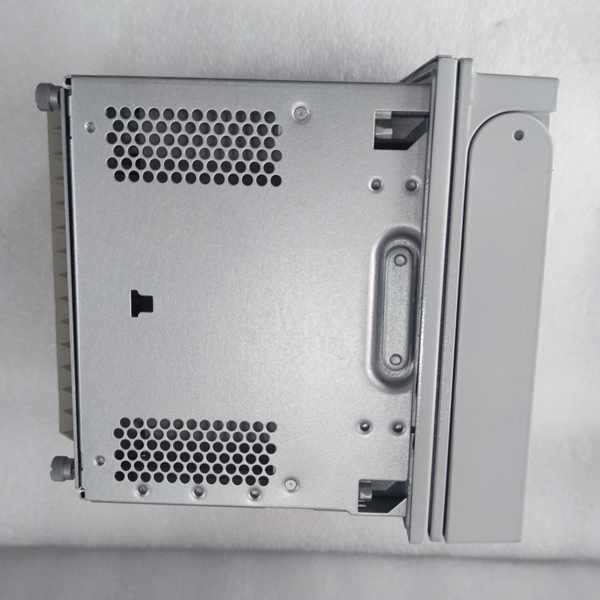

ABB REF615C-E HCFFAEAGABC2BAA11E
ABB REF615C-E HCFFAEAGABC2BAA11E是一款用于公共和工业配电系统的馈线保护和测控装置。它集成了保护、控制、测量和监视功能，适用于架空线路和电缆馈线的保护，支持多种电网类型，包括中性点不接地电网、中性点电阻或阻抗接地电网。
产品参数
电源电压范围：24-250 V DC/AC（50/60 Hz）。
输入/输出：8个数字输入和8个数字输出。
通信协议：支持IEC 61850、DNP3、IEC 60870-5-103和Modbus。
时间同步：支持IEEE 1588 v2高精度时间协议。
故障定位：具备高灵敏度和选择性的多频导纳接地保护组合，支持短路和接地故障的快速定位。
产品规格
显示屏：带单线图显示的大液晶屏，可通过本地或基于Web浏览器的HMI访问。
设计：可插拔式单元设计，便于快速安装和测试。
配置：提供12种标准配置，支持定制化。
系列
REF615C-E是ABB Relion®615产品系列的一部分。
特征
广泛的保护功能：包括方向过流、无方向过流、接地保护、电压、频率和电能质量保护。
高灵敏度接地保护：支持多频导纳技术，提高接地故障的检测灵敏度。
快速故障定位：可选配先进快速的短路和接地故障定位功能。
通信能力：支持IEC 61850第一版和第二版，包括冗余HSR和PRP协议。
作用
该装置用于保护、控制、测量和监视公共和工业配电系统中的架空线路和电缆馈线，支持多种网络拓扑，包括径向、环形和网状配电网络。
用途
配电系统保护：适用于架空线路和电缆馈线的保护。
故障定位：快速检测和定位短路和接地故障。
电能质量监测：测量电压、频率和电能质量。
应用领域
电力系统：用于变电站和配电网络的保护和控制。
工业自动化：适用于需要高精度保护和控制的工业场景。
建筑自动化：用于智能建筑的电力系统保护。
水处理和环保：监测和保护水处理设施的电力系统
REF615C-E HCFFAEAGABC2BAA11E
