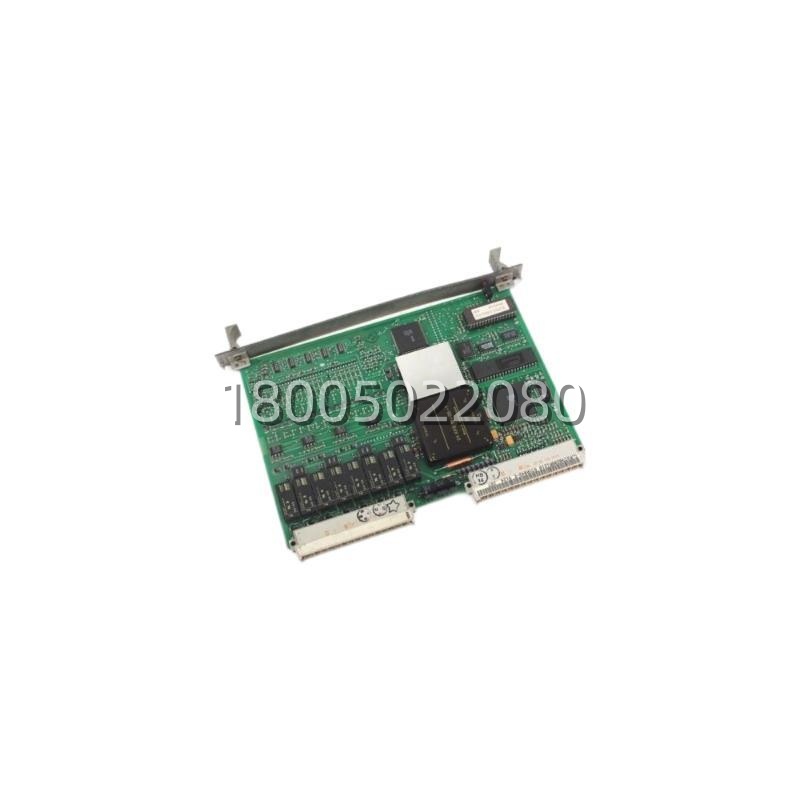

ABB GJR2390200R1010 83SR04A-E | Procontrol 站控制板 SIL3 一年质保

描述

产品深度介绍

跟上条聊的 83SR05F-E 不是一回事——05F-E 是 SR 远程 I/O 那层的二进制输出模块，插在柜里专门推电磁阀和指示灯；而 83SR04A-E（GJR2390200R1010）是往上走一级的东西，直接插 Procontrol PF/P13 站的背板上，干的是二进制顺序控制、功能组（GSA2）、锅炉保护这类活，火电和核电项目里出镜率高。

这块板的 4 路 FE（FE1–FE4）每路都带输入/输出/辅助电源三组端口：输入吃 48V 二进制信号（每路 ≤5mA），输出是 24V DC 驱动、相互隔离、带短路保护，负载范围 360Ω–15kΩ；辅助电源每路 48V/30mA 也带短路保护。存储分三层——EPROM 存运行程序和功能块，EEPROM 掉电保存用户程序和限值，RAM 跑实时数据和历史值，32 位处理器拖起来不费力。最大资源池在二进制模式下能给到 287 入 / 223 出 / 255 功能结果 / 136 定时器，跑个中型功能组够用。SIL3 认证在手的，关键保护回路能用。

📌 04 家族三档容易混，速查：

• 83SR04A-E​ = GJR2390200R1010 → PF/P13，工作 0~60°C
• 83SR04D-E​ = GJR2390200R1210 → P14 混控板前身
• 83SR04E-E​ = GJR2390200R1310 → P14 混控板（4DI+2DO 继电器+1AI+1AO，85–264V AC 宽压，工作 -25~+65°C，EMI/温漂比 D 版强化）

你柜内标签要是写的 “04E-E” 而不是 “04A-E”，那物料号应该奔 R1310 去，不是 R1010——两个背板协议和系统归属不一样，插错站不认。拍个标签过来最能对。

关键技术规格（以 83SR04A-E / GJR2390200R1010 为准）

• 制造商: ABB
• 完整物料号: GJR2390200R1010
• 细分型号: 83SR04A-E
• 产品系列: Procontrol PF（兼容 P13 站）
• 产品类型: 存储程序式二进制控制板
• 供电: 24V DC（USA/USB 背板总线供电）
• 典型功耗: 3.5–7.0W（含负载）；非工作 3.2–3.5W
• 过程接口: 4×FE 单元（每路含输入/输出/辅助电源）
• 输入: 每路 ≤5mA @ 48V DC，二进制过程信号
• 输出: 每路 24V DC 驱动，短路保护，相互隔离；负载 360Ω–15kΩ
• 存储: EPROM（运行程序）+ EEPROM（参数/限值，掉电保存）+ RAM（运行时数据）
• 通信: 48 针边缘连接器 X11，站总线，共享内存交换
• 安全等级: SIL3
• 工作温度: 0 ~ +60°C
• 尺寸/重量: 约 198×261×20 mm / 0.55 kg
• 状态: 原厂停产，市场备件/翻新为主
