描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 订货号 | 1SAP240500R0001（XC 加强版对应号：1SAP440500R0001） |
| I/O 类型 | 24 路可配置数字量 DI/DO（C0…C23），软件设为输入或晶体管输出 |
| 通道分组 | 1 组 × 24 通道（组内通道之间无电位隔离，整体与电子电路隔离） |
| 过程供电 UP | 24 V DC（允许范围 20.4 – 28.8 V），反接保护 ✓ |
| 每通道输出电流 | 0.5 A（晶体管高边开关 / High-Side Switch） |
| 输出总负载限制 | 组内总电流受模块功耗约束；立装满负荷 0…60°C，立装+降额 60…70°C 按曲线 |
| 输出保护 | 每通道独立智能高边开关：短路保护、过载保护、反极性保护、可承受暂态 ≤30V DC |
| 输入侧（当通道配为 DI） | 24V DC 标准，延迟可选 0.1 / 1 / 8 / 32 ms（默认 8ms），每通道可配滤波 |
| 辅助端子 | 4 × +24V（端子 1.8/2.8/3.8/4.8）＋ 4 × 0V（端子 1.9/2.9/3.9/4.9） |
| 传感器供电 | 1 路 24V DC / 0.5A，带短路与过载保护（端子 1.0…1.3 = +24V / 1.4…1.7 = 0V） |
| 高速计数器 | 2 路硬件计数器，最高计数频率 50 kHz（C0/C1 可作计数输入） |
| 连接方式 | 1-wire 或 2-wire（通过 S500 端子基座 TU515 / TU516） |
| 安装 | 35mm DIN 导轨 TH35-15 或 TH35-7.5（IEC 60715）；推荐水平安装，垂直安装需降额 |
| 尺寸（模块本体） | 67.5(W) × 76(H) × 62(D) mm（不含端子基座高度） |
| 重量 | 净重 ≈ 0.115 kg / 带包装 ≈ 0.14 kg |
| 防护等级 | IP20（仅限柜内安装） |
| 工作温度 | 0 … +60 °C（垂直安装满负载上限 +40°C，+40…+60°C 按 50% 降额） |
| 存储温度 | -40 … +70 °C |
| 编程/组态 | AC500 Control Builder Plus（PS501-PROG 框架），FC 类型调用分配通道方向 |
| 认证/合规 | CE ｜ RoHS ｜ ETIM EC001419 ｜ UNSPSC ｜ WEEE 分类：小型设备 |
| 生命周期 | ABB 标注 Active（Classic 阶段）：库存可买，但不建议用于新项目规划与首次投运 |
产品深度介绍

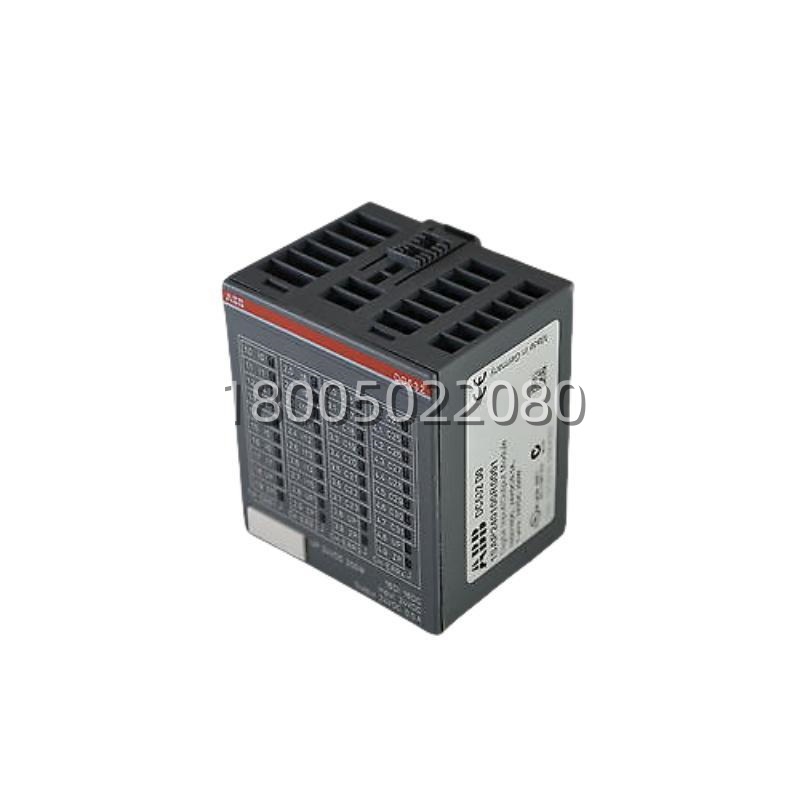

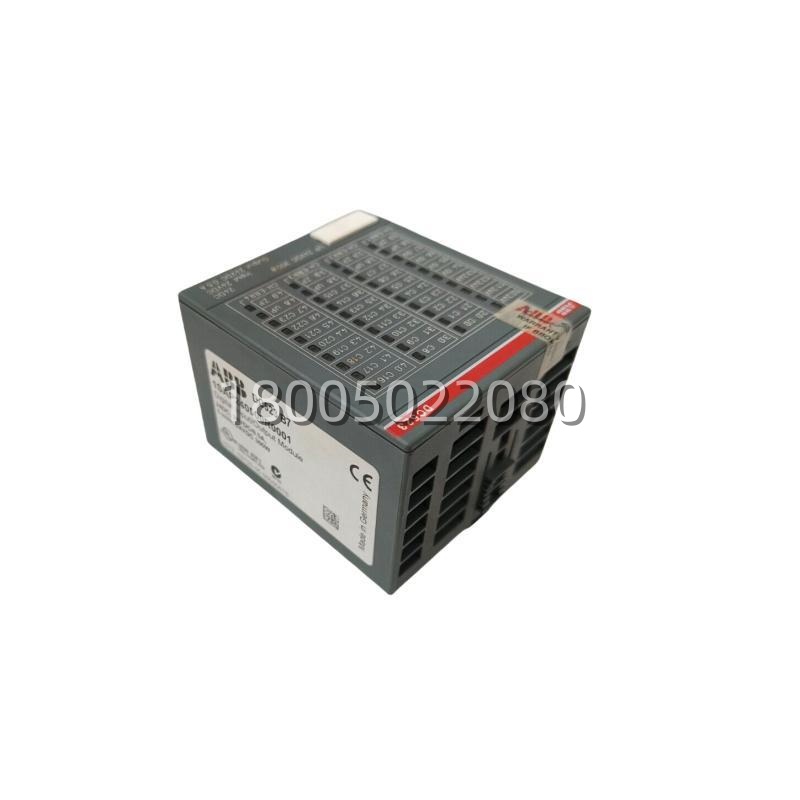

ABB DC523 是 S500 I/O 家族里那块最灵活的 24 路数字卡片——24 个通道硬件上一模一样，你在 Control Builder Plus 里给每个通道打勾决定它当输入还是当输出，然后接线按 1-wire（共馈电）或 2-wire（每路独立回线）走端子基座 TU515/TU516 就行。这种设计的好处很明显：一台设备上一个 DC523 能同时吃掉光电开关、限位开关的 DI 信号，又直接推电磁阀、指示灯、小功率接触器线圈的 DO 动作，不用混插 DI524 + DO524 两张卡。
输出侧用的是智能高边开关而不是傻瓜继电器触点——每通道 0.5A，短路时自动限流不掉闸整机，故障解除自恢复，而且 24 路之间就算多路同时过载也互不牵连。板上还给了你 50kHz 的两路硬件计数器（C0/C1），接旋转编码器或测速脉冲不用外挂计数模块。代价是你得接受它的通道分组方式：24 路在一个共用 UP/ZP 电源池里，通道之间不隔离——如果你的现场负载有较大的感性反峰或共模压差问题，外部要加自由wheel 二极管或中间继电器隔离，别全裸甩负载在模块端子上。
