描述

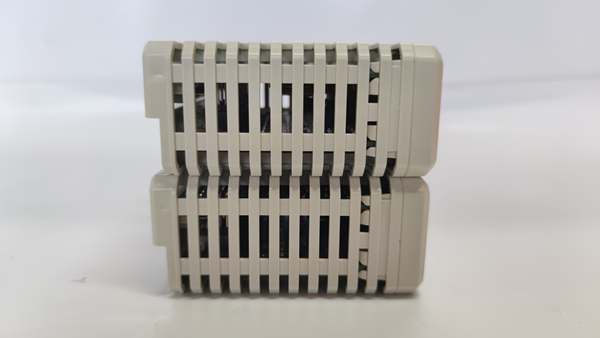

ABB AI815 3BSE052604R1
ABB AI815 3BSE052604R1是一款模拟输入模块，用于工业自动化控制系统中，以收集和处理模拟信号。它能够接收来自传感器的模拟信号（如电流或电压信号），并将其转换为数字信号，以便于在控制系统中进行处理和分析。
产品参数
通道数：8。
信号类型：支持0-20 mA、4-20 mA、0-5V、1-5V直流、单端单极性输入。
输入阻抗：电压输入为10 MΩ，电流输入为250Ω。
隔离：分组与地面隔离。
精度：最大误差为0.1%，温度漂移最大为50 ppm/°C。
输入滤波器：上升时间为290毫秒。
更新周期时间：10毫秒。
功耗：≤3.5瓦。
额定绝缘电压：50伏。
介电测试电压：500伏交流电。
工作温度：-25°C至+55°C。
尺寸：宽度45毫米，深度102毫米（包括连接器为111毫米），高度119毫米。
重量：0.23千克。
产品规格
高精度测量：能够精确地将模拟信号转换为数字信号。
模块化设计：便于安装和维护。
广泛的输入范围：支持多种输入类型。
集成诊断功能：能够识别并报告异常情况。
通讯接口：可能集成到ABB的总线系统中。
抗干扰能力：具备良好的电磁兼容性。
易于配置和安装：配备软件工具，使得参数设置和模块配置变得简单快捷。
系列
该产品属于ABB的S800L系列。
特征
高精度测量：能够精确地将模拟信号转换为数字信号。
模块化设计：便于安装和维护。
广泛的输入范围：支持多种输入类型。
集成诊断功能：能够识别并报告异常情况。
通讯接口：可能集成到ABB的总线系统中。
抗干扰能力：具备良好的电磁兼容性。
易于配置和安装：配备软件工具，使得参数设置和模块配置变得简单快捷。
HART直通通信：支持HART协议，便于与支持HART的传感器和执行器进行通信。
每个通道的电流限制发射机电源：提供电流限制功能，保护模块和连接的设备。
作用
信号转换：将模拟信号转换为数字信号，以便于控制系统处理和分析。
实时控制：快速响应和处理模拟信号，确保系统的实时性和稳定性。
数据采集：收集来自传感器的模拟信号，为控制系统提供实时数据。
用途
工业自动化：用于收集和处理工业过程中的模拟信号。
电力系统：用于监控和控制发电、输电和配电过程。
印刷包装行业：用于监控和控制印刷机、包装机等设备的运行。
过程控制：用于化工、石油和天然气等过程工业中，用于监测和调控生产过程。
建筑自动化：用于大型建筑物中的照明、暖通空调系统和其他自动化设备。
交通系统：在交通信号、铁路和机场控制系统中，用于实现逻辑控制和监控。
水处理和环保：在水处理厂和环保设施中，用于监测和控制水处理过程。
食品和饮料行业：在食品生产线中，用于控制生产流程和设备。
应用领域
ABB AI815 3BSE052604R1广泛应用于工业自动化、电力系统监控以及各类需要电流测量的场合。它可以与PLC、DCS等系统连接，实现远程监视、控制和数据采集，提高生产效率和安全性
AI815 3BSE052604R1
