描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | AI561 |
| ABB订货号 | 1TNE968902R1101 |
| 产品类型 | 4通道模拟量输入模块 (S500-eCo) |
| 适配系统 | ABB AC500-eCo / AC500 PLC（PM564/PM566/PM570等），可混插S500机架 |
| 输入通道 | 4路，独立可配置，差分输入 |
| 信号类型 | 电压：0–5V / 0–10V / ±2.5V / ±5V；电流：0–20mA / 4–20mA（需短接R端子启用250Ω取样） |
| 分辨率 | 单极性电压/电流 12 bit；双极性电压 11 bit + 符号位 |
| 转换时间 | ≈ 1 ms / 通道 |
| 隔离耐压 | 通道组↔系统总线 500 V AC；通道间不隔离（共地） |
| 供电方式 | 通过I/O背板由CPU/通讯模块供24V DC，典型吸收≈10 mA + 负载 |
| 外部过程电源 | L+/M端子可接入24V DC（用于电流回路馈电） |
| 诊断功能 | 通道级断线检测、超量程报警，前面板 PWR(绿)/ERR(红) LED |
| 接线端子板 | 需另配 TB561（9针螺丝端子板）或 TB571（弹簧端子板）—模块本身不含端子板 |
| 安装方式 | 标准35mm DIN导轨(EN 50022)，S500机架插槽 |
| 尺寸(W×H×D) | 34 × 135 × 74 mm（深×高×宽，S500标准） |
| 净重 | ≈ 0.12 kg |
| 防护等级 | IP20（柜内安装） |
| 工作温度 | 0 ~ +60℃ |
| 存储温度 | -40 ~ +70℃ |
| 认证 | CE / UL / cUL / RoHS |
| 配套软件 | ABB Automation Builder / Control Builder Plus（AC500平台） |
产品深度介绍

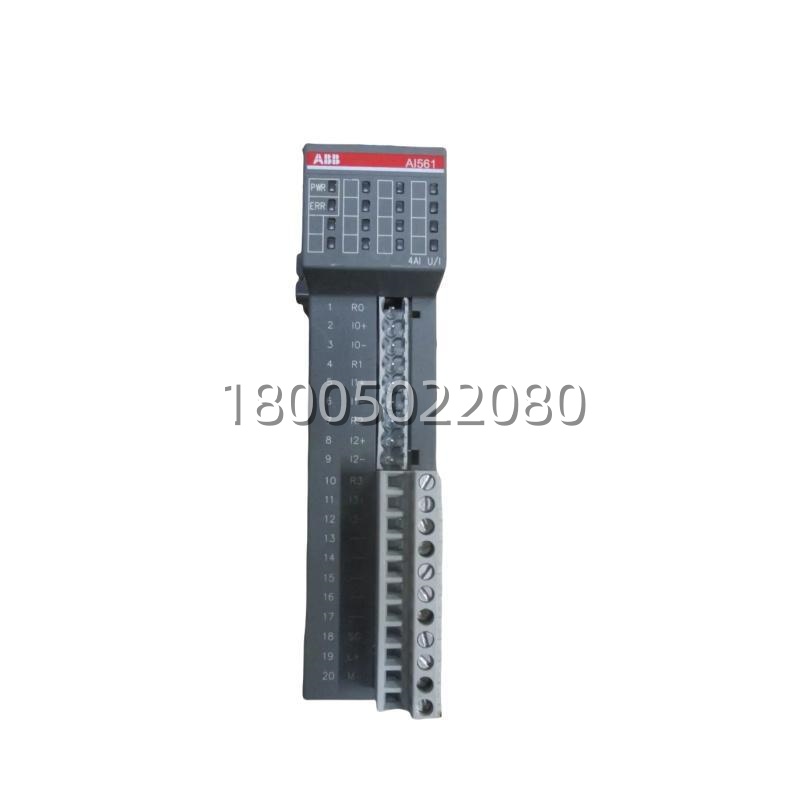

产线模拟量变送器接PLC时最怕模块不认量程或接线方式对不上——ABB AI561（1TNE968902R1101）是AC500-eCo平台里最常用的4路AI模块，每个通道可在软件里单独切电压或电流量程，现场压力变送器(4-20mA)、位移传感器(0-10V)、±5V桥式信号都能直接挂，不用额外信号隔离器（一般工况下）。
相比更高端的AI568（8通道，部分带更高分辨率），AI561定位是紧凑经济型：12位分辨率对大多数过程量和监测类应用够用，差分输入抗共模干扰好过单端，通道-系统500V隔离保护背板。要注意它不自带接线端子板，需另购TB561（螺丝）或TB571（弹簧），电流信号要把对应R端子短接启用内置250Ω取样电阻。如果你柜子里已有S500-eCo机架，直接插进去，Automation Builder里扫I/O就能识别。
