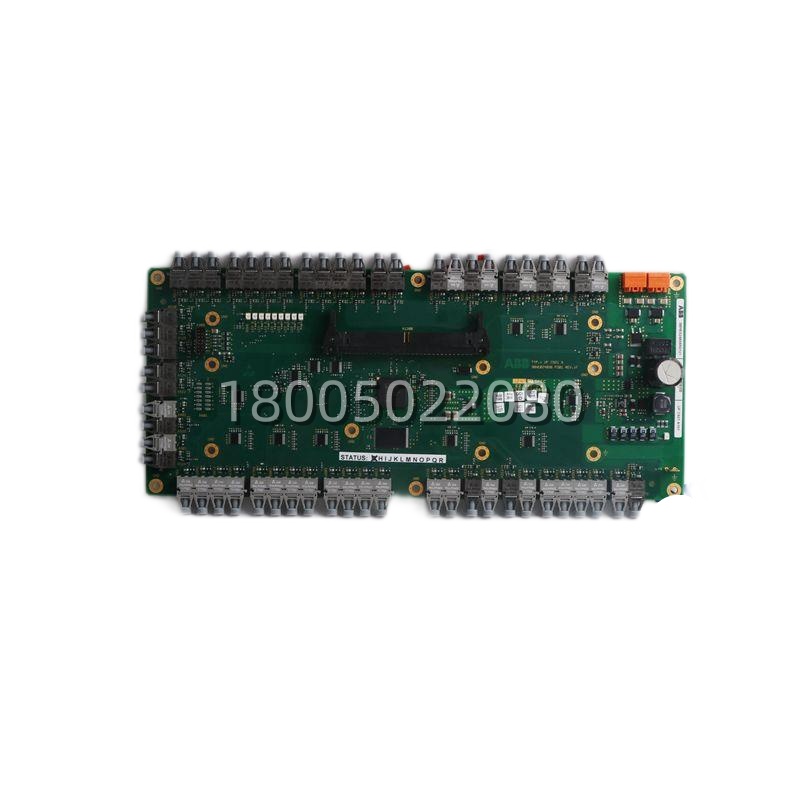

描述
关键技术规格 | Key Technical Specifications
| 参数项 | 规格/描述 |
|---|---|
| 产品型号 | 83SR04D-E |
| 原厂物料号 | GJR2390200R1210 |
| 产品描述 | 数字量输入模块， 16 通道， 24 VDC (Sinking) |
| 所属系统 | ABB AC 31, AC 80, AC 400 可编程控制器系统 |
| 通道数量 | 16 点独立数字量输入 |
| 输入类型 | 漏型输入 (Sinking, NPN 型)，公共端为 0V。 |
| 额定输入电压 | 24 VDC (19.2 – 30 VDC 范围) |
| 输入电流 | 典型值 4-6 mA (在 24 VDC 时) |
| 逻辑电平识别 | “1” 信号 (ON): 15-30 VDC “0” 信号 (OFF): 0-5 VDC |
| 响应时间 | 导通 (OFF→ON): 典型 2 ms 关断 (ON→OFF): 典型 2 ms |
| 隔离 | 通道与通道之间、通道与内部逻辑及总线之间光电隔离。 |
| 内部功耗 | 典型 1.5 W (来自背板 5V 电源) |
| 外部电源功耗 | 每通道约 0.1-0.15 W (来自现场 24V 电源) |
| 工作温度 | 0 °C 至 +60 °C |
| 指示灯 | 每个通道有独立的 LED 状态指示灯 (绿色)，指示输入信号状态。模块上有电源/运行指示灯。 |
| 连接方式 | 通过可插拔的端子排 (通常为 20 针) 与现场信号线连接。 |
| 背板兼容性 | 可插入 AC 31, AC 80, AC 400 系列相应的 I/O 机架或扩展单元中。 |
| 物理尺寸 | 标准单宽 I/O 模块尺寸。 |
| 认证 | 符合 CE, cULus 等标准。 |
| 备注 | 此为完整的可插拔 I/O 模块，非单纯电路板。型号末尾的 “-E” 可能代表特定的硬件版本或认证更新。 |
产品深度介绍 | Product Introduction (三版)
开篇 (策略 B: 技术定位直入): 在 ABB 早期的 AC 31/80/400 PLC 系统中，DI 模块负责读取按钮、限位开关和接近传感器的状态。83SR04D-E 就是其中一款标准配置：16 点、24V 漏型输入。它的设计目标很明确——在工业噪声环境下，可靠地将现场的无源干接点或有源传感器信号，转换为控制器背板总线能识别的干净数字量。
从电路上看，它的核心是 16 路光耦。这种隔离设计意味着，即使某一路现场信号因接线错误引入了高压，也大概率只会烧毁该路的光耦和保护元件，而不至于沿着背板将整个 CPU 端掉。现场经验是，这类模块的故障通常集中在最前端的保护电路——比如反接或过压导致输入电阻或 TVS 管损坏。更换时，你需要核对的不只是模块型号，还有它所插的机架型号和槽位地址。因为它没有智能，地址由物理位置决定，换上去不需要软件设置，但指示灯不亮或状态不对时，首先得用万用表量前端电压，而不是怀疑组态。
开篇 (策略 E: 用户视角): 如果你的老 ABB PLC 柜子里，有哪个输入点的灯死活不亮，或者不该亮的时候乱亮，排查完现场传感器和接线没问题后，那就该怀疑这块输入板卡了。83SR04D-E 就是这种 16 点输入卡里的“经典款”。
它吃的是 24V 直流信号，而且必须是“漏型”接法——简单说，就是信号线（正）过来，模块内部给你接到 0V（负）上形成回路。卡上每个通道都有个绿色指示灯，有电进来就亮。这卡很皮实，但怕两样东西：一是接错电源，把 220V 怼上；二是持续过流，比如电磁阀线圈反电势没处理好。换卡很简单，断电（安全第一），把两边的端子排螺丝松开，线不用拆，整体拔下旧卡，插上新卡，再把端子排插回去上紧。记好位置，插错槽位地址就全乱了。新卡上去，指示灯状态应该和旧卡一致，如果不一致，那问题八成还在前端。
开篇 (策略 C: 对比引出): 在 ABB 传统 PLC 架构中，83SR04D-E 代表了最基础的数字量输入功能。相比其同胞兄弟 83SR04D（可能为早期版本），末尾的“-E”通常意味着硬件修订或通过了更新的 EMI/安全认证。相比更复杂的模拟量或高速计数模块，它的技术含量集中在信号调理与电气隔离的可靠性上。
其 4-6 mA 的输入电流要求和 2 ms 的响应时间，决定了它适用于绝大多数标准开关量检测场景，如门限、液位、运行反馈等。与当今主流的模块化 IO（如 AC 500 的 S500 I/O）相比，它属于上一代“一体式”设计，即端子排与模块可分离，但模块本身不可现场配置参数。选择此模块的唯一理由，是为现有在用系统提供对等备件。在为新项目选型时，此平台已不具备技术或成本优势。采购时需注意，同系列可能存在 83SR04D (无“-E”) 等近似型号，务必以控制器硬件手册和实际替换模块上的完整物料号 (GJR2390200R1210) 为准，以确保机械和电气兼容性。
