描述
关键技术规格 | Key Technical Specifications
| 参数 | 规格值 |
|---|---|
| 制造商 | ABB Ltd. |
| IGCT 型号 | 5SHX1445H0002 / 5SGX1445H0002（Integrated Gate-Commutated Thyristor） |
| 关联驱动板 | GVC705AE01（订货号 3BHL000387P0101 / 3BHB003386R0101） |
| 产品类别 | IGCT 功率模块 + 门极驱动单元组件，用于 ACS5000/ACS6000 三相全控桥臂 |
| 反向阻断电压 VDRM | 典型 4000–4500 V（依 datasheet 版本） |
| 通态电流 IT(RMS) | 典型 1400–1800 A @水冷 ≤40℃（需按散热曲线降额） |
| 关断电流 ITGQ | 匹配系统短路关断能力（依柜型功率标注） |
| 门极驱动供电 | ±15 V DC（由功率单元隔离 DC/DC 提供），部分版本 ±18 V |
| 触发信号接口 | 光纤接收（ST/FC），来自 RDCU 或 GDC806A 触发板 |
| 驱动保护功能 | Desat 去饱和检测、软关断(Soft Turn-off)、UVLO、NTC 温控反馈、Fault 光纤回传 |
| 封装形式 | 压装式(Press-pack)，与散热/均压部件及碟簧组一体装配 |
| 冷却方式 | 去离子水冷水冷（ACS6000）或强风冷（依柜型配置） |
| 工作结温 Tvj | -40～+125 ℃（运行中依 datasheet Tvj(max) 限制） |
| 安装位置 | 中压传动功率柜 IGCT 桥臂；驱动板安装于 IGCT 散热器或驱动盒(IP20) |
| 认证标准 | CE / IEC 60747 / IEC 61800-5-1（依生产批次） |
产品深度介绍 | Product Introduction

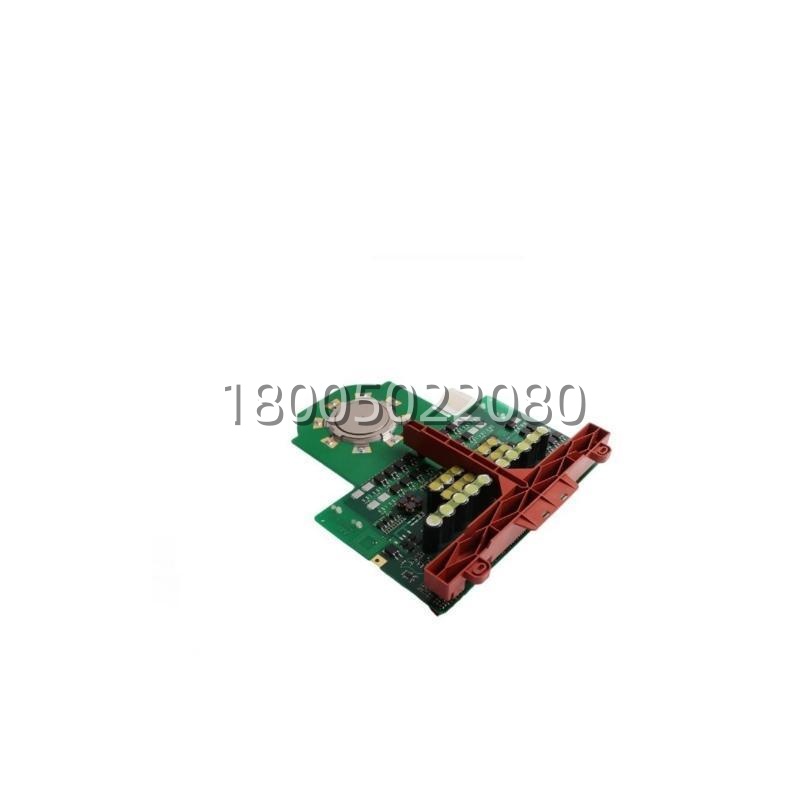

ABB 5SHX1445H0002（含 5SGX1445H0002 变体）IGCT 功率模块与配套 GVC705AE01 门极驱动单元是 ACS5000 和 ACS6000 中高压交流传动功率柜的核心变流组件，承担整流/逆变桥臂的高压大电流开关功能，常见于轧机主传、矿井提升机、船舶推进等 3–30 MW 级应用。
GVC705AE01 将 RDCU 下发的光纤触发脉冲转换为 IGCT 门极电荷，内置去饱和检测和故障回传，压装式封装配合水冷可在高 dv/dt 工况长期运行。该型号已 EOL，建议按 Last-time-buy 策略核查在役设备数量，保持至少 1 套 Buffer Stock（同相桥臂 3 只要同期更换，注意均压垫片和碟簧压缩量）。
快速结论
- IGCT + 驱动板必须版次匹配，混用不同批次驱动板可能触发 Desat 误报
- Press-pack 器件装配须用扭矩扳手按原厂碟簧压缩曲线压紧，压力不足是热循环失效首因
- 已停产，采购时要求供应商提供 VTM（通态压降）及触发波形动态测试报告
- 多台 ACS6000 可共享集中备件池，降低单站点持有成本
- 光纤接头污染会致丢脉冲——拆装时务必用专用清洁笔处理
