描述
关键技术规格
| 参数 | IGCT 模块 (5SHX1060H0001 / 5SHX14H4502) | 门极驱动板 (3BHB003230R0101 GVC704 AE01) | 压紧组件 (3BHB003023P104) |
|---|---|---|---|
| 制造商 | ABB | ABB | ABB |
| 目录号 | 3BHL000392P0101 | 含 5SXE 05 0152 子板 | — |
| 器件类型 | Reverse Conducting IGCT, Press-pack | IGCT Gate Unit, 光纤隔离 | IGCT 压力碟簧 + 压板 |
| 重复断态峰值电压 Vdrm | 4500 V | — | — |
| 额定通态电流 It(AV) | 1060 A / 1400 A | — | — |
| 通态压降 Vt | ≈ 2.3–2.8 V @ In | — | — |
| 关断 di/dt | > 2000 A/μs | — | — |
| 驱动辅助电源 | — | +24 VDC（典型） | — |
| 门极开通/关断电平 | — | +20 V / -20 V | — |
| 控制信号 | — | 光纤收 PWM，光纤发状态反馈 | — |
| 保护功能 | — | DESAT、短路、UVLO、门极监控 | — |
| 夹紧力要求 | 12–15 kN（依功率栈手册） | — | 提供规定预紧力 |
| 工作温度 | -40～+125℃ Tj | 0～+55℃（柜内） | -25～+70℃ |
| 安装方式 | Press-pack 压接 | 插卡式安装于驱动插槽 | 叠放于 IGCT 上方 |
| 重量(约) | 1.8–3.5 kg | ≈ 1.22 kg | ≈ 0.4 kg |
产品深度介绍

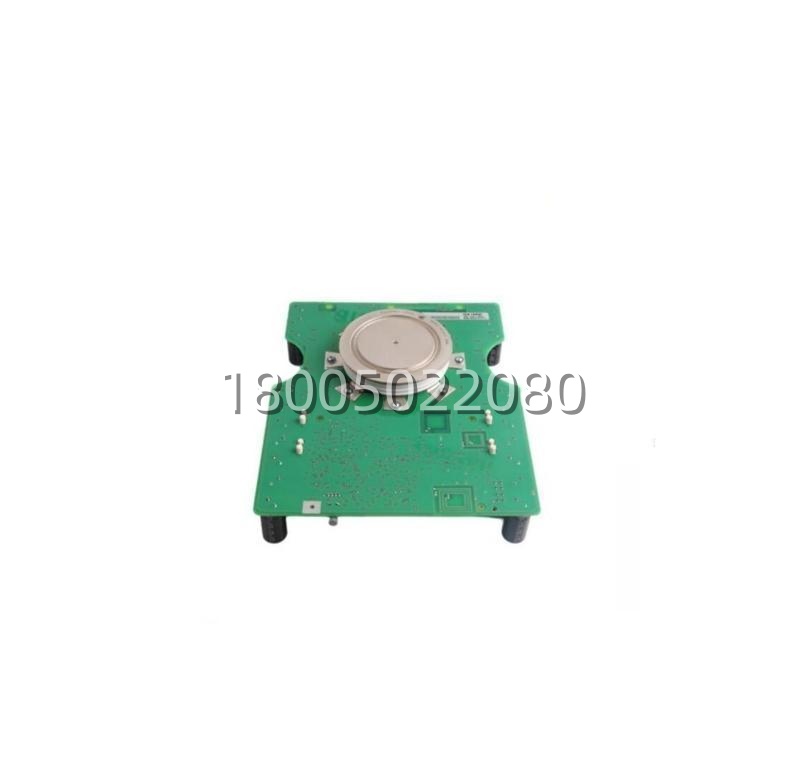

ABB 3BHL000392P0101（集成 5SHX1060H0001 IGCT 功率管）、3BHB003230R0101（GVC704 AE01 门极驱动含 5SXE 05 0152）及 3BHB003023P104 压紧组件，是 ACS1000 和 ACS6000 中压变频功率单元的标准 IGCT 开关包。这套组件通过光纤隔离传输 PWM，由驱动板生成精确的 ±20 V 门极脉冲并做退饱和检测，IGCT 本身支持 Snubberless 关断，是中压传动主回路的核心功率器件。
现场维护时建议 IGCT、驱动板和压紧碟簧同期更换——老化的碟簧会导致接触压力下降，IGCT 关断时局部过热。5SHX1060H0001 与 5SHX14H4502 外形兼容但电流等级不同，替换前务必核对原柜 BOM 中的 IGCT 型号及驱动板跳线设置，防止过流或驱动不匹配。部分早期 IGCT 已临近 EOL，高连续生产场合宜按 1 套 Min/Max=1~2 设 Buffer stock。
快速结论
- 适用机型：ABB ACS1000、ACS6000（LCI/Back-to-Back 变流器同理适用）
- 兼容性：驱动板 3BHB003230R0101 同时支持 5SHX1060H0001 和 5SHX14H4502，但需确认 firmware/跳线
- 不建议单独换 IGCT 而不换压紧组件和驱动板
- EOL 风险型号需提前做 Last-time-buy
- 安装须按手册标定夹紧力（通常 12–15 kN），超扭会损伤管芯
