描述
产品深度介绍

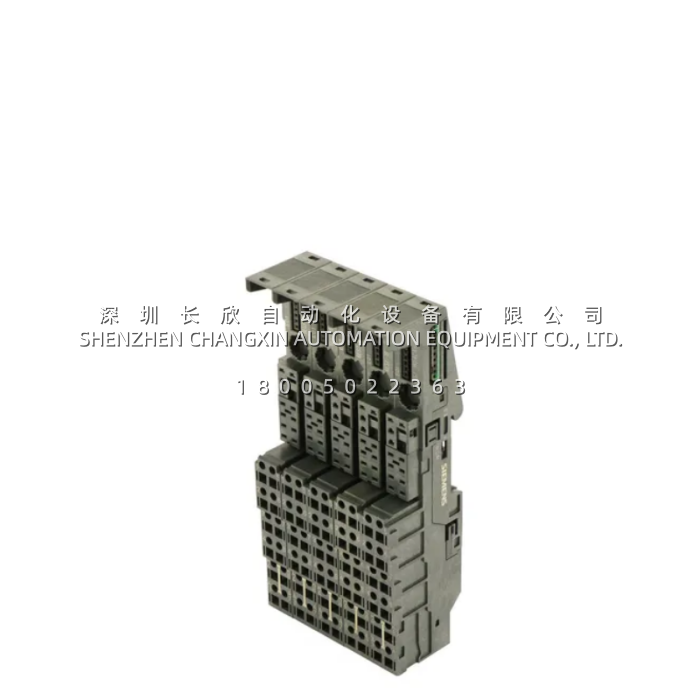

ET 200S这套分布式I/O系统里，终端模块是直接面对现场电缆的“最后一公里”。6ES7193-4DL00-0AA0就是干这个活的——官方叫法TM-C120C，属于紧凑型（Compact）系列的端子模块。它的任务很简单：把现场传感器和执行器的线缆有序地接到系统里来，同时负责分配24V电源到各个通道。
这模块用的是弹簧型接线端子，免工具的——线剥好插进去就行，不用拧螺丝。4×21的端子排布，总共有84个接线点，专门配合32通道的2线制模块使用。比它宽的那些端子模块（比如120mm宽的系列）搭配的是不同的I/O模块类型，下单之前最好先确认一下你手上的模块是紧凑型还是标准型，别买回去装不上。
关键技术规格
| 参数 | 值 |
|---|---|
| 产品型号 | 6ES7193-4DL00-0AA0 |
| 产品类型 | ET 200S终端模块（TM-C120C） |
| 端子类型 | 弹簧型接线端子（免工具压接） |
| 端子排布 | 4×21连接点 |
| 适配模块 | 32通道紧凑型模块（2线制传感器连接） |
| 宽度 | 120 mm |
| 高度 | 132 mm |
| 深度 | 43 mm |
| 辅助电源 | 支持接入AUX1辅助电源 |
| 防护等级 | IP20 |
| 分类（eClass） | 27-24-26-03 |
| 分类（ETIM） | EC001598 |
| 认证 | UL、CCC、CCS（中国船级社）等 |
| 重量 | 约0.39 kg |
| PLM状态 | 备件（Spare part），非当前主力产品 |
技术原理与创新点
1. 弹簧端子：免工具接线，省时间也省力气
这模块最直观的特点就是弹簧端子。和螺钉端子比起来，它不用拧螺丝——线剥好之后直接插进去，弹簧夹紧就行。现场接线的时候，一把剥线钳就够了，螺丝刀都不需要。实际项目中，一个32通道的模块接线时间能省下大约三分之一。当然，如果你习惯用螺丝刀压接，它也预留了操作孔。
2. 4×21端子排布：高密度接线，省空间
4排×21个端子，总共84个接线点。这密度对于120mm宽的模块来说算高的了。配合32通道模块使用时，每个通道只需要占用2个接线点（信号+电源），所有通道的信号线和电源线都能整齐地接到这模块上，不用额外加端子排。
3. AUX1辅助电源通道：省一根跳线
模块内部有一个连续的辅助电源通路（AUX1）。当你把多个端子模块并排装在导轨上时，24V电源可以通过内部的金属触片自动往下一个模块传，不需要在外部跨接电线。这个设计在密集布线的柜子里能省不少功夫——至少少接几十根跳线。
4. 紧凑型设计：专为高密度I/O站点准备
这模块属于ET 200S的“Compact”产品线，专门配合32通道的高密度I/O模块。和标准型模块相比，同样的机架长度能塞进更多的通道。如果现场点数多但机柜空间有限，紧凑型方案的优势就体现出来了。
