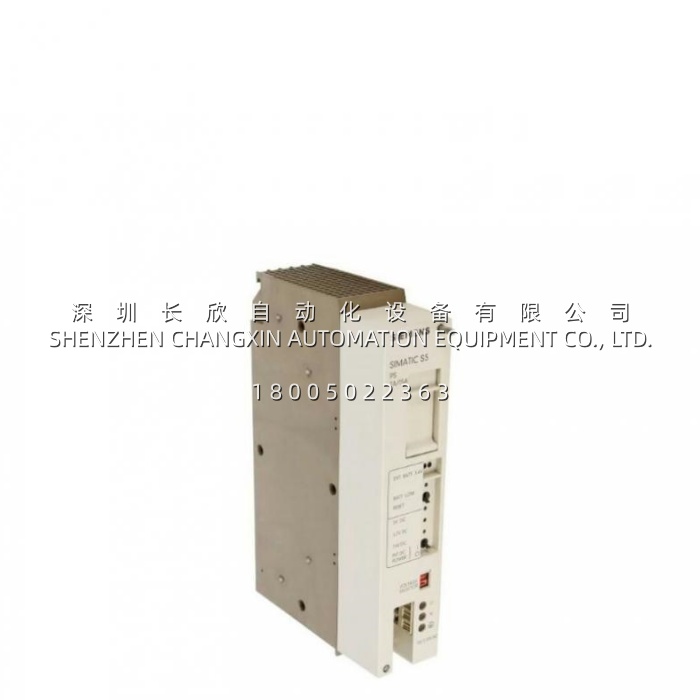

6ES5951-7LD11 西门子 PS 951 | 24V DC 15A 输出，AC 宽范围输入，紧凑U Slot0

描述

关键技术规格

• 产品型号: 6ES5951-7LD11
• 制造商: Siemens
• 产品类型: PS 951 主机电源（15A 档）
• 适用机架: S5-95U、S5-100U、ET 100U、ET 200U（紧凑 U 系）
• 输入电压: AC 85–132 V / 170–264 V，宽范围
• 输入频率: 50/60 Hz
• 输出 24 V DC: 15 A（360 W），范围 23.5–26.4 V（可调）
• 输出 5 V 背板: 内置 DC/DC 从 24 V 转换，供紧凑 U 机架逻辑总线
• 5 V 输出电流: ~3 A（典型，供背板 + 模块逻辑，具体以手册为准）
• 效率: ~80–85%（开关模式）
• 纹波: < 50 mV pp（典型）
• 短路保护: 电子关断 + 自恢复
• 过压/欠压: 诊断 LED + 干接点告警
• 缓冲时间: > 20 ms @ 15 A（输入掉电维持）
• 并联: 不支持（紧凑 U 单机单 PS）
• 安装: 紧凑 U 机架 Slot 0，卡扣固定
• 尺寸 (W×H×D): ~42 × 135 × 120 mm（紧凑 U 模块轮廓）
• 工作温度: 0 °C ~ +60 °C
• 重量: ~0.8 kg
• ⚠️ 停产状态: 整系 5951 EOL，7LD11 末档，备件渠道 NOS / 测试二手 / exchange

产品深度介绍

紧凑 U 这条产品线的主机 PS 全在 5951 系里，分 5A(L A11)、10A(LB11)、15A(LD11) 三档——7LD11 是顶配那颗。6ES5951-7LD11​ 吃 AC 宽范围 85–132 / 170–264 V，出 24 V DC 15A（360 W），同时内部 DC/DC 从 24 V 劈一路 5 V 给紧凑 U 机架的背板逻辑总线（DI/DO/Ai/AO/CP 模块的 5 V 逻辑电流都从这路走）。这意味着 7LD11 一挂，整架——24 V I/O + 5 V 背板——全掉，是紧凑 U 柜里”单点失效等级最高”的那块模块，没有冗余选项（紧凑 U 不支持 PS 冗余）。

7LD11 的典型落点：① S5-100U 重载机架（AI 8×2 + AO 8×2 + CP 521 + IM 314 扩 ER，5 V 背板吃 ~2 A、24 V 吃 ~8–10 A，峰值 12 A+，5A/10A 档余量紧，上 15A 留头）；② S5-95U 压机 HPU Annex（DI/DO 多 + 阀岛 24 V 集中喂，24 V 侧峰值 10 A+）；③ ET 200U 去中心节点挂在 PROFIBUS 上、本地 I/O 又密的（IM 314 那侧 ER 的 5 V 不吃这台 PS，但本地 AI/AO 多的话 24 V 侧仍吃紧）。

轻载机架（比如 95U 纯 DI/DO 32+32）5A 档 7LA11 够了，10A 档 7LB11 是甜点——这也是为什么 7LD11 流通量比 LA/LB 小一截：多数 95U/100U 用不到 15A。但一旦 BOM 写了 7LD11，降档 7LB11 要算 5 V 背板 + 24 V I/O 总功耗，别光看 24 V 侧——5 V 侧若机架 AI/AO/CP 多（每块 AI ~250 mA 5 V、AO ~300 mA），10A 档的 5 V 辅助绕组可能先顶不住。
