描述
关键技术规格
| 参数 | 说明 |
|---|---|
| 订货号 | 6ES5951-7LB13（6ES5 951-7LB13） |
| 产品类别 | 系统电源模块 / PS951 |
| 适用系统 | SIMATIC S5-115U 中央机架及扩展机架 |
| 输入电压 | 115V AC 或 230V AC（模块侧面跳线选择） |
| 输入频率 | 47 – 63 Hz |
| 输出电压 1（主） | 5V DC / 3A（背板总线供电，逻辑电路） |
| 输出电压 2（辅） | 24V DC / 约 0.5A（现场传感器、继电器供电） |
| 总输出功率 | 约 15 – 20W（5V 输出为主） |
| 效率 | > 80%（典型值） |
| 保持时间 | > 20ms（输入断电后 5V 输出维持时间） |
| 保护功能 | 过流保护、过压保护、短路保护 |
| 缓冲电池 | 无（本模块不带后备电池，如需断电保持数据需外配电池模块或使用带电池的 CPU/存储卡） |
| 槽位宽度 | 机架左侧专用电源插槽 |
| 工作温度 | 0°C 至 +60°C |
| 存储温度 | -25°C 至 +70°C |
| 防护等级 | IP20 |
| 重量 | 约 1.0 – 1.6 kg |
| 尺寸 (W x H x D) | 约 70mm x 190mm x 310mm |
| 产品状态 | 已停产（EoL: 1999-10-01），备件市场流通 |
产品深度介绍

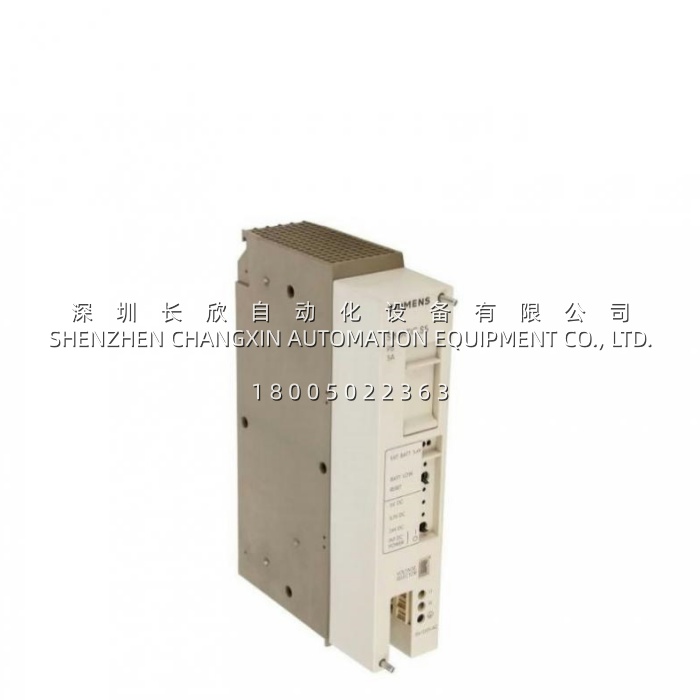

S5-115U 机架最左边那个槽位——对，就是带个散热栅格、占位比别的模块都宽的那个——里面插的就是 6ES5951-7LB13。它是整个 S5-115U 机架的“能量来源”，把 220V 交流电转成机架内部各模块能用的 5V 直流电，同时甩一路 24V 出来给现场传感器或继电器用 。如果 PLC 莫名其妙掉电重启、CPU 频繁报错，先拿万用表测一下这块电源的 5V 输出端——电压掉到 4.75V 以下，基本就是它老化了。
这个型号在 S5-115U 系统的电源模块里算“标准配置”。它的主输出是 5V / 3A，主要伺候背板上的 CPU、I/O 模块、通信模块 。24V 辅助输出虽然电流不大（大概 0.5A 上下），但给小继电器、指示灯或者少数几路传感器供电够用了 。如果 24V 负载超过 1A，建议外接一个 24V 开关电源来分担，别把这台电源的负载能力压到极限。
有个容易被忽略的点：6ES5951-7LB13 不带后备电池 。它只管通电时给系统供电，断电之后不会给 CPU 的 RAM 提供保持电压。如果你系统里的程序只存在 RAM 里、没有插 EPROM 存储子模块，断电时间长了程序会丢——这不是电源坏了，是设计上就没这个功能。如果需要数据保持，要么在 CPU 插槽上插电池模块，要么把程序烧到 EPROM 里。
