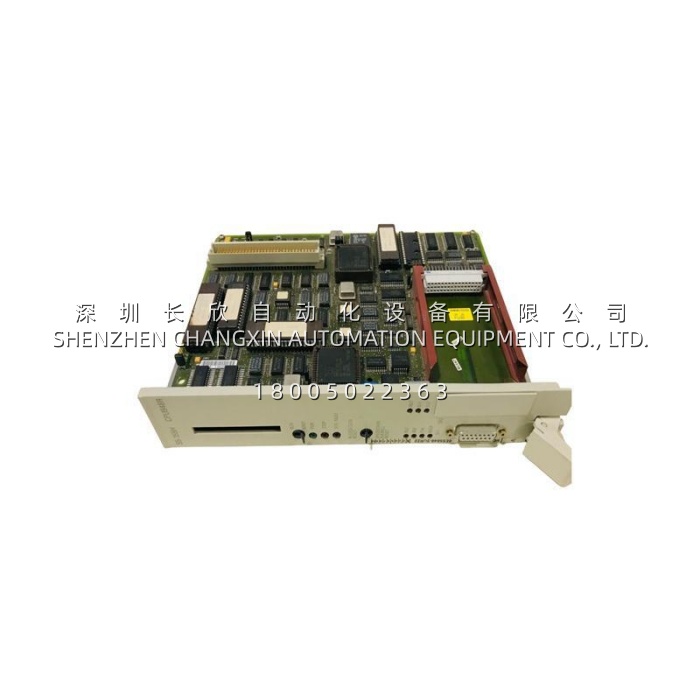

6ES5948-3UR22 Siemens | SIMATIC S5 CPU 948 135U/155U 处理器 双机冗余UR22 Rev

描述

关键技术规格

• 产品型号: 6ES5948-3UR22
• 制造商: Siemens
• 产品类别: SIMATIC S5 CPU 948
• 适用机架: S5-135U（单 CPU）、S5-155U（单或双 CPU 冗余槽）
• 本体 RAM: 948 工作 RAM 依子型号（配合 376/377 子模块的装载 RAM，135U/155U 典型 48 KB / 96 KB 级装载，具体以 948 原厂手册 + 所用 376 子型号为准）
• 装载存储: 需外插 6ES5376（RAM + EEPROM + 3.6 V 锂电）或 6ES5377（EPROM）
• 执行时间: 位指令 ~0.6–0.8 ms/1K（948 比 944 再快，依固件 Rev），字指令依手册
• 编程/PG 接口: CPU 本体前置 PG 口（AS511 TTY 20mA）
• 集成通信: Sinec L1 / L2 / H1（依 UR22 固件与 Step 5 版本），DP 主站能力（948 vs 944 的关键差异）
• 冗余: 155U 机架支持双 948 做 Switchover 热备（需两台 UR 同 Rev + 冗余链接模块，依 Siemens 155U 冗余手册）
• 工作温度: 0 … +60 °C
• 生命周期: PM490 已停产，无指定替代

产品深度介绍

6ES5948-3UR22​ 在 S5 全线里属于”中央机房的那种 CPU”——942/943/944 管 115U 工艺 cell（水泵房/锅炉 MCC/批小罐），948 管 135U/155U 的区域主站：135U 单 CPU 管一条包装线或一座泵站的全部 I/O + 挂 ET 200U 从站；155U 双 948 做 Switchover 热备，管电厂 BOP、化工 batch 主反应器、冶金辅助线这类”停了整线抖三抖”的节点。

扫描 ~0.6–0.8 ms/1K 位，比 944 再快一档，155U 机架 OB1 扫描能压到 50–80 ms 级（依程序规模），DP 主站 + 多 CP 挂起来负载不喘。UR22 是 948 的后期 Rev，早期是 UA11/UA12（135U 时代），UR 是 155U 热备成熟期出的固件，Step 5 版本兼容、DP 主站稳定性、Sinec H1（早期工业以太网雏形）支持都比 UA 收尾过，市面 NOS 基本是 UR22，UA 多为拆机。BOM 写 UA11 的，UR22 能替（同代向上兼），但155U 双机冗余必须两台同 Rev、同固件、同 Step 5 项目校验，不能 UA 混 UR。

踩坑跟 921/943 一脉：裸 948 不插 376/377 下不了程序。135U/155U 程序规模比 115U 大（AI 密集 + 多 FB + 多 DB），装载靠 376 子型号的 RAM 大小——常见配 376-3xAxx 给 48 KB 或 96 KB 装载（具体以 376 子型号 + 948 手册为准），EEPROM 备份 + 3.6 V 锂 5 年；377 EPROM 离线烧，不需电池，程序冻结的 legacy 主站用。采购单 948 + 376/377 一起出，单买 CPU 是高频漏项。

库存层面，948-3UR22 比 944 还紧——944 还有 115U 线在扫，948 只供 135U/155U，而 155U 双机冗余的线”坏一颗 CPU 整柜切备机”，备件策略比单 CPU 柜更激进（一般 2 台 155U 热备 + 1 颗 NOS 948 做冷备）。PM490 后无替代，135U/155U 又不能跳 S7-400 直接替（背板、I/O 模块、Step 5 项目都要迁），所以守 135U/155U 的厂建议每台 155U 冗余组备 1 颗同 Rev UR22 + 对应 376，别赌。
