描述
关键技术规格
| 参数项 | 规格 |
|---|---|
| 订货号 | 6ES5184-3UA21 |
| 产品代号 | EG 184U Expansion Unit |
| 插槽数 | 21 槽（槽 1 通常仍预留给 IM/电源相关，槽 2+ 装 IO/FM/CP） |
| 电源配置 | 无内置电源，需外接 24V DC（推荐 S5 专用 PS 如 6ES5 955 系列） |
| 散热 | 集成 24V DC 风扇（风扇也要单独 24V 供电） |
| 总线类型 | S5 系统背板总线（P 总线 + C 总线） |
| 连接方式 | 通过 IM 300 系列接口模块与 S5 中央控制器级联 |
| 兼容中央单元 | S5-155U 系列（如 6ES5 155-3AA11 / 3AA21 等） |
| 可装模块 | S5 标准 DI/DO/AI/AO、FM 功能模块、CP 通讯模块 |
| 安装方式 | 控制柜导轨/螺栓固定 |
| 尺寸 (W×H×D) | 约 420 × 570 × 535 mm |
| 重量 | 13 kg |
| 防护等级 | IP20（柜内安装） |
| HS 编码 | 85369095 |
产品深度介绍

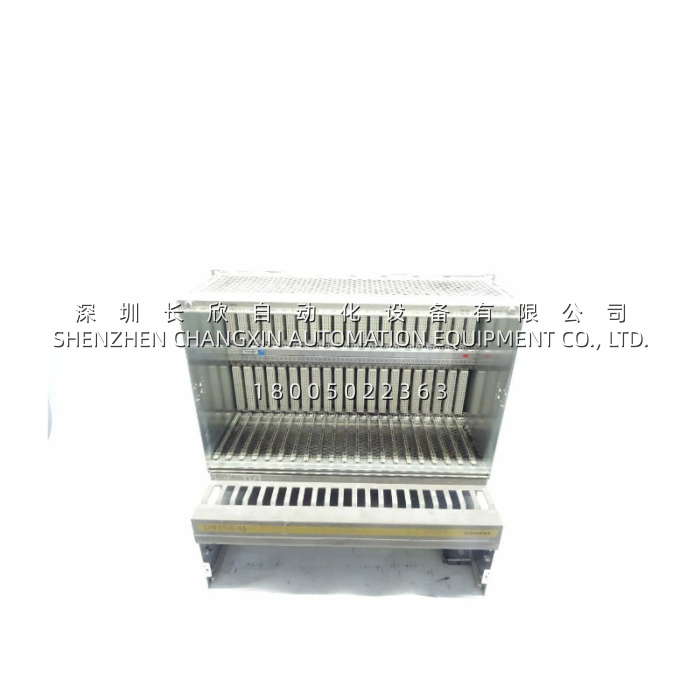

6ES5184-3UA21 在 S5 家族里属于 EG 184U——”EG” 是 Erweiterungs-Gehäuse（扩展机箱），定位很明确：给 S5-155U 中央机架打副架，21 槽一口气能把数字量、模拟量、FM 功能模块、CP 通讯模块全塞进去。它的兄弟款 6ES5183-3UA22 是把电源模块焊在机架上一起卖，184 则是”裸机架 + 风扇”版本，电源你自己配。
这种设计在老产线改造里其实更受欢迎——原柜里如果已经有富余的 5V/24V 电源容量，或者想用第三方 24V DC 供电，买 184 比 183 省一块 PS 的钱也省 5 kg 重量。但要注意风扇也是 24V DC 供电的，机架本身不带电，风扇线和模块供电线两条都得接，现场施工容易漏这一根。
采购 S5 扩展机架别光看槽数，先看清楚带不带 PS。184-3UA21 和 183-3UA22 长得几乎一样，差价就在于 183 那台机架上焊了一块 5V 18A + 24V 的电源，184 是裸的。如果你原柜电源还够用，184 便宜还轻 5 kg（13 kg vs 18 kg），搬运安装都省事；如果原柜电源吃紧或者就是想整机替换，那直接 183 别纠结。
风扇这点容易翻车——184 写的是”with fan 24V DC”，意思是风扇在、但电你得自己给，不是机架一插电风扇就转。现场接线时 24V 那路别忘了分给风扇一根，不然夏天柜里温度一上来，背板上那二十几块模块集体降额。
