描述
关键技术规格
| 参数项 | 规格 |
|---|---|
| 完整型号 | 6ES5135-3KA12 |

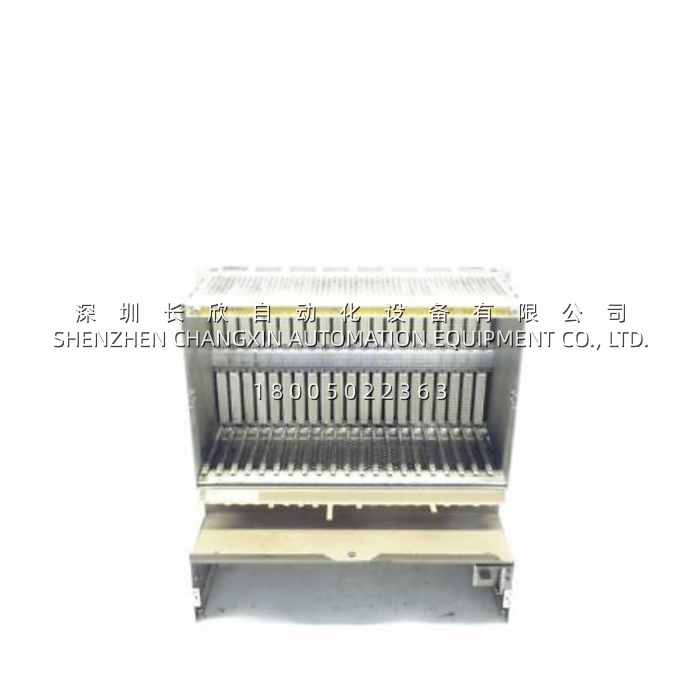

| 产品类型 | SIMATIC S5-135U 机架，不含电源 |
| 安装方式 | 19寸标准机架（482 mm 宽），4×M6 前盘固定 |
| 高度 | 267 mm（6U） |
| 深度 | 约 245–330 mm（含后连接器） |
| 槽位 | 9 / 12 槽扩展机架款（3KA12 属 A 系无电源窄机架；21 槽中央机架为 3KA13/3KA31 含电源款，选购时注意区分） |
| 槽间距 | 25.4 mm（1 inch） |
| 背板类型 | 被动多层 PCB，并行 I/O + 通信总线 |
| 每槽连接器 | 48-pin DIN |
| 数据总线 | 支持 8-bit / 16-bit 传输 |
| 最大承载 | 装机模块总重 ≤ 15 kg |
| 散热 | 自然对流，无风扇 |
| 材质 | 粉末涂层钢板，电磁屏蔽 |
| 接地 | 后板 M4 接地柱 |
| 空重 | 约 4.8–11.8 kg（不同批次/含包装差异） |
| 工作温度 | 0 … +60 °C |
| 兼容电源 | 6ES5955-3NC41 / 3LC41 等 S5-135U 专用电源模块（需另配） |
| 兼容系统 | S5-135U / S5-155U 全系 CPU、I/O、CP、IM 模块 |
产品深度介绍
6ES5135-3KA12 属于 SIMATIC S5-135U 机架族的”A 系无电源”款，定位是扩展机架或自配电源的中央机架本体——同系里 3KA13（AC 进电）、3KA31（DC 24V 进电）都把电源焊死在清单里，唯独 3KA12 留给你自己选电源。背板是被动多层 PCB，并行 I/O 总线 + 通信总线分离，48-pin DIN 每槽，槽间距 25.4 mm 是 S5 标准。19寸 6U 装标准柜，垂直安装走自然对流。对 S5-135U/155U 全系模块即插即用，CPU 可放任意槽（惯例槽 1），系统扩展性靠 IM 304/314 这类接口模块往外扩 ET 200。停产多年，现在流通的以拆机测试件为主，采购时重点看背板 DIN 针脚氧化情况和接地柱螺纹。
老 135U 柜子那台扩展机架背板烧了，模块插上去通讯时通时断——这种单里 3KA12 是最直接的 replacement。比起重买带电源的 3KA13，选 3KA12 裸机架有两个现实好处：一是原来柜子里 6ES5955 电源没坏就能接着用，不用折腾拆电源线；二是万一你进电是 DC 24V 而非 AC 230，3KA13 反而对不上，3KA12 + 自选 5955 直流款更灵活。19寸 6U 尺寸是标准，旧柜导轨对得上，四个 M6 锁前面板就行。到手先查 M4 接地柱有没有拧紧、后板出线孔堵头是不是齐的——这两样原厂裸机架有时候不配全，拆机件更容易丢。
