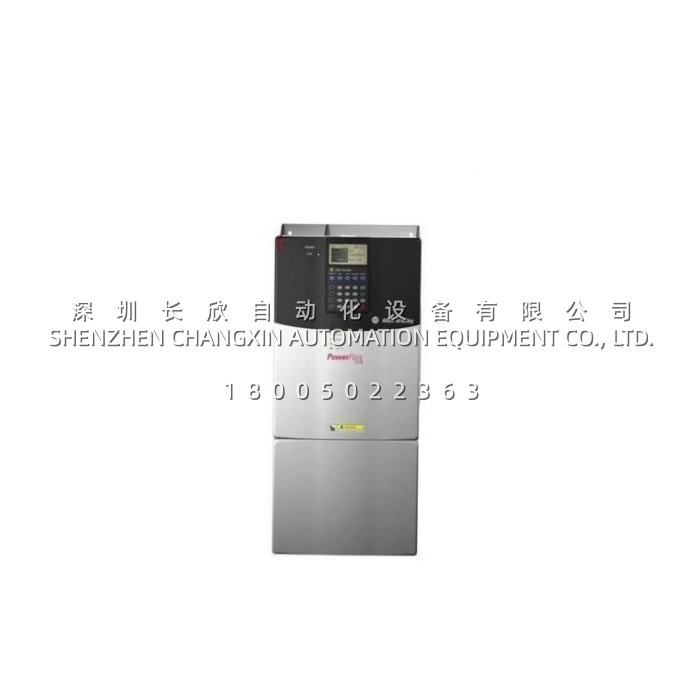

65 A 输出、50 HP 正常负载、480 V 三相——这三个数基本框定了 20BD065A0AYNAND0 在罗克韦尔 PowerFlex 700 产品线里的位置：它是 20B 系列里的中功率主力机型，主要服务于风机、水泵、传送带以及一般工业机械的变速驱动需求。
这款变频器在 2023 年 11 月 30 日已经正式停售，罗克韦尔给它定的替代类别是”Engineering Replacement”——意思是原厂不再出新机，老客户要做替换得走工程评估，而不是简单的型号一一对应。现场如果用的是 20BD065A0AYNAND0，最常见的两条出路：一是采购全新库存或测试合格二手件做同型号替换，维持原有柜体设计和控制逻辑不变；二是借机升级到 PowerFlex 755 系列，但这需要重新核算功率、I/O、通讯、制动和程序设计，工程量不小。
从硬件配置看，20BD065A0AYNAND0 带敷形涂层（conformal coating），适合潮湿、多粉尘的工业环境；内置制动 IGBT 但无内部制动电阻，需要动态制动的场合要外配电阻；带 EMC 滤波器和共模扼流圈，满足 CE 第二环境要求；防护等级 IP20 / NEMA Type 1，柜内安装；框架尺寸 Frame 3，支持零间距并排安装（Zero Stacking）。控制上支持 V/Hz 和采用 FORCE™ 技术的矢量控制，可驱动永磁电机。PWM 载波频率在 650 V DC 母线下为 4 kHz。
关键技术规格
| 参数项 | 数值 / 说明 |
|---|---|
| 产品型号 | 20BD065A0AYNAND0 |
| 制造商 | Allen-Bradley（Rockwell Automation） |
| 产品系列 | PowerFlex 700（20B 系列） |
| 生命周期状态 | 已停售（2023-11-30），Engineering Replacement |
| 输入电压 | 480 V AC，三相，60 Hz |
| 输出电压 | 0–460 V AC @ 480 V AC 输入 |
| 连续输出电流 | 65 A @ 650 V DC 母线 |
| 1 分钟输出电流 | 78 A |
| 3 秒输出电流 | 104 A |
| 额定功率 | 50 HP 正常负载 / 40 HP 重载 |
| 过载能力 | 110% 持续 1 分钟，150% 持续 3 秒 |
| 控制方式 | V/Hz、FORCE™ 矢量控制、永磁电机控制 |
| PWM 频率 | 4 kHz @ 650 V DC |
| 制动 IGBT | 内置，无内部制动电阻 |
| 滤波器 | 带 EMC 滤波器和共模扼流圈 |
| 反馈选项 | 无反馈 |
| 内部通信模块 | 无 |
| 防护等级 | IP20 / NEMA Type 1 |
| 框架尺寸 | Frame 3，支持 Zero Stacking 并排安装 |
| 敷形涂层 | 有 |
| 模拟量输出 | 2 路 |
| 冲击耐受 | 15 G 峰值，持续 11 ms |
| 振动耐受 | 0.152 mm 位移，1 G 峰值 |
| 工作温度 | 0–40°C 不降容，最高 50°C 降容运行 |
| 存储温度 | -40°C |
| 相对湿度 | 5%–95%，无凝露 |
| 海拔 | ≤1000 m 不降容 |
| 最大短路电流能力 | 匹配推荐熔断器/断路器，≤200,000 A |
| 推荐熔断器 | 100 A @ 650 V DC |
| 最大断路器 | 250 A @ 480 V AC 三相 |
| 逻辑控制穿越 | 最小 0.5 s，典型 2 s |
