描述
产品深度介绍

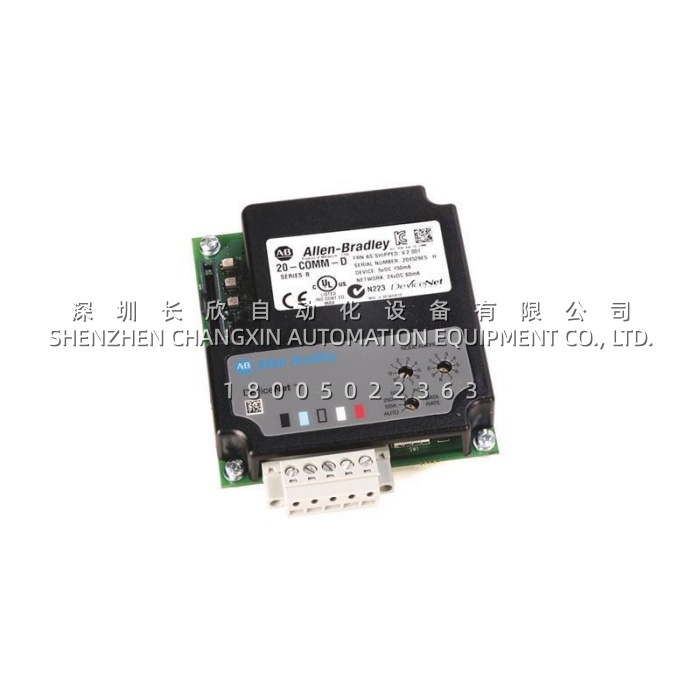

变频器柜门一开，DPI 插槽空着——这就是 20-COMM-D 存在的位置。它是 Rockwell Automation 为 PowerFlex 7-Class 变频器量身做的 DeviceNet 通讯适配器，直插变频器内部的 DPI（Drive Peripheral Interface）通讯槽，把变频器的运行数据、故障记录、参数表挂到 DeviceNet 现场总线上，让上位 PLC 或 DeviceNet 扫描器不用一根硬接线就能启停、调速、读电流电压、拉故障日志。
讲真，这块卡在国内的存量大得惊人。PowerFlex 70、PowerFlex 700、700H、700S 这几款变频器在国内冶金、造纸、水务、矿山领域跑了十几年，DeviceNet 又是国内老产线最常用的现场总线之一，所以 20-COMM-D 的备件需求一直很旺。它的设计思路其实挺聪明的：双拨码——一个设节点地址（0~63），一个设波特率，上电前就能定好，也可以上电后通过参数屏蔽拨码改用软件组态；三颗 LED（PORT / MOD / NET）分别对应 DPI 链路、模块自身、DeviceNet 网络状态，现场排查总线故障基本靠看这三盏灯。最小 RPI 5 ms，支持 4 组 Datalink（A/B/C/D）自由映射变频器内部参数，显式报文还能读写任意参数——性能放到今天的产线依旧够用，这也是为什么罗克韦尔把它留在 Active Mature 而非直接 EOL。
💡 选型提醒：PowerFlex 4 系列（包括 PowerFlex 40/400/4M）用的是 DSI 接口，对应的是 22-COMM-D，跟 20-COMM-D 不互换。PowerFlex 750 系列优先选 20-750-DNET 专用卡，20-COMM-D 虽可装但功能受限。具体兼容清单与固件版本要求，请以罗克韦尔手册 20COMM-UM002 为准。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 20-COMM-D |
| 制造商 | Rockwell Automation / Allen-Bradley |
| 产品类型 | PowerFlex DeviceNet 通讯适配器 |
| 生命周期状态 | Active Mature（原厂成熟在供型号） |
| 通讯协议 | DeviceNet（CIP over CAN） |
| 支持波特率 | 125 kbps / 250 kbps / 500 kbps（拨码或软件设定） |
| 节点地址范围 | 0–63（旋转拨码设定，可软件屏蔽） |
| DPI 接口 | 20 针单排屏蔽公头，直插变频器内部 DPI 槽 |
| DeviceNet 接口 | 5 针开放式线性插头（V+、CAN_H、屏蔽、CAN_L、V-） |
| 最小 RPI | 5 ms |
| I/O 传输模式 | 轮询（Polled）、周期（Cyclic）、状态变更（COS）、对等通讯 |
| 数据映射 | 标准逻辑命令/给定 + 4 组 DPI Datalink（A/B/C/D 自由映射） |
| 报文支持 | 显式报文（Explicit Messaging）、UCMM |
| DPI 侧供电 | 5 V DC，典型 150 mA，由变频器背板提供 |
| DeviceNet 侧供电 | 24 V DC，典型 60 mA，由 DeviceNet 网络电源提供 |
| 状态指示 | 3 颗 LED：PORT（DPI 链路）、MOD（模块）、NET（网络） |
| 配置工具 | RSNetWorx for DeviceNet、DriveExplorer / DriveExecutive 3.xx 及以上、变频器 HIM |
| 外形尺寸 | 约 19 mm（宽）× 86 mm（高）× 19 mm（深） |
| 重量 | 约 86 g |
| 工作温度 | -10 °C 至 +50 °C |
| 存储温度 | -40 °C 至 +85 °C |
| 湿度 | 5–95% RH，无凝露 |
| 安装方式 | 变频器内部 DPI 槽直插；外置安装需配 20-XCOMM-DC-BASE 底座 |
| 预估交期 | 5 天（原厂标准） |
| 质保 | 1 年标准质保 |
| 产地 | 墨西哥 |
| 手册编号 | 20COMM-UM002 |
