产品深度介绍

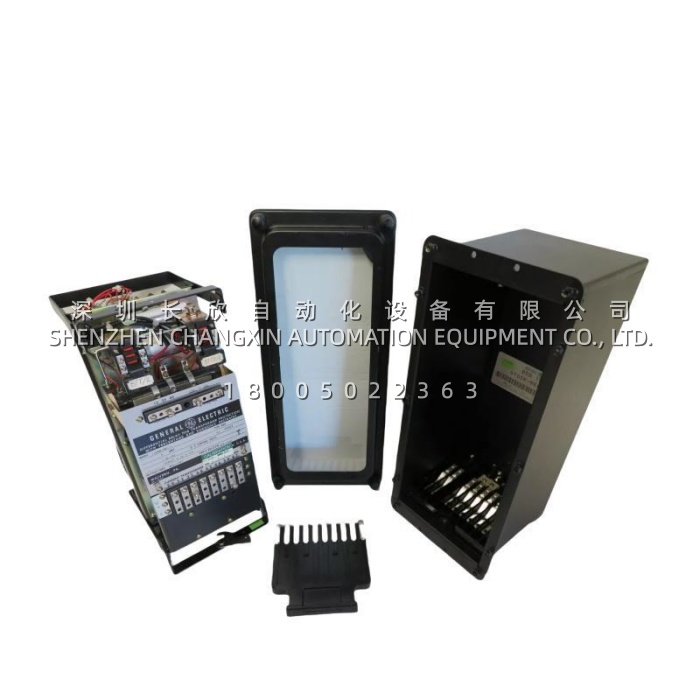

主变压器差动保护这道防线，讲究的不是“聪明”，而是“稳”。12BDD15B11A 属于 GE BDD15B 系列，单相电磁式结构，核心任务就一件事：盯着变压器高压侧和低压侧 CT 二次电流的矢量和。正常运行时两侧电流大小相等方向相反，差流接近零，继电器纹丝不动；一旦绕组内部出了匝间短路或者相间故障，这个平衡被打破，它就得在二十毫秒内把跳闸命令送出去。
这块继电器的设计思路放在今天看不算先进，但胜在逻辑直接。百分比制动配合二次谐波闭锁，两个机制各管一摊：外部短路电流大的时候，制动量跟着往上走，防止 CT 饱和导致的误判；变压器空载合闸那一下，励磁涌流里二次谐波含量高，闭锁环节自动把继电器按住，避免空投就跳的尴尬。现场老师傅有句话说得挺实在——“这玩意儿不跟你讲道理，它只认电流的账”。
采购环节有个坑得单独拎出来说。市面上不少经销商页面把 12BDD15B11A 描述成“数字式继电器”“带 RS485 通讯”“15 kVA 变压器”，这些参数跟 GE 原厂 BDD 系列的实际设计对不上。BDD 是电磁式继电器，不是变压器本体，也没有 Modbus 接口。搜到那种页面，基本可以判定是模板填充的渠道站，参数可信度得打折扣。真正要确认的是三件事：CT 二次额定是 5 A 还是 1 A、辅助电源是 125 V DC 还是 250 V DC、CT 比率抽头范围跟现场是否匹配。这三样对不上，买回来装不上去，退换货的扯皮比继电器本身还磨人。
关键技术规格
| 参数项 | 数值 / 说明 |
|---|---|
| 产品型号 | 12BDD15B11A |
| 制造商 | General Electric（GE） |
| 产品系列 | BDD15B |
| 继电器类型 | 单相电磁式高阻抗百分比差动继电器 |
| 保护对象 | 2000 kVA 及以上、15 kV 及以上电力变压器内部故障 |
| CT 二次额定 | 5 A（60 Hz 设计） |
| 辅助电源 | 125 V DC 或 250 V DC（须核对原柜铭牌） |
| CT 比率抽头范围 | 2.9 – 8.7 A |
| 无制动启动电流 | 0.3 × 抽头设定值 |
| 制动斜率 | 15% / 25% / 40% 三档可调 |
| 二次谐波制动门槛 | 15% – 30% 可调 |
| 速断单元 | 8 × 抽头 |
| 内部故障动作时间 | ≤ 20 ms |
| 触点配置 | 多组 SPDT（跳闸/告警/信号） |
| 触点容量 | 阻性 5 A @ 250 V AC / 3 A @ 30 V DC |
| 工作温度 | -20°C 至 +55°C |
| 防护等级 | IP20（柜内安装） |
| 物理尺寸（约） | 508 × 406 × 305 mm（含外壳，以实物铭牌为准） |
| 重量（约） | 11.3 kg（渠道数据存在差异） |
| 生命周期状态 | 停产（Discontinued） |
