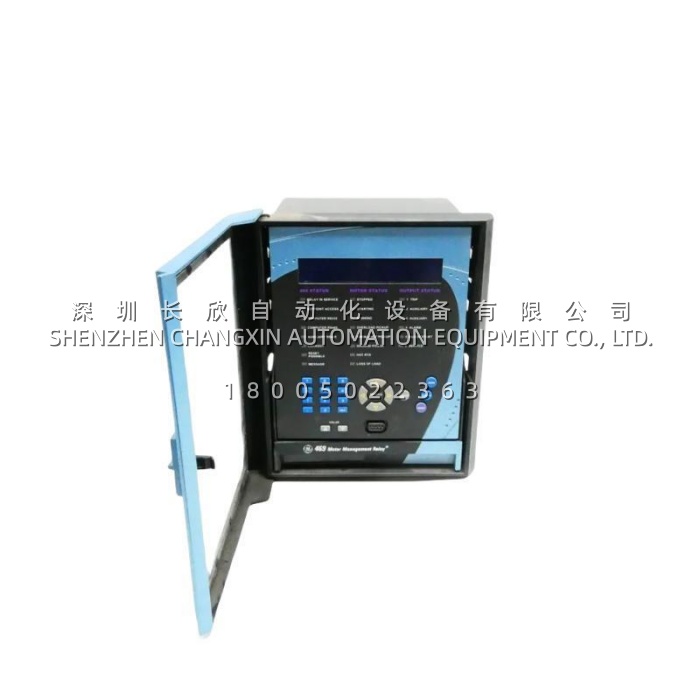

产品核心摘要
- 型号 (Model)：469-P5-HI-A20-E-H（也写作 SR469-P5-HI-A20-E-H）
- 品牌 (Brand)：GE Multilin（通用电气，现属 GE Vernova Grid Solutions）
- 系列 (Series)：469 Motor Management Relay 系列
- 核心功能 (Core Function)：为中高压电机提供全套保护、监测与控制
- 产品类型 (Type)：电机管理继电器（Motor Management Relay）
- 关键规格 (Key Specs)：
- 5A 相 CT 二次侧输入（P5）
- 20 路可编程 I/O（12 DI + 8 DO）
- 宽范围控制电源 90–300 VDC / 70–265 VAC
⚠️ 已停产，库存有限。 GE 官方推荐替代型号为 Multilin 859 或 869。
三、关键技术规格
参数项 ≥ 10 项，用表格格式。
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | 469-P5-HI-A20-E-H / SR469-P5-HI-A20-E-H |
| 制造商 | GE Multilin（GE Vernova Grid Solutions） |
| 产品类型 | 电机管理继电器 |
| 适用电压等级 | 3–15 kV 中压电机系统 |
| 相 CT 输入 | 5A（标准 5A 电流互感器二次侧） |
| 控制电源 | 90–300 VDC / 70–265 VAC，48–62 Hz |
| 模拟输出 | 4 路 4–20 mA |
| I/O 配置 (A20) | 20 路可编程 I/O（12 DI + 8 DO） |
| 通信接口 | RS485（Modbus RTU/DNP3.0）+ 以太网口（Modbus TCP / IEC 61850） |
| 接地支持 (HI) | 高阻抗接地系统，单相接地故障检测灵敏度可达 100 mA 级别 |
| 防护处理 (-H) | 防腐蚀涂层（三防漆），适用于化工厂、海上平台等腐蚀性环境 |
| 显示 | 增强型 40 字符 LCD 显示屏 + LED 指示灯 |
| 事件记录 | 1024 条带时间戳事件 + 32 次故障录波 |
| 工作温度 | -40°C 至 +60°C（部分资料标注 +70°C，需以原厂手册为准） |
| 湿度 | 95%（非冷凝） |
| 安装方式 | 面板嵌入式 / 抽屉式单元 |
| 重量 | 约 7.36 kg（含金属手提箱） |
后缀含义速查（采购时对号入座）：
- 469：基础平台
- P5：5A 相 CT 二次侧（P1 为 1A）
- HI：宽范围控制电源（90–300 VDC / 70–265 VAC）
- A20：4 路 4–20 mA 模拟输出 + 20 路可编程 I/O
- E：增强型前面板，大尺寸 LCD
- H：恶劣环境三防漆涂层
