产品深度介绍

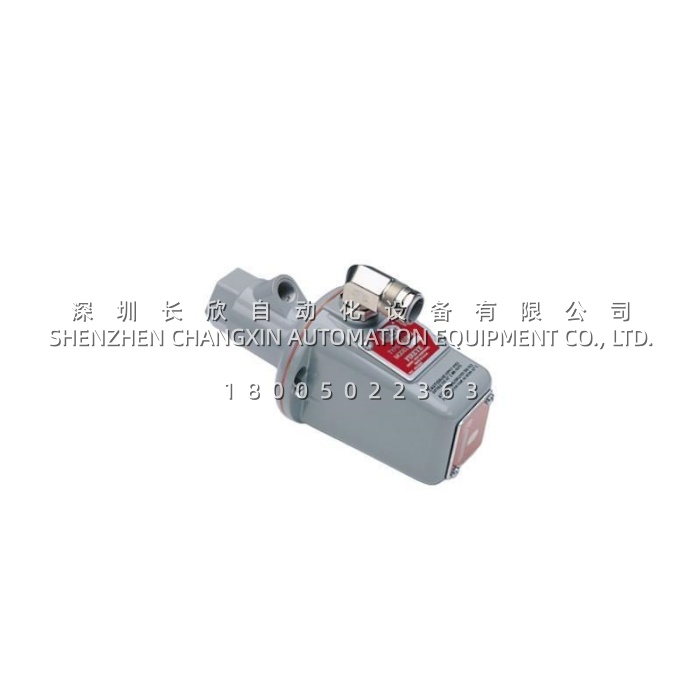

锅炉点火失败最怕的不是点不着，而是”假火”——背景火焰、邻炉火焰窜进来让控制器误判，燃料阀继续给气，等发现时炉膛已经超压。Fireye 45RM4-1001 就是专门解决这个问题的自检式红外火焰扫描仪。它由透镜、光电探测器和固态频率调谐电路组成，封装在压铸铝外壳里，通过兼容的自检 Fireye 火焰安全控制装置供电，检测具有特定”闪烁”频率的火焰信号。
这块扫描仪的设计思路其实挺聪明的——机壳后盖下方藏了一个 16 位旋转选择器，用小螺丝刀转到合适频率，就能针对不同燃料的火焰特性做匹配：煤粉、低氧燃烧这类低频发射为主的火焰，和天然气这类中频火焰，识别效果完全不同。PbS 大面积硫化铅电池能感知各种背景亮度，无需单元冲洗；配上完整的 10 段火焰 LED 条形图，安装和瞄准扫描仪时一眼就能看出对准没对准。讲真，现场调试燃烧器时，这个 LED 条形图比任何说明书都管用。
供电方面，45RM4-1001 吃 24VDC（来自相关 Fireye 控制器或外部电源，+10%/-15% 容差），每扫描仪 100 mA 电流。24VDC 操作降低了 120VAC 操作产生的电噪声频率（60Hz、120Hz 等），抗干扰能力更强。扫描仪还集成了快速断开装置，安装和拆卸都很方便。工作温度 -25°C 至 65°C，湿度 0%-95% RH 无凝露。需要留意的是，45RM4-1001 必须配备吹扫空气——3/8 英寸螺纹外壳入口处需 4.0 SCFM（113 L/min）清洁空气，或在扫描仪观察管中安装 1 英寸”Y”型接头；接近工作温度上限或使用脏燃料时，可能需要高达 15 SCFM（425 L/min）。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 产品型号 | 45RM4-1001 |
| 制造商 | Fireye（美国） |
| 产品类型 | 自检式红外火焰扫描仪 (Self-Check Flame Scanner) |
| 供电电压 | 24VDC（来自 Fireye 控制器或外部电源，+10% / -15% 容差） |
| 额定电流 | 100 mA / 扫描仪 |
| 探测技术 | 大面积硫化铅 (PbS) 红外电池 |
| 频率选择 | 16 位旋转开关，选择火焰”闪烁”频率 |
| 信号指示 | 10 段火焰 LED 条形图 |
| 快门组件 | “电子快门”取代机电快门（仍需火焰放大器快门脉冲激活） |
| 连接方式 | 快速断开连接 (Quick Disconnect) |
| 工作温度 | -25°C 至 65°C（-13°F 至 150°F） |
| 存储温度 | 以原厂手册为准 |
| 相对湿度 | 0%-95% RH，无凝露 |
| 吹扫空气要求 | 4.0 SCFM @ 3/8″ 入口（113 L/min），或使用 1″ Y 型接头；高温/脏燃料工况需 15 SCFM（425 L/min） |
| 吹扫空气质量 | 清洁、无污染 |
| 外壳材质 | 压铸铝 |
| 适配放大器 | Fireye 25SU3、25SU5 系列火焰放大器 |
| 适配控制器 | 兼容的自检式 Fireye 火焰安全控制装置 |
