产品深度介绍

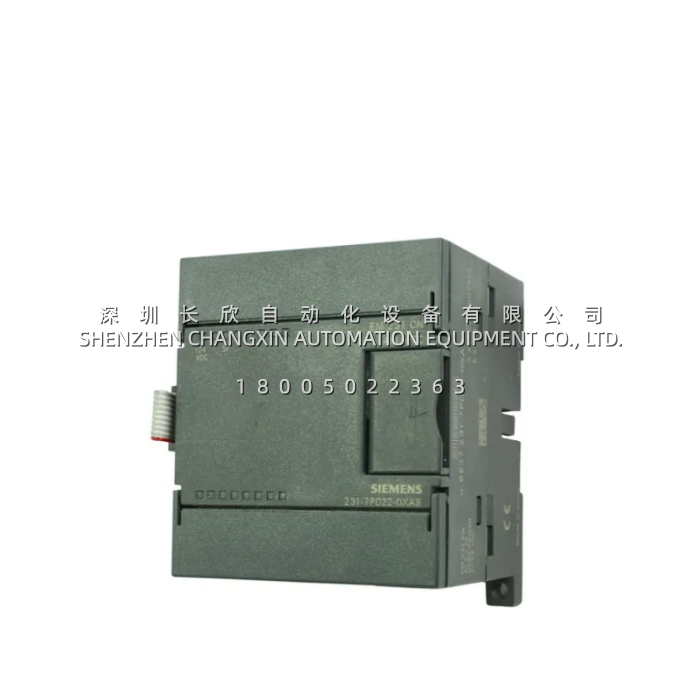

S7-200要测温度怎么办？普通模拟量模块（EM231 4×12位）接不了热电偶，因为热电偶输出的是微伏级电压信号——±80mV级别，常规模块的分辨率不够，也没有冷端补偿功能。6ES7231-7PD22-0XA8就是专门干这个活的，属于S7-200 CN系列的热电偶测温模块。
这模块是4通道隔离型输入。隔离的意思是：每个通道的现场信号和PLC逻辑电路之间是电气隔开的。现场如果出现高电压串入，烧不到CPU那一侧。它支持J、K、T、E、R、S、N这七种常见热电偶，模块底部有一排DIP开关，拨一下就能切换热电偶类型、温度单位（℃/℉）、冷端补偿开关这些参数。
不过——这个型号前面没有“CN”标志的XA0版本（6ES7231-7PD22-0XA0）功能完全相同，手册上XA8就是中国版（CN版），硬件和参数跟XA0是一样的。
关键技术规格
| 参数 | 值 |
|---|---|
| 产品型号 | 6ES7231-7PD22-0XA8 |
| 产品类型 | EM231 CN 热电偶模拟量输入模块 |
| 所属系统 | SIMATIC S7-200 CN |
| 输入通道数 | 4路（隔离型） |
| 支持热电偶类型 | J、K、T、E、R、S、N（通过DIP开关选择） |
| 输入电压范围 | ±80 mV（热电偶直接信号） |
| 分辨率 | 15位 + 符号位 |
| 数据字格式 | 电压：-27648 ~ +27648 |
| 测量原理 | Sigma-Delta（西格玛-三角） |
| 模块更新时间 | 405ms（所有通道） |
| 冷端补偿 | 内置，可DIP开关开启/关闭 |
| 冷接点误差 | ±1.5℃ |
| 基本误差 | 0.1% FS（电压） |
| 重复性 | 0.05% FS |
| 共模抑制 | >120dB @ 120V AC |
| 通道隔离 | 现场与逻辑之间：500V AC |
| 最大输入电压 | 30V DC |
| 输入阻抗 | >1MΩ |
| 线回路电阻（最大） | 100Ω |
| 传感器连线长度（最大） | 100米 |
| 尺寸(W×H×D) | 71.2 × 80 × 62 mm |
| 重量 | 约210g |
| 耗电 | +5V DC：87mA；+24V DC：60mA |
