产品核心摘要
- 型号 (Model): 6ES7231-0HC22-0XA8（6ES7 231-0HC22-0XA8）
- 品牌 (Brand): 西门子 (SIEMENS)
- 系列 (Series): SIMATIC S7-200 CN
- 核心功能 (Core Function): 为S7-22X CPU扩展4路模拟量输入通道，采集0-10V或0-20mA信号
- 产品类型 (Product Type): EM 231 CN 模拟量输入模块
- 关键规格 (Key Specs): 4通道、12位A/D转换、输入范围可拨码配置、支持电压/电流信号
- 成色: 全新原装（备件库存），非翻新
⚠️ 重要提示: 该型号西门子官方标注为“备件”状态，产品生命周期为 PM410（停止批量生产），已于2021年10月1日正式停产，目前仅供应有限备件，且仅限用于维修替换。
产品深度介绍

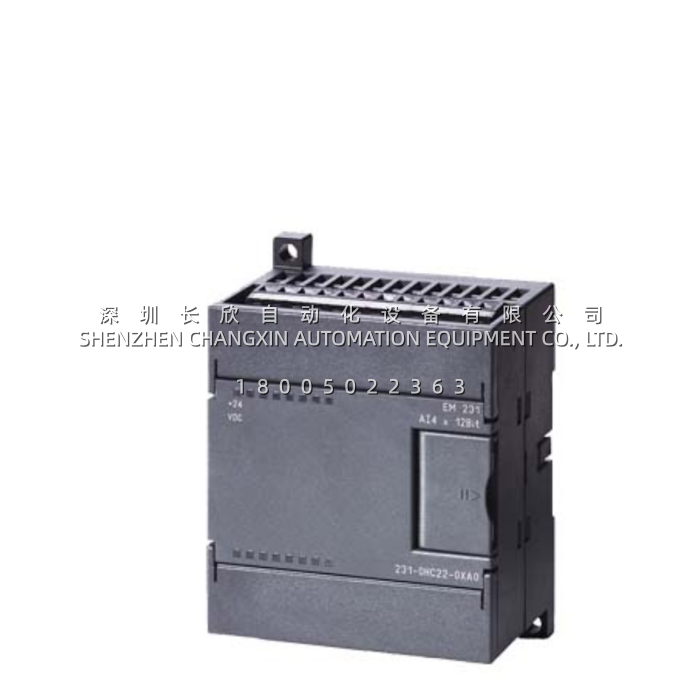

6ES7231-0HC22-0XA8 是西门子 SIMATIC S7-200 CN 系列的模拟量输入扩展模块，工程上一般叫它 EM 231 CN。它给S7-22X系列的CPU提供4路模拟量输入通道，每路信号通过一个12位的A/D转换器转成数字值，然后通过背板总线传给CPU处理。
这个模块在国内市场有个特殊身份——它是“CN”版本，属于S7-200系列在中国本地化生产和销售的型号，只带CE认证，跟国际版的0XA0型号在产品管理上不一样。说白了就是当年西门子为了满足国内市场需求单独跑了一条产线。现在S7-200全系列早已退市，这型号2021年10月正式停产，目前只能以“备件”名义销售，而且按规定只能用于给最终用户做设备维修，不能用于新项目选型。
讲真，这模块现在最大的价值是给存量设备续命。很多2010年前后投产的小型设备、包装线、暖通控制系统还在用S7-200，模拟量通道坏了就得换同型号——换平台涉及到程序重写、端子重新定义，成本太高。所以它虽然停产了，但在二手备件市场一直有稳定的需求。
关键技术规格
| 主要参数 | 值 / 描述 |
|---|---|
| 产品型号 | 6ES7231-0HC22-0XA8 |
| 制造商 | 西门子 (SIEMENS) |
| 产品类型 | EM 231 CN 模拟量输入模块 |
| 适用CPU | S7-22X系列（CPU 221/222/224/226等） |
| 模拟量输入通道数 | 4路，差分输入 |
| A/D转换分辨率 | 12位 |
| 输入信号范围（电压单极性） | 0~10V，0~5V |
| 输入信号范围（电压双极性） | ±5V，±2.5V |
| 输入信号范围（电流） | 0~20mA |
| 数据字格式（单极性） | 0 ~ 32000 |
| 数据字格式（双极性） | -32000 ~ +32000 |
| 模数转换时间 | < 250μs |
| 输入阻抗 | ≥ 10MΩ |
| 最大输入电压 | 30V DC |
| 最大输入电流 | 32mA |
| 背板电流消耗（+5V DC） | 20mA |
| 外部供电电流消耗（L+） | 60mA |
| 供电电压范围 | 20.4 ~ 28.8V DC |
| 共模电压 | 信号电压+共模电压 ≤ 12V |
| 尺寸(W×H×D) | 71.2 × 80 × 62 mm |
| 净重 | 约0.174 kg |
| DIP拨码开关 | 3位，用于配置全部4个通道的输入量程 |
