产品深度介绍

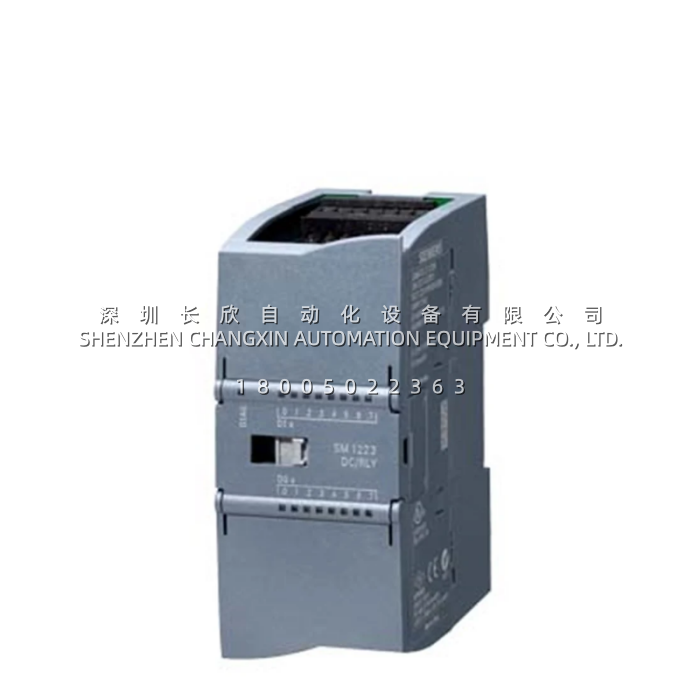

S7-1200 系统里最常用的数字量扩展模块之一，就是 6ES7223-1PH32-0XB0。
它是 SM 1223 家族中”8 入 8 出 + 继电器输出”这一个经典配置的当前在产型号，替代了上一代的 6ES7223-1PH30-0XB0 。一块模块把 8 路 24V DC 数字量输入（支持灌电流/拉电流，符合 IEC 61131 Type 1 标准）和 8 路继电器输出（每点 2A，可切换 AC 5–250V 或 DC 5–30V 负载）集成在一起——这种混合配置在中小型机台控制里几乎是万能解法：传感器进来、继电器出去带动电磁阀或接触器，一块搞定 。
模块尺寸 45 × 100 × 75 mm（宽×高×深），DIN 导轨安装，IP20 柜内使用 。24V DC 供电，典型功耗 5.5W，背板 5V DC 最大取 145 mA ——挂在 S7-1200 CPU 右侧总线上的典型扩展件。输入延迟可在 0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 12.8 ms 七档中选择，按每组 4 点统一配置 ；输出侧继电器动作延迟最大 10 ms 。
选型上有一点必须提醒：继电器输出没有短路保护，需要外部加熔断器或断路器 。这是继电器型模块的通性，不是缺陷——它的价值在于能直接切换交流负载，这是晶体管输出型（如 6ES7223-1BH32-0XB0）做不到的。如果你的现场需要频繁高频通断（比如步进/伺服脉冲），应该选晶体管输出型；如果是常规开关量逻辑驱动接触器、电磁阀、指示灯，继电器型 6ES7223-1PH32-0XB0 才是正解。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 订货号 | 6ES7223-1PH32-0XB0 |
| 产品描述 | SIMATIC S7-1200, SM 1223, 8 DI 24V DC / 8 DO 继电器 2A |
| 替代关系 | 替代 6ES7223-1PH30-0XB0 |
| 生命周期状态 | 有效产品 (Active Product) |
| 标准交货期 | 10 天（原厂 ex-works） |
| 电源电压 | DC 24 V（允许范围 20.4 – 28.8 V） |
| 背板 5V DC 电流消耗 | 最大 145 mA |
| 典型功耗 | 5.5 W |
| 数字量输入 | 8 点，DC 24V，灌电流/拉电流 |
| 输入特性 | 符合 IEC 61131 Type 1 |
| 输入阈值 | “0” 信号：5V DC @ 1mA；”1″ 信号：15V DC @ 2.5mA |
| 输入延迟 | 可参数化：0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 12.8 ms（按 4 点分组） |
| 屏蔽电缆最大长度 | 500 m |
| 非屏蔽电缆最大长度 | 300 m |
| 数字量输出 | 8 点继电器输出 |
| 输出分组 | 2 组，每组 4 点 |
| 单点输出电流 | 2 A（阻性负载） |
| 触点切换能力 | DC 5–30V / AC 5–250V |
| 灯泡负载 | DC 30W / AC 200W |
| 输出动作延迟 | 最大 10 ms（”0″→”1″ 和 “1”→”0″） |
| 每组总电流（水平安装 ≤50°C） | 10 A |
| 短路保护 | 无，需外部提供 |
| 继电器寿命 | 机械 1000 万次；额定负载下 10 万次 |
| 通道间隔离 | 数字输入组间隔离；继电器输出组间隔离 |
| 输出与背板总线隔离 | 1500 V AC / 1 分钟 |
| 诊断功能 | 支持诊断报警；输入/输出状态 LED 指示 |
| 尺寸 (W×H×D) | 45 × 100 × 75 mm |
| 净重 | 0.218 kg |
| 安装方式 | 35 mm DIN 导轨，IP20 |
| 工作温度 | 0 – 60°C（水平安装最高 50°C 全 8 点输入可同时激活） |
| 认证 | CE, UL, cULus, CSA, FM, RCM, KC, 船级社认证 |
