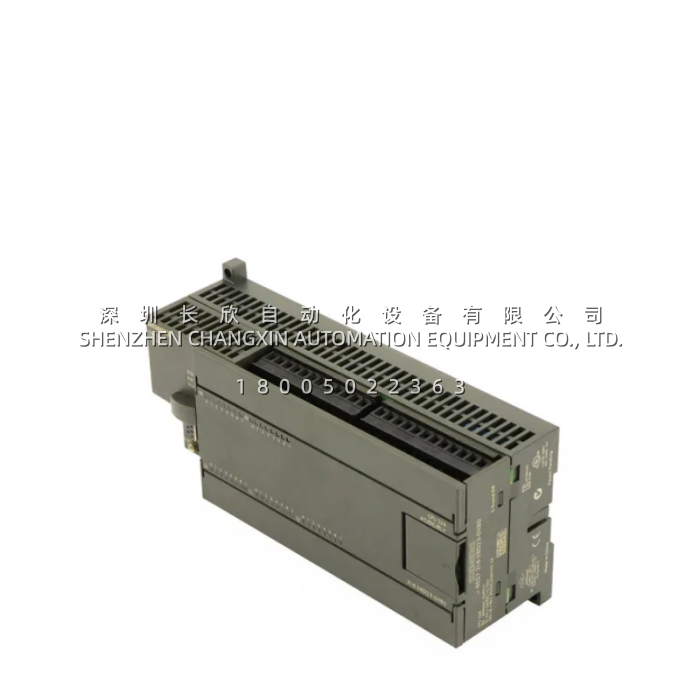

产线半夜停机，八成是 CPU 模块出问题——而 S7-200 CN 系列里，6ES7216-2BD23-0XB8 正是那块”最多人认识、也最难找替代品”的 CPU226。它在中国市场已服役近二十年，2017 年 10 月西门子正式宣布 S7-200 CN 退市 ，但大量包装机械、水处理、暖通、输送线至今还在跑这块 CPU。交流 85–264 V 宽压供电、24 点 DC24V 输入、16 点继电器输出，单路触点 2 A，可直接驱动 AC220V 电磁阀和接触器，省掉中间继电器。
这块 CPU 真正值钱的地方在双 RS485 口：Port0 插 PG/PC 下载程序或连 MP277 触摸屏走 PPI，Port1 同时跑自由口 Modbus RTU 对接变频器、伺服、仪表，两条总线互不抢占资源 。板载 6 路 30 kHz 高速计数器、2 路 20 kHz 脉冲输出（但继电器型机械寿命有限，长期高频定位建议选晶体管输出的 6ES7216-2AD23-0XB8 ），最多扩 7 个 EM 模块，数字量 I/O 可扩至 248 点，模拟量 35 路。0.22 μs/布尔指令的执行速度放今天不算快，但应付中小型逻辑控制绰绰有余。讲实话，新项目早该迁移到 S7-200 SMART 或 S7-1200，但存量设备的备件持有策略不能等——按”buffer stock + 供应商寄售”组合，单产线至少备 1-2 件，避免 EOL 后市场断货被加价扫货。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 商品编号 | 6ES7216-2BD23-0XB8 |
| 产品全称 | SIMATIC S7-200 CN, CPU 226 紧凑型设备, AC/DC/继电器 |
| 产品家族 | S7-200 CN（中国特供版，对应国际版 0XB0） |
| 本机数字量输入 | 24 点 DC24V，漏型/源型通用 |
| 本机数字量输出 | 16 点继电器输出，单路额定 2 A，交直流负载通用 |
| 总 I/O 点数 | 40 点 |
| 最大扩展模块数 | 7 个 EM 模块 |
| 最大数字量 I/O | 248 点 |
| 最大模拟量 I/O | 35 路 |
| 程序存储器 | 16 KB（禁用在线编辑时可达 24 KB） |
| 用户数据存储器 (V 区) | 10 KB |
| 位指令执行时间 | 0.22 μs |
| 高速计数器 | 6 路独立 30 kHz（单相），其中 4 路支持 20 kHz 双相 |
| 高速脉冲输出 | 2 路 20 kHz PTO/PWM（继电器型仅限低速应用） |
| 通信接口 | 2 × RS485（Port 0 & Port 1） |
| 通信协议 | PPI / MPI / 自由口（ASCII），支持 Modbus RTU |
| 通信波特率 | 9.6 / 19.2 / 187.5 kbps（PPI）；1.2 kbps – 115.2 kbps（自由口） |
| 供电电压 | AC 85 – 264 V（47 – 63 Hz） |
| 5 V DC 扩展总线输出 | 最大 1000 mA |
| 24 V DC 传感器电源输出 | 最大 400 mA |
| 功耗 | 17 W |
| 实时时钟 (RTC) | 内置，超级电容保持数据典型 100 小时（40°C）；加装电池卡可延至 200 天 |
| 尺寸 (宽×高×深) | 196 × 80 × 62 mm |
| 净重 | 约 660 g |
| 编程软件 | STEP 7 Micro/WIN V4.0 SP9 |
| 工作温度 | 0 °C – +55 °C |
| 存储温度 | -40 °C – +70 °C |
| 防护等级 | IP20 |
| 认证 | 仅 CE（S7-200 CN 产品只具有 CE 认证） |
| 生命周期状态 | PM400：产品宣布退市，2017-10-01 起逐步停供 ⚠️ |
| 原产地 | 中国 |
| EAN | 4025515073338 |
| HS 编码 | 85371091 |
