产品深度介绍

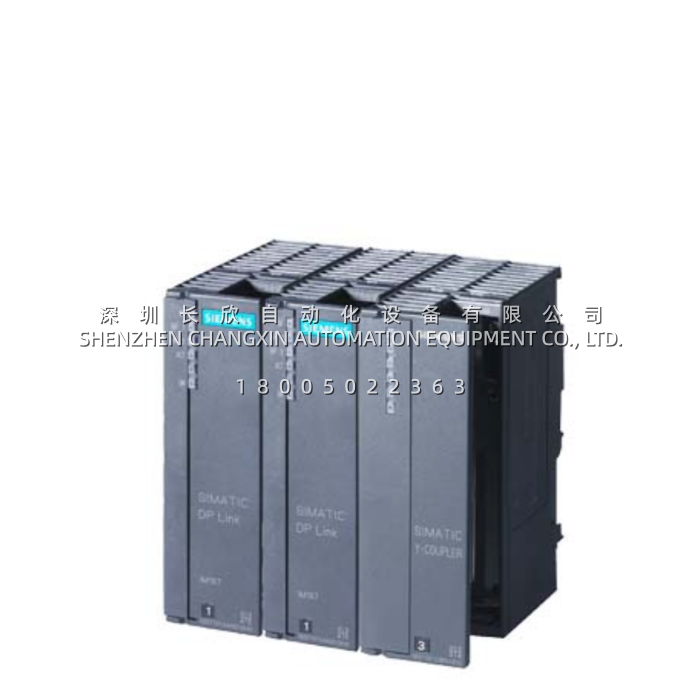

半夜冗余系统切换时最怕什么？不是 CPU 倒边本身，而是下层那一排只有单 DP 口的 ET 200M、变频器、S7-300 从站——它们不懂什么叫”主备倒换”，链路一抖就掉站。6ES7197-1LB00-0XA0 这块 Y-Coupler 就是为解决这个断层而生的：它一头接冗余 DP 主站系统的两个 IM153-2，另一头拉出一条独立的下层 DP 总线，把单接口从站”伪装”成冗余主站眼里的普通 DP 从站。切换发生在毫秒级，对下层设备完全透明。
这块耦合器在 S7 导轨上以模块化方式安装，靠总线模块馈电，自身不单独组态——STEP 7 里组的是 IM153-2，Y-Coupler 在背后默默做数据代理。下层 DP 速率 45.45 kbit/s 到 12 Mbit/s 自适应，与上层冗余总线速率解耦；电气上做电位隔离，IP20 防护，0–3000 m 海拔可运行，参数分配报文长度 244 字节。讲实话，它的技术参数不算亮眼，但在 400H 冗余架构里属于”少了就转不起来”的咽喉件。西门子商城当前显示该产品为在产可订状态（PLM: Active Product，标准交付 5 天），不过配套的早期 DP Link（如 6ES7157-0AA82-0XA0）已列入”产品取消”，更换订购需返还故障模块 ——在用 Y-Link 的产线仍建议按 Y-Link 节点数的 1:1 比例持有 buffer stock，避免单一耦合器故障导致整段下层 DP 总线失联。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 商品编号 | 6ES7197-1LB00-0XA0 |
| 产品名称 | Y-Coupler（Y 型耦合器） |
| 所属系统 | SIMATIC S7-400H / Y-Link 冗余组件 |
| 功能定位 | 构建 Y-Link 的核心耦合模块，连接下层单接口 DP 从站至冗余主站 |
| 供电方式 | 通过总线模块供电 |
| 供电电压范围 | 20.4 – 28.8 V DC |
| 最大输入电流 | 300 mA |
| 典型功耗 | 1 W |
| 下层 DP 协议 | PROFIBUS DP，符合 EN 50170 |
| 下层 DP 速率 | 45.45 kbit/s – 12 Mbit/s |
| 最大 DP 从站数 | 31 个（使用 RS485 中继器或 OLM/OBT 时可达 64 个） |
| 最大 RS485 中继器数 | 9 个 |
| 参数分配报文长度 | 244 字节 |
| 电隔离 | 与下层 DP 主站系统隔离 |
| 诊断功能 | 支持（无本地 LED 状态指示，依赖 STEP 7 在线诊断） |
| 组态软件 | STEP 7 V5.1 SP1 及以上 |
| 防护等级 | IP20 |
| 尺寸 (宽×高×深) | 40 × 125 × 130 mm |
| 净重 | 约 200 g（西门子商城标注 0.249 kg） |
| 运行海拔高度 | 最高 3000 m |
| 配套组件（完整 Y-Link） | 2× IM153-2 + BM IM/IM (6ES7195-7HD80-0XA0) + Y-Coupler + BM Y-Coupler (6ES7654-7HY00-0XA0) |
| 完整套件订货号参考 | 6ES7197-1LA04-0XA0 / 1LA11-0XA0 / 1LA12-0XA0 |
| 生命周期状态 | 西门子商城显示为 Active Product（在产可订） |
| 原产地 | 德国 |
| RoHS / REACH | 符合 RoHS（自 2008-12-31 起）；REACH 申报合规 |
