产品深度介绍

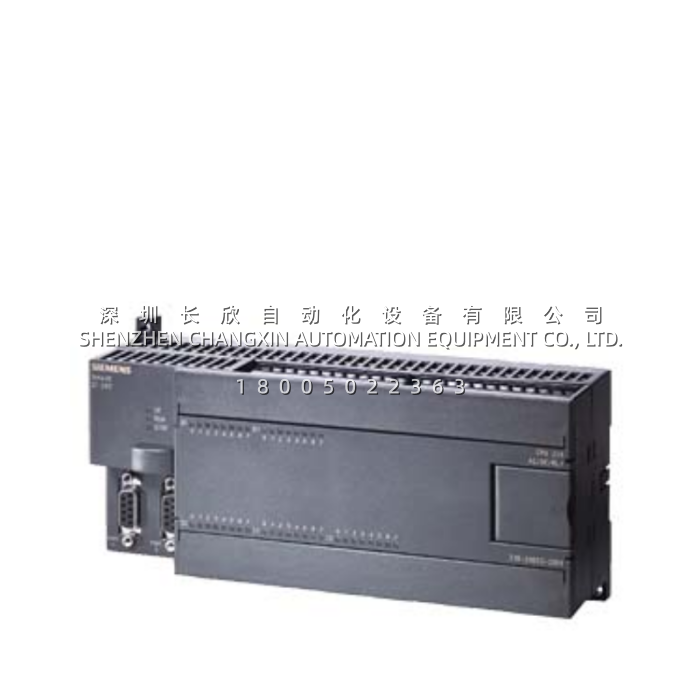

6ES7216-2AD23-0XB0 是西门子 SIMATIC S7-200 系列中本体I/O点数最多、个头最大的CPU型号，业内一般叫它 CPU 226。它是当年S7-200家族里的“顶配”——本体自带24个24V DC数字量输入和16个24V DC晶体管输出，两个RS-485通讯口，程序存储器有16KB（加上数据区总共24KB），数据区10KB。
这套配置放在2010年以前，已经是微型PLC里相当能打的了。CPU 226支持最多7个扩展模块，数字量I/O最大能扩展到248点，模拟量能扩展到35路。 晶体管输出的版本（DC/DC/DC）还支持2路20KHz高速脉冲输出，可以用来控制步进或者伺服电机做简单的定位任务。
坦白讲，这型号现在最大的价值已经不是新项目选型——S7-200系列2017年已经全面退市，官方替代方案是S7-200 SMART和S7-1200。 但它作为存量设备的核心备件，需求量依然不小。很多2010年前后投产的生产线、包装设备、小型专机还在用这个CPU，坏了就得换同型号，因为换平台涉及到程序重写和重新接线，成本太高。
关键技术规格
| 主要参数 | 值 / 描述 |
|---|---|
| 产品型号 | 6ES7216-2AD23-0XB0 |
| 制造商 | 西门子 (SIEMENS) |
| 产品类型 | CPU 226 紧凑型设备 |
| 供电电压 | 24V DC |
| 集成数字量输入 | 24点，24V DC |
| 集成数字量输出 | 16点，24V DC 晶体管 |
| 程序存储器 | 16KB（用户程序）/ 24KB（含数据区总容量） |
| 数据存储器 | 10KB |
| 位运算执行时间 | 0.22 µs / 指令 |
| 通讯接口 | 2个RS-485，支持PPI/MPI/自由口协议 |
| 高速计数器 | 6路，最高30 kHz |
| 高速脉冲输出 | 2路，20 kHz（仅限于DC输出型） |
| 扩展模块数量 | 最大7个 |
| 最大数字量I/O扩展 | 248点 |
| 最大模拟量扩展 | 35路 |
| 数据保持（电容） | 约100小时 |
| 后备电池（选件） | 约200天 |
| 实时时钟 | 内置 |
| 模拟电位器 | 2个，8位分辨率 |
| 外形尺寸(W×H×D) | 196 × 80 × 62 mm |
| 净重 | 约0.467 kg |
