产品核心摘要

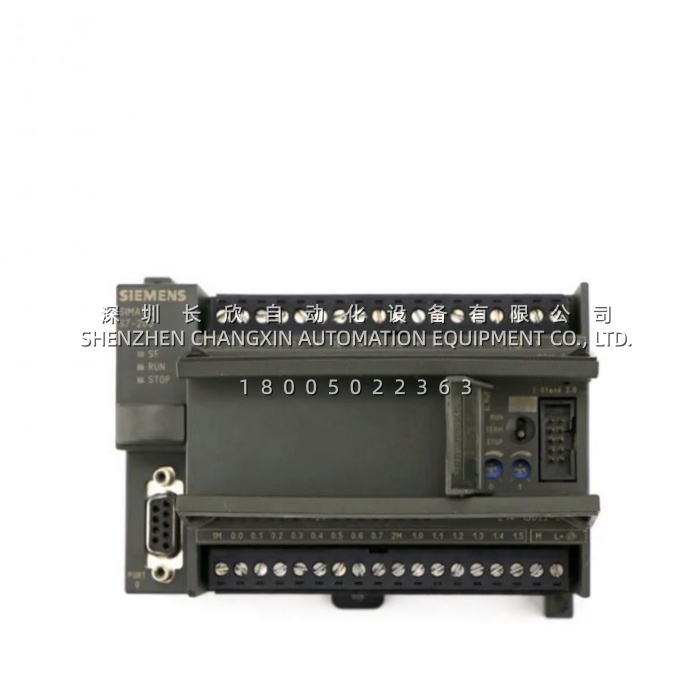

- 型号: 6ES7214-1BD22-0XB0
- 品牌: SIEMENS（西门子）
- 系列: SIMATIC S7-200
- 核心功能: 小型自动化系统的逻辑控制核心
- 产品类型: CPU 224 紧凑型 PLC 模块
- 电源规格: AC 120/230V（继电器输出型）
- 本机 I/O: 14 点数字量输入 / 10 点继电器输出
- 程序存储器: 8 KB
- 数据存储器: 5~8 KB
- 成色: 全新原装（New Surplus），非翻新
- ⚠️ 已停产: 官方已停产，库存有限，新设计建议使用 S7-1200 或 S7-200 SMART 系列
产品深度介绍
说个实在的，6ES7214-1BD22-0XB0 是西门子 S7-200 家族里最经典的型号之一——CPU 224，交流供电，继电器输出。这块模块在零几年到一几年间，几乎成了小型设备和老旧产线改造的标配。它自带 14 路 DC24V 输入和 10 路继电器输出，交流电源直接供电，拿回来就能用，不需要额外配电源模块。
这个型号的设计逻辑很简单：你把它往 DIN 导轨上一卡，接上 220V 电源，用 STEP 7-Micro/WIN 写好程序下进去，它就开始跑了。内部用户程序存在 EEPROM 里，断电不丢，数据靠电容保持，还能插电池撑到 200 天左右 。S7-200 系列的技术资料现在在西门子官网还能找到归档版本 。不过话讲清楚——它已经正式停产了，替代方向主要是 S7-1200 的 6ES7214-1AG40-0XB0 或者 S7-200 SMART 系列 。如果你的项目是做新产线，别选它；如果是老设备维修需要换备件，那它就是唯一的救命稻草。
技术规格
| 参数 | 值 |
|---|---|
| 产品型号 | 6ES7214-1BD22-0XB0 |
| 品牌 | SIEMENS |
| 产品类型 | CPU 224 紧凑型 PLC |
| 系列 | SIMATIC S7-200 |
| 供电电压 | AC 100~230V（47~63Hz） |
| 本机数字量输入 | 14 点（DC24V，源型/汇型可选） |
| 本机数字量输出 | 10 点（继电器） |
| 程序存储器 | 8 KB |
| 数据存储器 | 约 5~8 KB |
| 位指令执行速度 | 0.37 μs |
| 高速计数器 | 6 路，最大 30 kHz |
| 高速脉冲输出 | 2 路，最大 20 kHz（仅晶体管版本，本型号为继电器输出） |
| 扩展模块数量 | 最多 7 个 |
| 数字量 I/O 扩展上限 | 最大 168 点（含本机） |
| 模拟量 I/O 扩展上限 | 最大 35 点 |
| 通信接口 | 1×RS-485（PPI/MPI/自由口/USS/Modbus RTU） |
| 数据保持 | EEPROM + 电容（≥100h，40°C）可选电池（约200天） |
| 工作温度 | 0°C 至 55°C |
| 外形尺寸 | 120.5×80×62 mm |
| 重量 | 约 360 g |
| 产品状态 | 已停产 |
