产品核心摘要

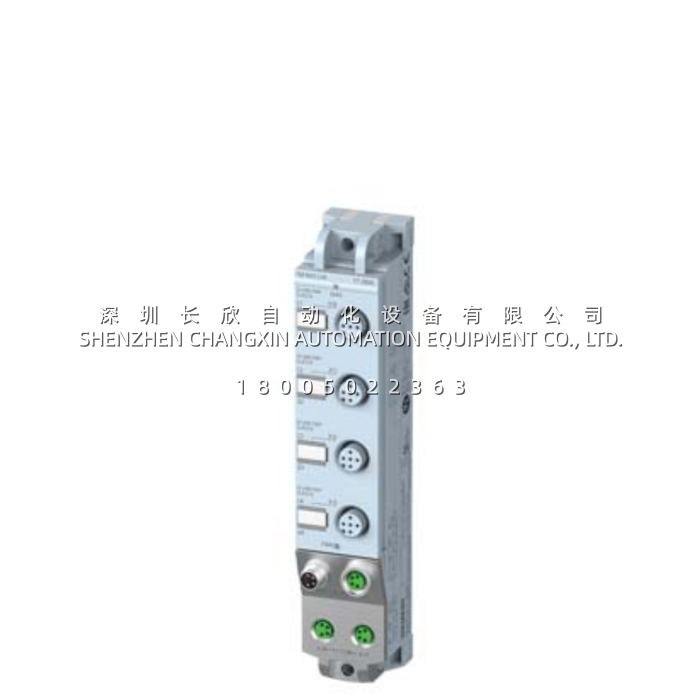

- 型号 (Model): 6ES7147-5JD00-0BA0
- 品牌 (Brand): SIEMENS（西门子）
- 系列 (Series): SIMATIC ET 200AL 分布式I/O系统
- 核心功能: IO-Link主站通信模块，通过4个M12端口连接IO-Link设备或标准数字量传感器/执行器，实现现场级智能通信
- 产品类型: 通信模块 (Communication Module)，IO-Link Master
- 关键规格: 4个B类端口；4个M12连接器；IO-Link V1.1；防护等级IP65/IP67；每端口最大32字节输入/输出数据
- 成色: 全新原装，在产型号
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 6ES7147-5JD00-0BA0 |
| 制造商 | SIEMENS |
| 产品类型标识 | CM 4xIO-Link 4xM12 |
| 所属系统 | SIMATIC ET 200AL |
| 防护等级 | IP65/IP67（现场级直接安装） |
| IO-Link端口数 | 4个，类型B |
| 连接器类型 | 4个M12插座 |
| IO-Link协议版本 | V1.1（向下兼容V1.0） |
| 支持传输速率 | COM1 (4.8 kBd)，COM2 (38.4 kBd)，COM3 (230.4 kBd) |
| 每端口数据量 | 最大33字节输入 / 32字节输出 |
| 每模块数据量 | 最大132字节输入 / 128字节输出 |
| 电源电压 | 24V DC（20.4~28.8V） |
| 无负载电流消耗 | 典型40mA |
| 传感器供电总电流 | 最大1.4A（所有端口总和） |
| DQ输出能力 | 最大100mA/通道（SIO模式） |
| 典型功耗 | 2.6W |
| 未屏蔽电缆长度 | 最大20m |
| 端口类型支持 | 3线制和5线制IO-Link设备 |
| 诊断功能 | 可组态通道级诊断（短路、断线、供电监控） |
| 设备参数备份 | 支持（V1.1设备自动备份和恢复） |
| 尺寸（宽×高） | 30mm × 159mm（圆柱形设计） |
| 工程组态平台 | TIA Portal V13 SP1或更高 / STEP 7 V5.5 SP4 HF3 |
| GSDML版本 | V2.3.1（PROFINET） |
| 固件版本 | V1.2.x（当前） |
| 软件支持 | S7-PCT V3.2及以上（端口配置） |
产品深度介绍
ET 200AL是西门子分布式I/O系统里防护等级最高的一支——IP65/IP67，意味着它可以直接装在设备上、机器旁边，甚至室外柜外，不用再套一层保护柜。6ES7147-5JD00-0BA0是这套系统里的IO-Link主站通信模块，简单说就是一个4端口的现场总线“翻译官”：把PROFINET总线上的指令翻译成IO-Link协议，发给下面的智能传感器或执行器；反过来也把设备的数据收上来，打包送回PLC。
IO-Link这个技术不少人听过但没细琢磨过。它不是一种新的现场总线，而是点到点通信——每个端口只连一个设备，一根三芯或五芯的非屏蔽电缆就能跑，向下兼容普通的数字量传感器。也就是说，这个端口你可以接一个带IO-Link的智能光电传感器，实时读它的距离值、温度、运行时间；也可以接一个普通的接近开关或电磁阀，当作标准DI/DQ来用——这叫SIO模式（Standard I/O）。4个端口各自独立，混着用也没问题。
再聊几句参数里的门道。“4个B类端口”意味着每个端口都支持额外的设备供电线（Pin2用于供电），适合接需要额外电源的IO-Link设备。如果设备只用三线制（L+/L-/C/Q），那接A类端口也够用，但这块模块直接给到B类，适应性更强。
