关键技术规格

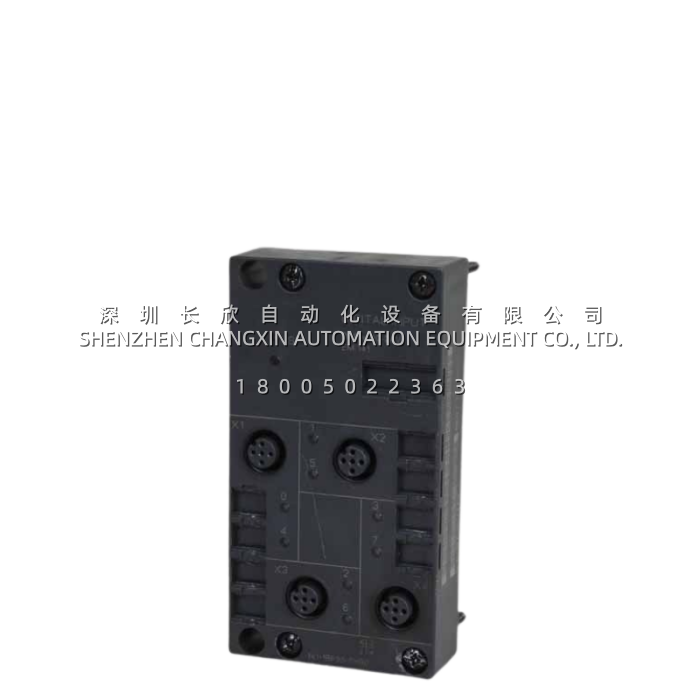

- 产品型号: 6ES7141-4BF00-0AA0
- 制造商: Siemens
- 产品类别: SIMATIC ET 200PRO 数字量输入电子模块
- 通道数: 8 DI
- 输入特性: IEC 61131 Type 1，P-reading 漏型（适配 PNP 源输出传感器，即欧系/国产主流接近开关、光电、按钮）
- 输入电压: 24 V DC（20.4–28.8 V），反向极性保护（传感器供电输出端反接可防损毁）
- 信号电平: “0” = –3 … +5 V；”1″ = 13 … 30 V；信号 “1” 典型输入电流 7 mA
- 输入延时: 固定不可参数化——0→1 和 1→0 均为 1.2 ms（min）～ 4.8 ms（max）。（对比：ET 200S 的 4BD01 HF 是 0.1/0.5/3/15 ms 四档参数化，PRO 的 4BF00 走简化取向，焊装/冲压这类抖动环境 4.8 ms 上限反而滤得稳）
- 传感器供电: 8 输出，模块级电子短路保护，≤55 °C 时总 max 1 A；2-wire 传感器允许静态漏电流 max 1.5 mA
- 诊断: 模块诊断 + 诊断中断；传感器短路诊断（module-by-module，传感器供电对 M 短）；可读诊断信息；SF 组错红 LED + 每通道绿 LED
- 接线: 4 × M12 五孔航插（X1–X4），每 M12 载 2 DI：1 脚=L+ 传感器供电、2/4 脚=2 路 DI、3 脚=1M、5 脚=FE ；非屏蔽 max 30 m（PRO 是设备旁就近装，线短，不像 ET 200S 标 1000/600 m）
- 隔离: 背板总线↔其余电路 √（707 V DC 型式试验）；通道间不隔离
- 功耗: 典型 2.5 W
- 防护: IP65 / IP66 / IP67
- 认证: 海工全套——ABS / BV / DNV / LR / NK / RINA / CCS
- 尺寸/重量: 45 × 130 × 35 mm（W×H×D），~140 g
- 配套: 总线模块（bus module）已含在 4BF00 本体内，但 Connection Module IO（6ES7194-4..00-0AA0）需另订——这是 ET 200PRO 的架构：CM IO 是底座（带 M12 口和背板总线），4BF00 是电子盒插进 CM IO 里，IM 154-x 接口模块也插 CM IO 上
⚠️ 爬页污染纠正：有页把 4BF00 写成 “ET 200S 4 通道 DI、15 mm、IP20” ——错。4BF00 = ET 200PRO、8 DI、45 mm、IP67、M12 航插，跟 ET 200S 的 7131-4BD01（15 mm、IP20、螺丝/弹簧 TM、非屏蔽 600 m）完全不是一回事 。
产品深度介绍
6ES7141-4BF00-0AA0 在 ET 200PRO 家族里是”8 DI 标准款”——7141 段全是 DI，7142 是 DO，7144 是 AI，7148 是 AO，7147 是门模块，自成 PRO 重型线。它的应用场景跟 ET 200S 完全错开：ET 200S 是 15 mm 窄体插电气柜里（S7-300/400 时代主力分布式，办公室/配电室环境），ET 200PRO 是 IP67 盒式锁在设备机身上——汽车焊装岛的夹具到位、冲压线的光栅/安全门、港机行走限位、海工甲板阀位，这些”柜子放不远、要冲要震要盐雾”的节点，PRO 直接上。
8 DI、P-reading 漏型（PNP），配欧系接近开关/光电/按钮主流。输入延时 固定 1.2–4.8 ms 不可参数化——这点跟 ET 200S 的 4BD01 HF（0.1/0.5/3/15 ms 四档）反着走，PRO 是重型设备取向：焊装夹爪磁性开关、冲压凸轮，抖动大，4.8 ms 上限反而比 0.1 ms 那种敏档稳，Siemens 就没给参数化，免得现场维护工手滑调太敏误触发。反过来讲，要参数化延时要选 ET 200S 的 4BD01 HF 或 ET 200SP 的 6ES7131-6xxx，PRO 侧 4BF00 不给。
传感器供电 8 输出总 1 A（≤55 °C）、模块级电子短路保护——PRO 设备旁常是”一颗 4BF00 带 8 个 PNP 接近开关”，1 A / 8 = 每路 ~125 mA，PNP 接近开关典型 10–20 mA，余量够；短路时模块级跳闸不自毁，比 ET 200S 那种”DO 才带熔丝 TM、DI 裸 EM”的架构在重型侧更粗。
接线是 4 × M12 五孔航插，不是螺丝端子也不是弹簧端子——这是 PRO 跟 S/SP 最大的外观差。每 M12：1=L+、2/4=2 路 DI、3=1M、5=FE。M12 预铸线缆一插，振动环境（冲压/港机）比螺丝端子稳，冲洗环境（食品饮料 CIP）IP67 扛。非屏蔽 max 30 m——PRO 是设备旁就近装（IM 154 接口模块在柜边或设备电箱里，DI 盒锁在机身上 10–20 m 内），不追求 ET 200S 那种柜到柜 600 m 非屏蔽。
踩坑两个：第一，必须配 6ES7194-4..00-0AA0 CM IO（连接模块）——4BF00 本体含 bus module，但 CM IO（底座，带 M12 口 + 背板）要另订，IM 154-x 也插 CM IO 上，架构是 “CM IO 底座 + IM 154 接口 + 4BF00 DI 盒插进去”。采购单 4BF00 + CM IO 一起出，单买 4BF00 回来没地方插（类比 ET 200S 的 “EM 漏 TM”，但 PRO 这边叫 CM IO）。第二，4BF00 是 P-reading 漏型（PNP 传感器），现场 NPN（日系设备）不配，PRO 侧 DI 的 NPN 款要看 7141 段其他子型号（若有 4BF10 之类源型，需核 Siemens 选型样本）——日系设备密集的线别拍错。
