产品核心摘要

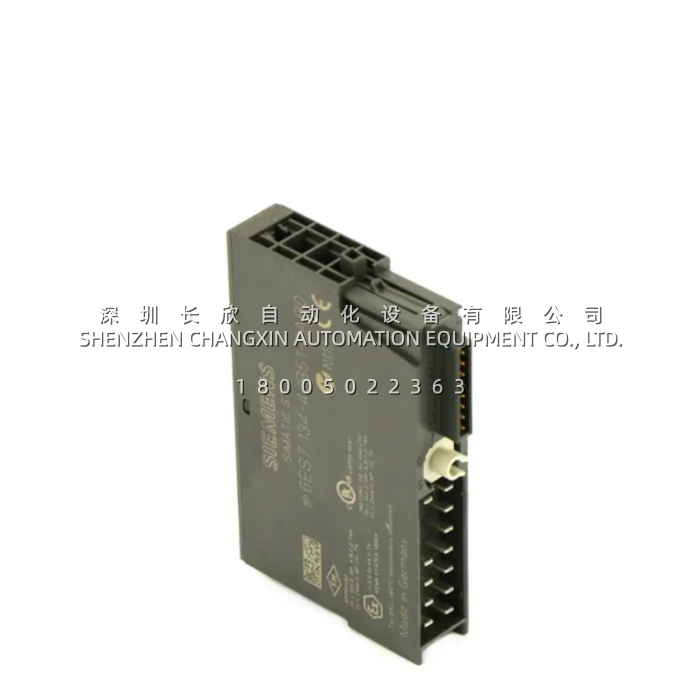

- 型号: 6ES7134-4JB51-0AB0（4JB51 RTD Std，4JB50 继任）
- 品牌: Siemens
- 系列: SIMATIC ET 200S 电子模块
- 核心功能: 2/4 AI RTD Standard，Pt100/Ni100/150/300/600 Ω
- 产品类型: 模拟量输入 EM
- 关键规格: 2 线×4 ch 或 3/4 线×2 ch；15 bit+sign；110 ms/ch；SF；15 mm；须 TM
ET 200S AI 家族分段对照
| 段号 | 型号示例 | 信号类型 | 分辨率 | 适用场景 |
|---|---|---|---|---|
| 4GB01 | 4GB01-0AB0 | 电压 ±10/±5/1-5/0-10 V | 13 bit+sign | 纯电压信号（0-10 V 压力变送等） |
| 4GD52 | 4GD52-0AB0 | 电压 + 电流 ±20/4-20/0-20 mA | 12 bit | 4-20 mA 变送器走这款（Pt100+头端变送器场景） |
| 4GD00 | 4GD00-0AB0 | RTD + TC HF | 15 bit+sign | RTD+TC 混装站，要 HF 诊断 |
| 4JB51 | 4JB51-0AB0 | RTD/电阻 Std (Pt100/Ni100/150/300/600Ω) | 15 bit+sign | 纯 Pt100/Ni100/PTC 站，Std 够用 |
| 4JB01 | 4JB01-0AB0 | TC Std（热电偶） | — | 纯 TC 站 |
📎 分段逻辑：4GB = 电压、4GD = RTD+TC HF 或 U/I 通用、4JB = RTD Std 或 TC Std。4JB51 不能吃 TC、不能吃 4-20 mA，这是采购选型红线， 明确。
产品深度介绍
6ES7134-4JB51-0AB0 在 ET 200S AI 家族里的定位是”RTD 专用 Std 款”——它的决策逻辑不复杂，就看站里信号构成：
- 纯 Pt100/Ni100 热电阻 + PTC 电阻（干燥缸温、水温、油温、轴承 PTC、电机绕组 PTC）→ 4JB51 Std 够，15 bit+sign、±0.4 % 基础误差，比 4GD00 HF 便宜
- Pt100 + 热电偶 K/T 混装（比如窑温用 S 型 TC、缸温用 Pt100）→ 4JB51 不能吃 TC，要 4GD00 HF（RTD+TC 全谱）
- “Pt100 + 头端变送器出 4-20 mA”（不是 Pt100 直进模块，是 Pt100→变送器→4-20 mA）→ 4JB51 不能吃 mA，要 4GD52 U/I 通用 或 4GB52
- 纯 TC 站 → 4JB01(TC Std) 或 4GD00(HF)
