产品核心摘要

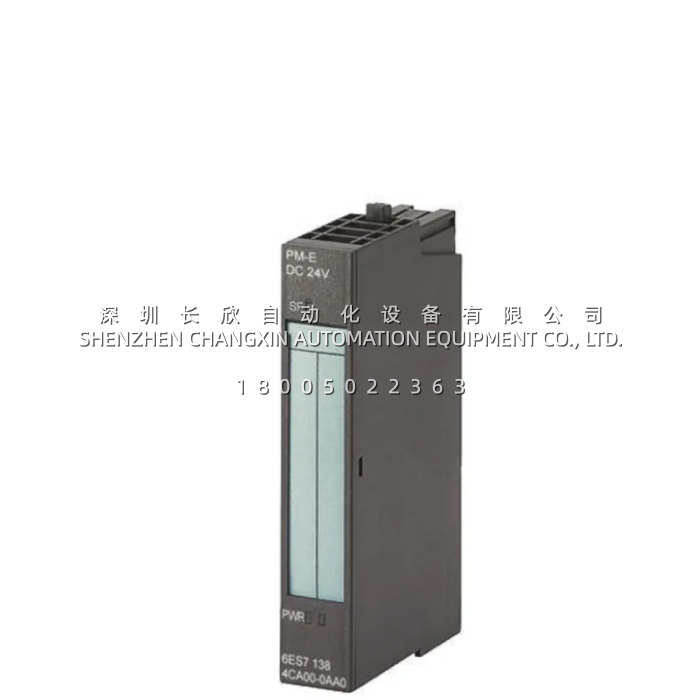

- 型号 (Model): 6ES7138-4CA50-0AB0
- 品牌 (Brand): 西门子 (Siemens)
- 系列 (Series): SIMATIC DP / ET 200S
- 核心功能 (Core Function): 为 ET200S 站内的电压组提供电源并监测负载电压
- 产品类型 (Type): 电源模块 / PM-E
- 关键规格 (Key Specs): 24-48V DC 宽输入；10A 载流；带诊断；15mm 宽
- 成色: 已停产备件，市面流通为库存或二手件
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 6ES7138-4CA50-0AB0 |
| 制造商 | 西门子 (Siemens) |
| 适用系统 | SIMATIC ET 200S |
| 输入电压 | 24-48V DC |
| 最大载流能力 | 10 A（最高 60°C） |
| 空载电流消耗 | ≤ 12 mA |
| 功率损耗 | 典型 0.5 W |
| 短路保护 | 无内置；需外部断路器（B/C特性） |
| 反极性保护 | 有 |
| 诊断功能 | 有（负载电压缺失监测） |
| 诊断 LED | PWR（绿色）/ SF（红色） |
| 电位隔离 | 有（负载电压与背板总线之间） |
| 绝缘测试电压 | 500V DC |
| 结构宽度 | 15 mm |
| 外形尺寸 (H×W×D) | 81 × 15 × 52 mm |
| 重量 | 约 35 g |
| 产品生命周期 | 2024年10月1日起停产（PM500） |
产品深度介绍
6ES7138-4CA50-0AB0 是 ET200S 分布式 I/O 系统中的一款电源模块，属于 PM-E（Power Module Economy）系列。它不直接驱动负载，而是作为电压组的”供电中枢”——为插在同一电压组内的所有电子模块提供工作电源，并持续监测负载电压状态。简单说，它相当于 ET200S 站内的一个带监控功能的配电节点。
这个模块的输入电压范围相当宽，支持 24V 到 48V DC，最大载流能力为 10A（最高环境温度 60°C）。与 ET200S 的许多模块一样，它的结构宽度只有 15mm，配合对应的 TM-P 终端模块（Terminal Module）安装 。接线本身不在电子模块上完成，而是通过底部的终端模块，这也是 ET200S 系统支持热插拔的基础。
一个需要特别注意的配置点是：该模块本身不带短路保护 。这意味着前端必须配置合适的外部断路器（推荐 B 或 C 脱扣特性），否则一旦负载侧发生短路，电源或线路可能受损。好在模块自带反极性保护，接反电源正负极不会造成损坏 。诊断方面，它通过绿色 PWR LED 指示负载电压是否正常，红色 SF LED 指示组故障 ，排查问题时比较直观。
