关键技术规格

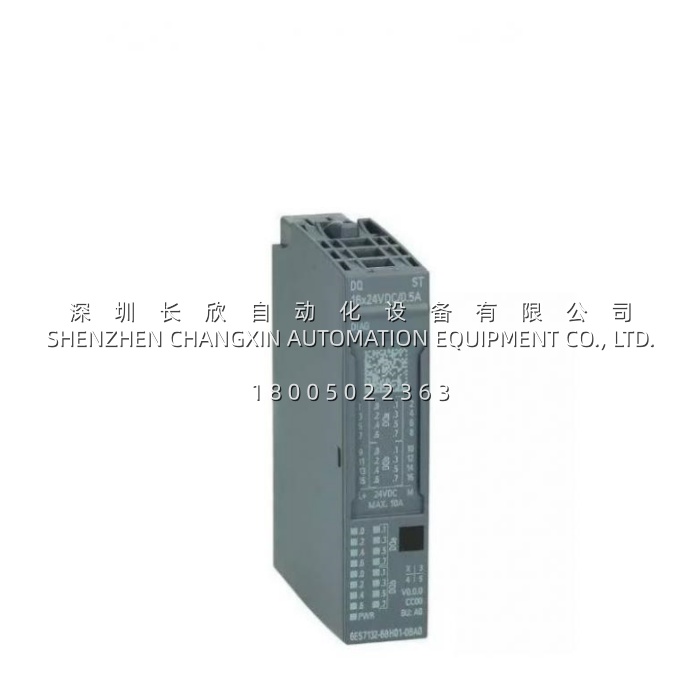

| 参数项 | 参数值 |
|---|---|
| 产品型号 | 6ES7132-6BH01-0BA0 |
| 制造商 | Siemens (SIMATIC ET 200SP) |
| 产品类型 | 数字量输出模块 DQ 8×24V DC/0.5A |
| 通道数 | 8 DO (24 V DC) |
| 每组通道 | 1 组 × 8（共用 1 个 24 V 供电 L+ 和 1 个 M，自 BU 引入） |
| 输出类型 | 晶体管 sourcing（正开关，PNP 现场惯例） |
| 额定输出电流 | 0.5 A/点，合计 模块级限流依 BU 供电能力 |
| 供电方式 | 经 BU BaseUnit 的 AUX 端子引入 24 V DC（L+ / M），模块自身从 BU 背板取 5 V 总线 |
| 端子类型 | Push-In（在 BU 上，非模块本体），单线 0.25~1.5 mm² |
| 模块宽度 | 15 mm（ET 200SP 模块统一 15 mm 高×薄） |
| 安装方式 | 插装于 BU BaseUnit 上方，卡扣锁定，BU 锁 DIN 轨 |
| 配套 IM | IM 155-6 PN ST/BA/HF（PROFINET）或 IM 155-5 DP（PROFIBUS） |
| 工程工具 | TIA Portal V13+ / STEP 7 V5.5+（含 HSP） |
| 工作温度 | -30 °C ~ +60 °C（ET 200SP 拓宽档，-30 起） |
| 防护 | IP20（柜内 DIN 轨） |
| 状态 LED | 每通道输出状态绿 + 模块 SF / MAINT |
📖 产品深度介绍
和上条 6ES7131-0BL00（ET 200S，15 mm 电子模块 + 6ES7193 端子底座两层）比，6ES7132-6BH01-0BA0 是下一代 ET 200SP 的架构——模块 15 mm 本身不带端子，端子全部在底下的 BU BaseUnit（6ES7193-6BP00 / 6BK00 / 6AR00 类）上，BU 锁 DIN 轨、模块卡 BU 上方。和上代 ET 200S 的差别三处最关键：
第一，BU 替代了”端子底座”概念但能力更强——ET 200S 的端子底座 (TM-E15x24) 只是接线+机械锚点，AUX 供电要模块自己引；ET 200SP 的 BU 除了接线 Push-In，还承担 AUX 24 V 供电母线（L+ / M 跨 BU 可桥接，用 BU 侧面的 AUX 跳线夹），一组 24 V 供电能喂过 4~5 个 BU（依 BU 类型），省掉每模块单独拉 24 V 的麻烦。6BH01 这模块的 8 DO 的 24 V 供电（L+ 给负载正、M 回 BU M）就是从 BU 的 AUX 来的，模块本身只抽 BU 背板的 5 V 总线做逻辑。
第二，密度再上一档——ET 200S 电子 15 + 端子 15 = 30 mm 总宽/每模块；ET 200SP BU+模块纵向叠，DIN 轨横向只占 BU 的宽度（BU 有 15 mm / 20 mm / 30 mm 三种宽，依 AUX 电流和是否要 AUX 端子选），模块本体 15 mm 但悬在 BU 上方不占额外 DIN 宽。同 1 米 DIN 轨，ET 200S 大概塞 12~16 个电子模块（含端子），ET 200SP 能塞到 30+ 个 BU+模块（BU 15 mm 款时），是现在新站高密度首选。
第三，TIA 原生 + IM 155-6 PN——ET 200SP 是 TIA Portal 2013 后西门子的主推分布式，上位 S7-1200/1500 走 PROFINET 一把抓，老 ET 200S 站迁移 ET 200SP 是当前最热的 spare+改造话题。6BH01 是 SP DQ 族里 8 点标准型（0.5 A/点，晶体管 sourcing），和 SP DQ 16（6BF00-0CA0）是兄弟——8 点适合分组细或负载小的场景（阀限位确认、指示灯、小继电器线圈），16 点适合紧凑 DO 堆。
采购报单最高频坑：只买 “6ES7132-6BH01” 回头发现没 BU 接不了线也没 24 V 供电——还差一个 6ES7193-6BP00-0DA0（BU15 标准型，AUX 端子，Push-In）或依负载电流选 BU20/B30。模块和 BU 是两个订货号，且 BU 的 “15/20/30” 宽和 “AUX 电流 10 A vs 20 A” 要按本模块及邻模块的 24 V 总抽取算——6BH01 单模块 8×0.5 A = 4 A 峰值，但邻模块如果也是 DO 或 DI 耗 AUX，BU 15（10 A AUX）可能顶，要跳 BU20（20 A AUX）。
