产品核心摘要

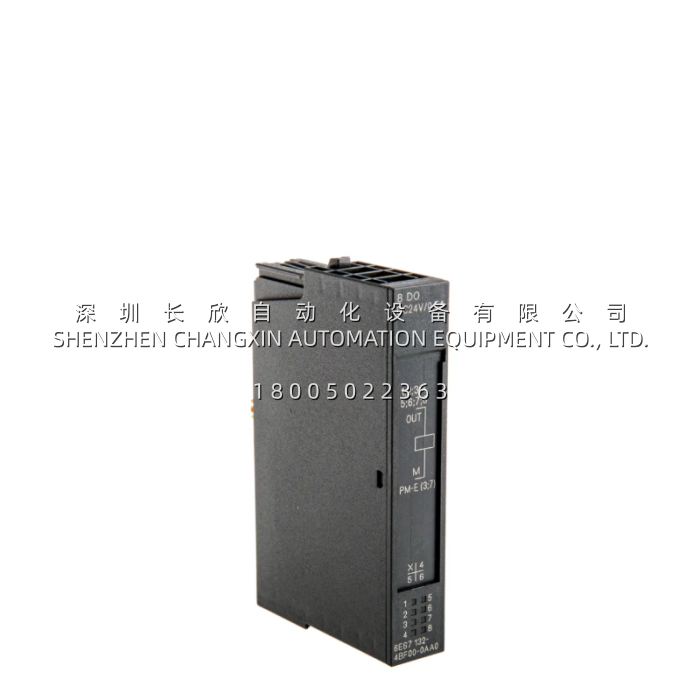

- 型号 (Model): 6ES7132-4BF00-0AA0
- 品牌 (Brand): 西门子 (Siemens)
- 系列 (Series): SIMATIC ET 200S
- 核心功能 (Core Function): 将 PLC 的数字指令转换为 8 路 24V DC 输出信号驱动现场设备
- 产品类型 (Type): 数字量输出电子模块 / 8DO
- 关键规格 (Key Specs): 8 通道 x 0.5A；15mm 结构宽度；短路保护；支持热插拔
- 成色： 该型号已停产，市面流通多为库存备件
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 6ES7132-4BF00-0AA0 |
| 制造商 | 西门子 (Siemens) |
| 适用系统 | SIMATIC ET 200S（需配合终端模块和接口模块使用） |
| 输出点数 | 8 路数字量输出 |
| 输出额定电压 | 24V DC |
| 输出额定电流 | 0.5A / 通道，总电流最大 4A / 模块 |
| 输出信号”1″最小电压 | L+ (-1.0 V) |
| 信号”0″剩余电流 | ≤ 0.3 mA |
| 短路保护 | 有，响应阈值典型值 1.5A |
| 阻性负载开关频率 | 最大 100 Hz |
| 从”0″到”1″延迟 | 最大 300 µs |
| 从”1″到”0″延迟 | 最大 600 µs |
| 通道间隔离 | 否 |
| 通道-背板总线隔离 | 是 |
| 功率损耗 | 典型值 1.5 W |
| 结构宽度 | 15 mm |
| 重量 | 约 40-44 g |
| 产品生命周期 | PM410：2023年10月1日停产，仅供应有限备件 |
产品深度介绍
2006 年，西门子为了回应工厂自动化对控制柜安装空间越来越苛刻的要求，推出了 ET200S 的高密度数字量模块系列，6ES7132-4BF00-0AA0 就是其中 8 点数字量输出的代表型号 。它的核心价值很直接：在 15mm 的窄体宽度里塞进 8 个输出通道。相比早期 4 通道模块，同样的机柜宽度可以多放一倍的 I/O 点——对于控制柜寸土寸金的产线来说，这是个实实在在的改进。
这块电子模块本身只负责信号转换，不直接接线。它必须插在对应的终端模块（Terminal Module）上才能工作，用户可以根据现场需求选择螺钉型、弹簧型或快连型端子 。这种分层设计的好处是更换电子模块时不用动现场接线——拔下旧的插上新的就行，也就是 ET200S 标志性的热插拔功能。模块自带短路保护和反极性保护，通道输出状态有绿色 LED 指示灯，现场排查故障时一目了然
