关键技术规格

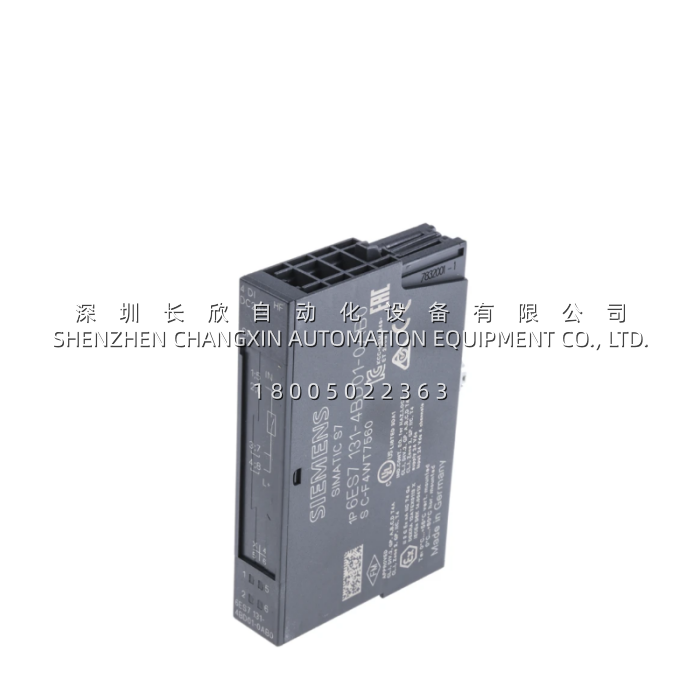

- 产品型号: 6ES7131-4BD01-0AB0
- 制造商: Siemens
- 产品类别: SIMATIC ET 200S 数字量输入电子模块（HF 高性能型）
- 通道数: 4 DI
- 输入电压: 24 V DC（允许 20.4–28.8 V），反向极性保护
- 输入特性: IEC 61131 Type 1，漏型（P-reading / sinking），适配源型传感器
- 输入电流: 信号 “1” 典型 8 mA @24 V
- 输入延时: 参数化 4 档——0.1 / 0.5 / 3 / 15 ms（HF 型独有，ST 型 0AA0 固定 ~3 ms）
- 编码器供电: 从 L+ 引出，min L+(-0.5 V)，额定 500 mA，电子短路保护，最大 quiescent 1.5 mA（2-wire 传感器）
- 电缆长度: 屏蔽 max 1000 m，非屏蔽 max 600 m
- 诊断: 编码器短路诊断（输出对地短）、模块级 SF 组错红 LED + 每通道绿 LED（HF 型独有）
- 隔离: 通道↔背板总线光电隔离；通道间不隔离
- 地址空间: 打包 4 bit / 不打包 1 byte
- 功耗: 典型 0.7 W
- 尺寸: 15 × 81 × 52 mm（W×H×D），15 mm 宽是 ET 200S 电子模块标准窄体
- 重量: ~35 g
- 背板抽取: 3.3 V DC max 10 mA
- 包装: 5 件/包（ET 200S 电子模块标准 pack 5）
⚠️ ET 200S 电子模块 ≠ 独立模块：4BD01 只是”电子模块（EM）”，必须插在 Terminal Module（TM，端子模块） 上才能接现场线。常用 TM 匹配：螺丝端子 6ES7193-4CA40-0AA0、弹簧端子 6ES7193-4CB00-0AA0（依 ET 200S 机架是标准/EX 型选对应 TM，具体以 IM + 机架手册为准）。采购单里 4BD01 + TM 一起出，单买 EM 回来插不进导轨是高频漏项（类比 S5 的 “CPU 漏 376″）。
产品深度介绍
6ES7131-4BD01-0AB0 在 ET 200S 家族里属于 “4 DI HF 老款”——跟它成对的是 6ES7132-4BD01-0AB0（4 DO HF 24 V / 0.5 A），两套一左一右插在 IM 151-1（PROFIBUS）或 IM 151-3（PROFINET）后面，做 S7-300/400/1500 主站的远程 DI 站，或者挂 S5-155U + CP 5431 做 DP 从站侧。15 mm 窄体，5 件一包，ET 200S 导轨上可以 DI/DO/AI/AO/功能模块混插，按需要拼。
HF 和 ST 的差异是采购决策的核心。同是 “4 DI 24 V”，4BD01-0AA0 是 ST（标准），4BD01-0AB0 是 HF（高性能）——西门子客服原话 “后者(0AB0)可以替代前者(0AA0)，需在硬件组态中重新组态”。HF 比 ST 多三样：① 输入延时 4 档参数化（0.1 / 0.5 / 3 / 15 ms），ST 固定 ~3 ms；② 编码器短路诊断（输出对地短，module-by-module）；③ SF 组错红 LED + 每通道绿（ST 只有通道绿，无 SF 组错）。价格差不大，所以市面流通的 NOS 基本是 0AB0（HF），0AA0（ST）多为老站拆机。
生命周期这块要给一句：4BD01-0AB0 已是老款 HF，新项目的同档替代是 6ES7131-4BF00-0AA0（订货段从 4BD→4BF，功能同 4 DI HF 24 V，IM 151 新固件优先认 4BF00）。老站备件继续用 0AB0 没问题，新组态建议直接 4BF00，避免再过几年 0AB0 彻底 PM。ET 200S 整体 Siemens 还在维持（是 S7-300 时代分布式 I/O 的主力，S7-1500 时代推的是 ET 200MP/SP，但 ET 200S 老站还在大批跑），电子模块这一层迭代是”老款 4BD → 新款 4BF”的路子。
