关键技术规格
| 参数 | 值/说明 |
|---|---|
| 产品型号 | 6ES5701-2LA12 |
| 制造商 | Siemens AG |
| 产品类型 | 扩展子机架 (Extension Sub-rack) |
| 所属系列 | SIMATIC S5 — ER 701-2 |
| 适用控制器 | S5-115U / S5-115F |
| 模块插槽数量 | 7个 (自由模块插槽，可安装I/O、通信等模块) |
| 配置方式 | 分布式配置 (无IP，即无需独立IP地址即可作为扩展从站运行) |
| 重量 | 约 2.5 – 3.5 kg |
| 尺寸 (宽×高×深) | 约 420mm × 216mm × 170mm |
| 安装方式 | 标准机架安装 (可安装于控制柜内) |
| 防护等级 | IP20 (柜内安装) |
| 工作温度 | 0°C 至 +60°C |
| 存储温度 | -40°C 至 +70°C |
| 相对湿度 | 5% 至 95% (无冷凝) |
| 原产地 | 德国 |
产品深度介绍

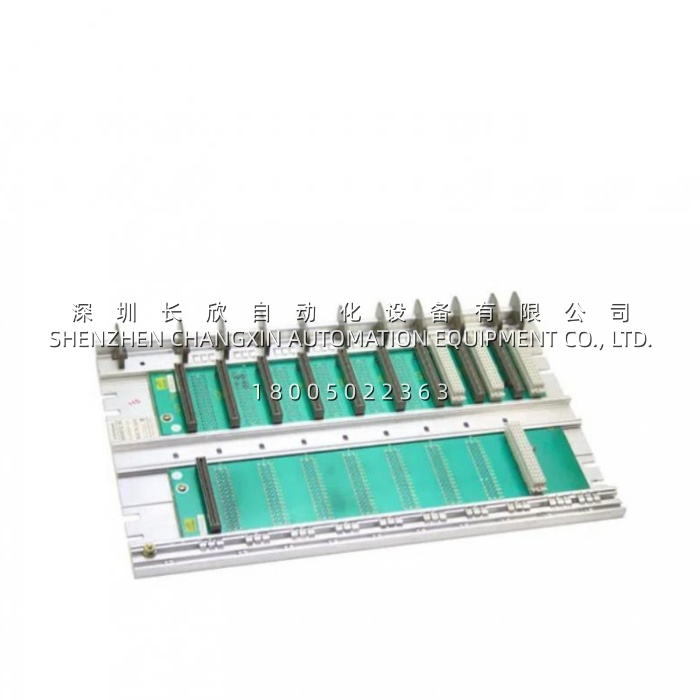

西门子 6ES5701-2LA12，通常叫做 ER 701-2 扩展子机架，是 SIMATIC S5 系列里专门为 S5-115U 和 S5-115F 控制器准备的扩展骨架。你手里要是有 S5-115U 的主机架，槽位插满了，I/O 点数不够用，就得靠它来扩容——这块 7 槽的机架就是干这个活的 。
