西门子 6ES5700-2LB11 安装机架 | S5系统 CR2双段机架 18槽

关键技术规格

产品深度介绍

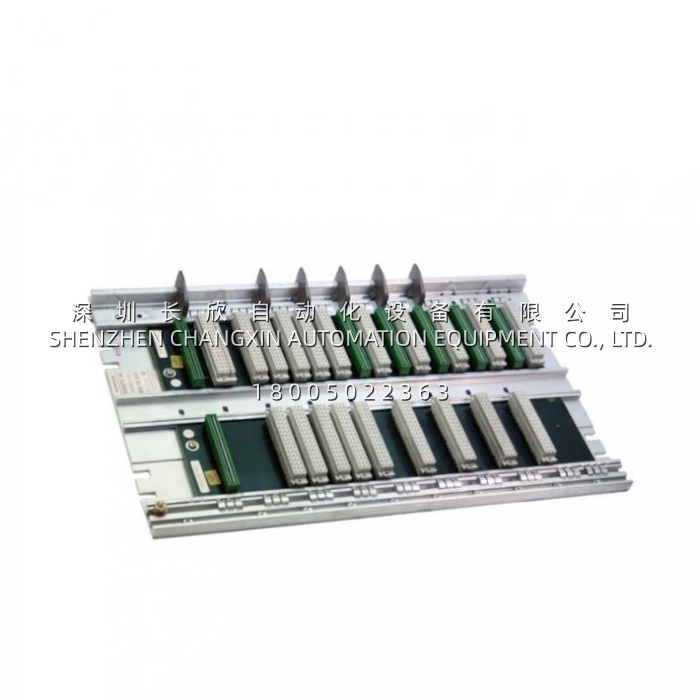

西门子6ES5700-2LB11是SIMATIC S5系列中CR2型中央机架，属于S5系统里尺寸最大、功能最强的机架之一。它提供18个标准槽位，分为两个独立的段（Segment A和Segment B），每段9个槽位，内部集成K-Bus和C-Bus两套背板总线。

这块机架最值钱的地方是它的”双段独立”结构。两个段在物理上是同一个机架，但总线是隔开的。这意味着你可以把两块CPU分别插在两段里，通过专用的同步模块做数据实时镜像，实现全硬件热备冗余。一旦主CPU故障，备用CPU能在毫秒级完成无扰切换。这种配置在炼油、核电、大型化工这些绝对不能停机的场合，属于刚需。

另一种用法是：一段插CPU做主控，另一段插接口模块（IM），用来连接远程扩展机架，实现成百上千个I/O点的分布式控制。这也解释了为什么它叫CR2而不是CR1——CR1是单段机架，CR2是双段机架，名字里的”2″指的就是两段结构。

该型号早在2011年前后就已停产。现在S5-155U系统在全球各地的大型连续生产线上还有不少在跑，这个机架一旦坏了，整条线的结构件都得跟着换，所以它也是S5备件里”块头最大”的刚需货之一。采购时务必确认成色——这种大型金属框架运输成本高，翻新和全新库存的价格差距也很大。
