关键技术规格
| 参数项 | 数值 / 说明 |
|---|---|
| 产品型号 | 6ES5700-1LA11 |
| 品牌 | Siemens |
| 系列 | SIMATIC S5，CR 700-1 中央安装机架 |
| 适用控制器 | S5-115U 中央控制器（Central Controller） |
| 模块槽位 | 7 个自由槽位（装 CPU + I/O + CP + 电源等） |
| 外形 | 19 英寸机架式（483 mm 宽） |
| 尺寸 (W×H×D) | 483 × 215 × 325 mm（以原厂手册为准） |
| 重量 | 约 11 kg（钢壳环氧涂层，[注]allmendinger 标 2.8 kg，疑似裸机架，采购核验） |
| 材质 | 高强度钢 + 环氧粉末涂层 |
| 背板 | 集成 S5 背板总线，5 V DC 由电源模块经背板分配 |
| 安装方式 | 19″ 机柜 / 控制柜螺钉固定 |
| 工作温度 | -20°C 至 +55°C |
| 认证 | CE / UL / CSA |
| 配套电源 | 需另配 S5 电源模块（如 6ES5955 系列）插机架，机架本体不带电源 |
产品深度介绍

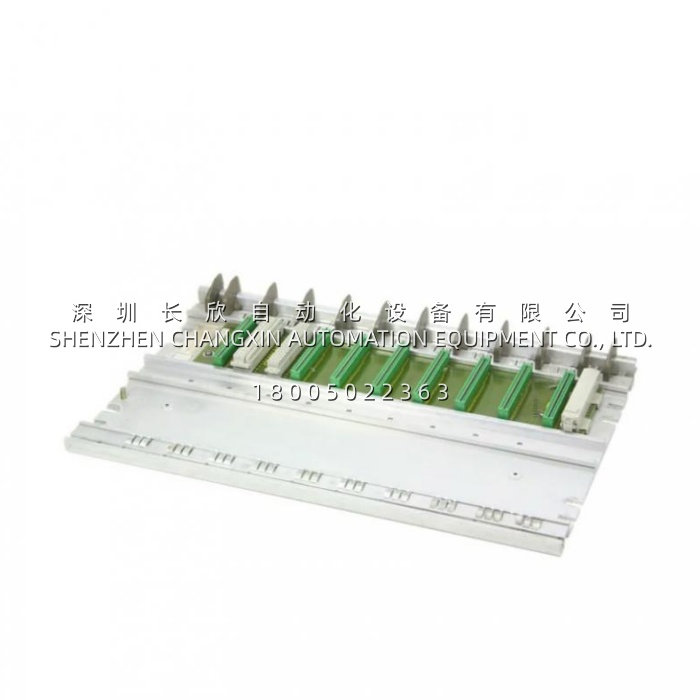

Siemens 6ES5700-1LA11 是 SIMATIC S5 的 CR 700-1 中央安装机架，专给 S5-115U 中央控制器用，19 英寸宽，7 个模块槽位，集中式配置——CPU、电源、DI/DO、AI/AO、CP 526 这些都插它背板上，5 V 背板电由另插的 6ES5955 电源模块经背板总线分给各槽。S5-115U 当年是中型产线的主力（包装线、水处理、小型冶金辅助、试验台），这台机架就是它的”骨架”，金属壳环氧涂层，抗振动，S5 还在跑的场子里属于”不动则不坏，但坏了整柜趴窝”的关键机械件。
采购最容易混淆的两点提前说：
- 第一，-1LA11 是 S5-115U 中央机架（7 槽），别和 S5-100U 的小型机架 6ES5700-0LA11（4 槽，更小）混，也别和 S5-135U/155U 用的 UR 型机架（6ES5700-8UA11 之类）混——槽数、背板定义、宽度都不一样，插错 CPU 不认。
- 第二，6ES5700-1LA11 是中央机架（CR），不是扩展机架（ER，如 6ES5700-8MA11 配 IM 306 那种）——中央机架装 CPU 和主 I/O，扩展机架靠 IM 306 级联出去，两者不能互替。
市面流通主要是欧洲拆机测试件和少量 NOS，钢壳寿命长但背板总线镀金触点氧化是通病（二十多年了，尤其南方潮仓），采购建议挑带触点清洁+上电测试报告的，裸机架不测盲发的风险在背板。S5-115U 还在跑的线建议至少备 1 台同型号整机（含背板+导轨+附件），因为机架坏了不光换模块能解决，整柜迁移到 S7-1200/1500 + ET 200SP 或 S7-1500 + ET 200MP 是彻底解，BOM 可单独出对照（S5-115U 整柜 → S7-15xx + ET 200，机架层级消失，改分布式）。
