关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 6ES5526-3LA11 |
| 模块身份 | CP526 串行通讯处理器（非 CPU，勿与 6ES5941/942 混淆） |
| 适配机架 | S5-115U / S5-135U 扩展槽（非 90U/100U 窄机架，槽位尺寸不同） |
| 接口类型 | V.24 / TTY 串行接口（早期 PG/PC 联机 + 第三方串口设备） |
| 连接对象 | PG（编程器）/ PC（STEP 5 侧）+ 串口打印机/终端/早期第三方设备 |
| 协议层级 | S5 内部基于 CP 固件，外部 V.24 帧（具体波特率范围以手册为准，早期 V.24 常见 9.6 / 19.2 kbps 级） |
| 与 CPU 关系 | 搭档件——CPU 941/942（6ES5941-0UA11 之类）插 CPU 槽，CP526 插扩展槽，CP 走 S5 内部总线与 CPU 交换数据 |
| 前连接器 | 需核对——CP526 通常用 15 针 D-SUB 或 9 针 D-SUB 走 V.24/TTY，具体以铭牌为准（不同于 I/O 模块的 20 针） |
| 背板取电 | 5 V 背板总线（具体电流以铭牌为准） |
| 工作温度 | 0 – 60 °C |
| 尺寸 (W×H×D) | 约 135 × 80 × 60 mm（与 S5 I/O 模块同面板尺寸，但深度和接头不同） |
| 重量 | 约 0.3 kg 级 |
| 编程环境 | STEP 5，CP526 侧需加载 CP 固件/参数块 |
产品深度介绍

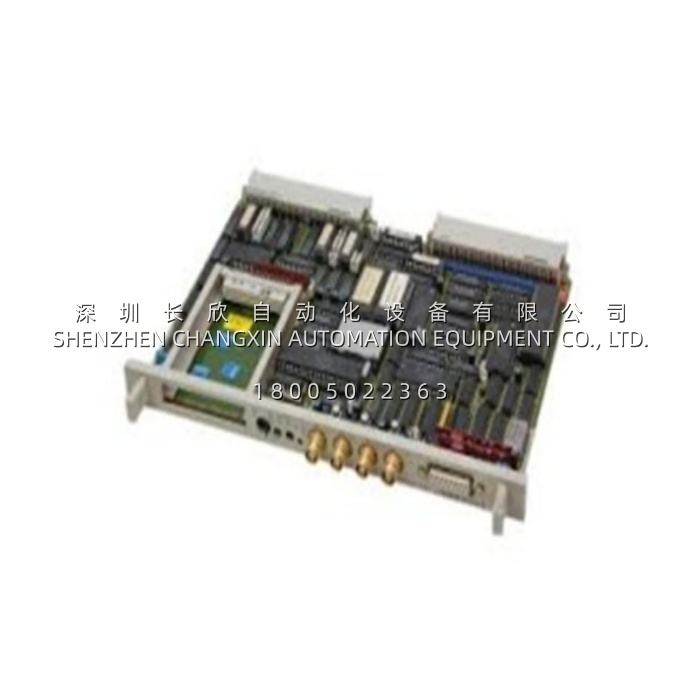

6ES5526-3LA11 是 SIMATIC S5 的 串行通讯处理器，插在 S5-115U / 135U 的扩展槽里，跟 CPU 槽里的 6ES5941/942（CPU 941/942）搭档干活——CPU 跑 STEP 5 用户程序， 专管 V.24/TTY 这条串行链路，一头接 PG/PC（早年 STEP 5 下载、在线监视走的就是这条 V.24），另一头可以挂串口打印机、终端或早期第三方串口设备。115U 机架常见槽位是”CPU 941 + 若干 DI/DO/AI/AO + “这样排， 占一个扩展槽，不走过程量，走的是运维和第三方通讯。
S5 全线 PM410， 这只也 “deleted without replacement”，而且比 DI/DO/AO 更难找——原因有两个：一是 S5 老线改造时通讯侧往往先动（换 S7-300 + CP 343 或 ET200）， 拆下来就闲置；二是 CP 类测试比 I/O 麻烦，DI/DO 量通断 LED 就行， 得测 V.24 握手 + 波特率 + STEP 5 联机握手，拆机件不测直接出容易到手 PG 连不上。
采购坑点三个：① 别当 CPU 买——5526 是 CP，941/942 才是 CPU，商家页面写”CPU 模块”是错的；② 机架别拿错—— 走 115U/135U 扩展槽，90U/100U 窄机架没有这条 CP 的位置；③ 前连接器可能不是 20 针——I/O 模块（5431/5441 那支）是 20 针扁插， 的 V.24/TTY 常见是 9 针或 15 针 D-SUB，订货时要把电缆（如 6ES5 732-… PG 电缆）一起核，别模块到了插头对不上。
跟前几只串起来看：115U 宽机架满配常见是 5941-0UA11（CPU 941）+ 5431-8MA11（DI）+ 5441-7LA13（DO 24V）+ 5458-7LB11（DO 230V）+ 5465-7LA13（AI）+ 5470-8MC11（AO）+ + 空槽 5491-0LB11，全套齐。
