关键技术规格
| 参数 | 规格说明 |
|---|---|
| 产品型号 | 6ES5498-1AA31 (6ES5 498-1AA31) |
| 制造商 | Siemens（西门子） |
| 产品类型 | 量程范围子模块（Range Submodule / 量程卡） |
| 配置量程 | ±10 V（双极性电压档） |
| 适配母模块 | 6ES5 460-4UAxx（8 AI） / 6ES5 465-4UAxx / 465-7LAxx（16 AI） |
| 覆盖通道数 | 4通道/组（每张卡管辖一组4个AI通道） |
| 测量原理 | 母卡积分式A/D；量程由该卡的硬件增益电阻网络决定 |
| 编码方式 | 12-bit+符号位 / 13-bit two’s complement |
| 数字映射 | ±10V ↔ ±2048 counts（满量程编码） |
| 物理形态 | 无源小卡，金手指触点，带编码键位 |
| 重量 | 约 0.01 kg |
| 尺寸 | 约 2 × 2 × 5 cm |
| 生命周期 | PM500 — 已停产 |
产品深度介绍

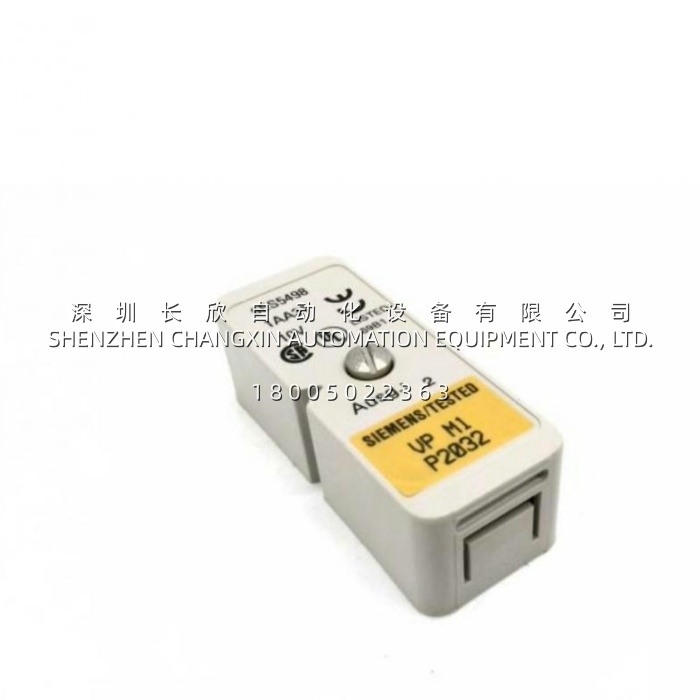

6ES5498-1AA31 是西门子SIMATIC S5系列模拟量输入模块的“量程卡”，隶属498产品线。它本身不是一块独立工作的模块，而是一张插在母模块（460或465系列AI卡）面板小槽里的无源子卡。这块小卡上没有任何有源器件——全是电阻网络和焊盘跳线——它的唯一任务是通过硬件接线告诉母卡前端的模拟放大器：“我这组4个通道的量程是±10V”。
打开S5-115U或135U机柜前门，在模拟量输入模块的面板上能看到两个或四个小矩形盖板（取决于母卡是8通道还是16通道），掀开盖子就是插498量程卡的位置。每组4个通道对应一张卡，所以8通道的460母卡要插2张，16通道的465母卡最多插4张。
为什么叫“量程卡”不叫“模块”？ 因为它的工作原理不是数字配置，而是硬件分压：±10V信号进来，经过量程卡上的精密电阻网络衰减/调整后，送入母卡的A/D转换器。插了-1AA31这张卡，母卡那组通道就知道满量程对应±10V，编码是±2048个counts（13-bit two’s complement）。
±10V档位一般用在哪儿？ 标准工业模拟信号输出（0-10V或±10V）的传感器、执行器、变频器速度给定、位置反馈、液压伺服阀指令——这些信号范围普遍落在±10V内。如果你的现场信号是0-20mA或4-20mA，要插的是-1AA41（±20mA）或-1AA51（4-20mA二线制）；如果是mV级或Pt100，要插的是其他后缀。
