西门子 6ES5482-7LA11 | SIMATIC S5 数字量输入输出模块 8DI/8DO

关键技术规格

产品深度介绍

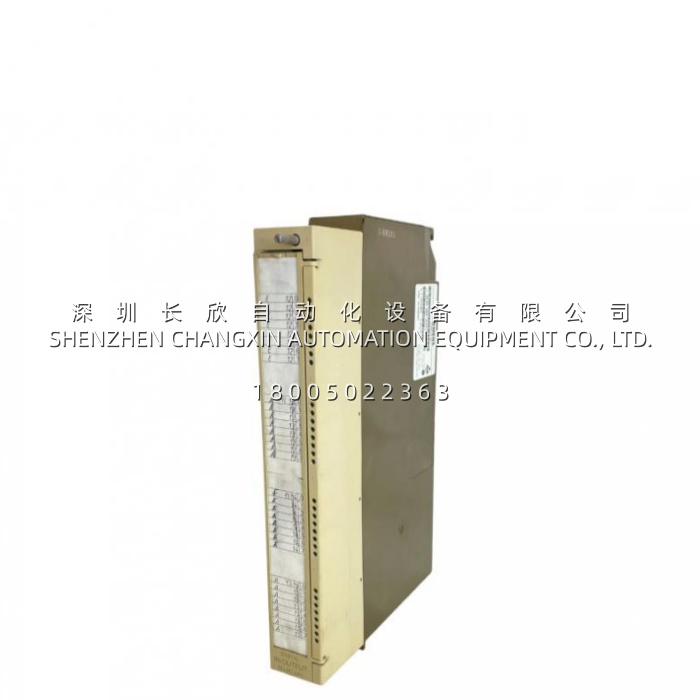

西门子 6ES5482-7LA11 是SIMATIC S5-482系列的数字量输入输出混合模块，在一块板卡上集成了8路数字量输入和8路数字量输出。这种“二合一”的设计在当年算是个巧妙安排——控制柜里插槽位紧张时，一块模块顶两块用，既省空间又省背板成本。

这块模块在现场干的是“前后端通吃”的活：输入侧读取按钮、限位开关、接近传感器送来的通断信号；输出侧驱动指示灯、继电器、小功率电磁阀的执行动作。一个模块同时搞定信号采集和控制输出，在现场设备相对集中的工位特别实用。

和之前聊过的纯输入或纯输出模块不同，6ES5482-7LA11采用的是非浮地（Non-floating）设计，输入和输出的公共端（M端）是固定的，不能像浮点式模块那样灵活组态。这意味着接线时需要注意现场电位的一致性，如果不同信号源的地电位有差异，可能需要额外处理。模块内部采用光耦隔离，把现场侧和CPU侧的电气回路切开，有效抵挡电磁干扰和电压浪涌。

S5系列早在2010年左右已全线停产，市面上流通的基本是原装库存或翻新件。采购时需特别注意通道数问题——中文资料普遍标注8入/8出，个别英文渠道标注16入/16出。两种说法差异较大，可能与模块的不同版本或变体有关，建议采购前核对实物标签。
