产品核心摘要

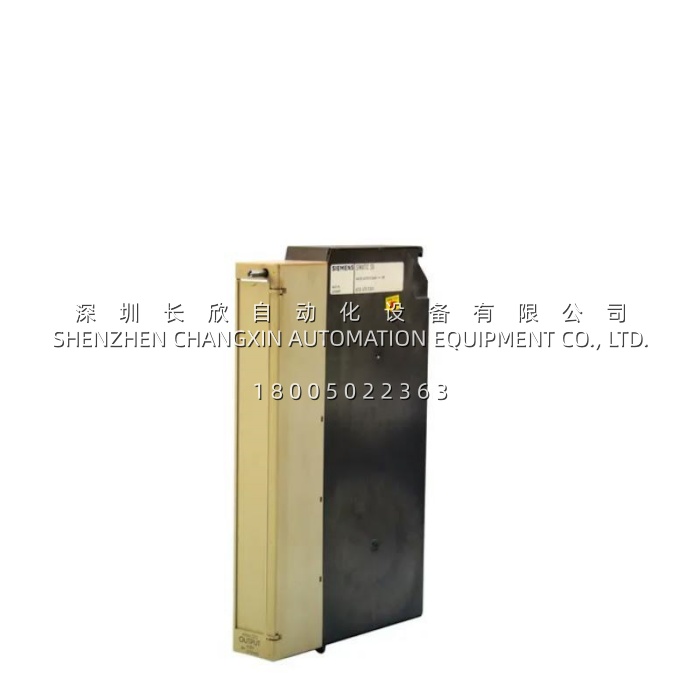

- 型号: 西门子 6ES5470-7LA12 (6ES5 470-7LA12)
- 品牌: Siemens (德国)
- 系列: SIMATIC S5 — 470 系列模拟量输出模块
- 核心功能: 8通道模拟电压信号输出，驱动变频器、调节阀等执行机构
- 产品类型: 模拟量输出模块 (Analog Output Module, AO)
- 成色: 全新原装(New Surplus)/拆机翻新件可选，需核实
- 关键规格: 8通道 | 电压输出(0~10V或1~5V，配量程模块切换) | 12位分辨率 | 适配S5-100U/115U/135U
关键技术规格
| 参数 | 规格 |
|---|---|
| 产品型号 | 6ES5470-7LA12 |
| 品牌 | Siemens (西门子) |
| 产品系列 | SIMATIC S5 470 |
| 模块类型 | 模拟量输出模块 (Analog Output Module) |
| 输出通道数 | 8 路 |
| 输出信号范围 | DC 0~10V 或 1~5V (通过量程模块切换) |
| 分辨率 | 12位加符号位(13位二进制补码) |
| 转换原理 | 电压—时间转换(积分型) |
| 输出阻抗 | 约 250Ω |
| 建立时间 | ≤ 1ms |
| 线性误差 | ±0.2% FS (满量程) |
| 适用机架 | S5-100U / 115U / 135U |
| 电源电压 | 24V DC (与机架总线共用) |
| 重量 | 约 0.3kg ~ 0.97kg (来源差异较大) |
| RoHS合规 | 不符合 |
| 生命周期状态 | PM500: 已于2010年10月1日停产，无替代产品 |
⚠️ 规格说明：不同渠道对该模块的输出范围描述有差异——部分标注为±10V/0~20mA，部分标注为0~10V/1~5V。西门子官方已无该型号在售页面，以实物铭牌标注为准。下单前务必与供应商确认模块具体版本和输出范围。
产品深度介绍
西门子6ES5470-7LA12是SIMATIC S5系统中470系列的8通道模拟量输出模块。它把PLC算好的数字量转成0~10V或1~5V的模拟电压信号，去驱动现场的变频器给定、阀门定位器、记录仪这些设备 。
这块模块用的是电压—时间转换（积分型）原理，工频抗干扰能力不错，适合现场环境不太干净的老产线 。分辨率12位加符号位，满量程10V对应的最小可辨电压约2.44mV 。模块本身不固化输出范围，得靠配套的量程模块（比如6ES5 470-7LB11这类）来切换0~10V还是1~5V，选型的时候量程板得一起配齐 。
和同系列的7LB12（电流4~20mA）相比，7LA12的优势是输出阻抗低、驱动能力强，适合直接接电压型负载；但传输距离受电压降限制，超过50米信号衰减就明显了，远距离得加信号调理器 。
这块模块已于2010年10月1日正式停产，且无直接替代型号，西门子也不再提供技术支持 。现在市面上流通的基本是当年的库存新件（New Surplus）或者从旧系统拆下来的二手件。买的时候留意两件事：一是确认输出范围版本是否和系统匹配，二是该产品不符合RoHS环保标准，出口或者有环保合规要求的项目需要注意 。
