产品核心摘要

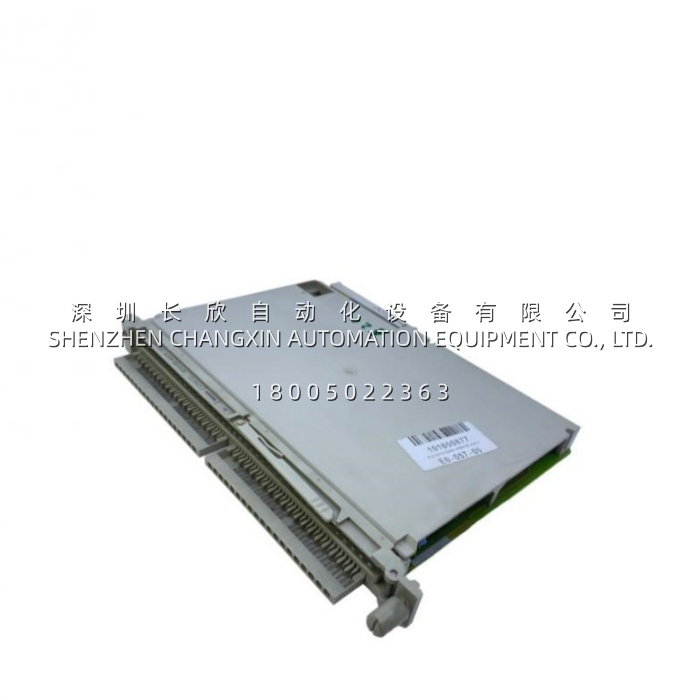

- 型号 (Model): Siemens 6ES5430-4UA13（6ES5 430-4UA13）
- 品牌 (Brand): Siemens（西门子），德国
- 系列 (Series): SIMATIC S5 — 430 数字量输入模块系列
- 核心功能 (Core Function): 采集现场数字量信号（开关、传感器、继电器触点），转换为PLC可处理的逻辑状态
- 产品类型 (Type): 数字量输入模块 (Digital Input Module)
- 关键规格 (Key Specs): 32通道 24V DC | 隔离型（1组32路共地）| Compact版本U型 | 典型输入电流7.0mA | 响应时间典型4ms
- 成色: 全新原装 (New Surplus) 或测试合格拆机件，非翻新
- ⚠️ SIMATIC S5 已全线停产 (EOL)，库存有限
关键技术规格
| 参数 | 规格值 |
|---|---|
| 订货号 | 6ES5430-4UA13 |
| 产品描述 | SIMATIC S5 430 数字量输入模块，隔离型，Compact版本U |
| 适用系统 | SIMATIC S5-135U / S5-155U（直接插装）；S5-115U需配适配器外壳6ES5491-0LB11 |
| 输入通道数 | 32 点（1组，共地隔离） |
| 额定输入电压 | 24 V DC（20.4–28.8 V） |
| 逻辑0电压范围 | -3 V ~ +7 V（反极性保护允许最多8个输入同时反接） |
| 逻辑1电压范围 | 13 V ~ 33 V |
| 额定输入电流 | 7.0 mA（典型值） |
| 输入阻抗 | 3.3 kΩ（典型值） |
| 最大输入频率 | 100 Hz |
| 响应延迟（0→1） | 典型4 ms（范围2.5–6.5 ms） |
| 响应延迟（1→0） | 典型3 ms（范围1.4–5.0 ms） |
| 背板电流消耗 | 5 V DC，典型100 mA |
| 功耗（额定运行） | 约8.3 W |
| 允许电缆长度 | 非屏蔽600 m / 屏蔽1000 m（最大） |
| 隔离耐压 | 各组与地之间：1250 V AC（按VDE 0160） |
| 工作温度 | 0 ~ +60 °C |
| 尺寸（宽×高×深） | 20 mm × 255 mm × 195 mm |
| 重量 | 约0.4 kg |
| 质保 | 测试发货，提供12个月店铺质保（以供应商为准） |
产品深度介绍
6ES5430-4UA13是S5平台里最常用的高密度DI卡之一，32个24V DC输入点挤在一块单槽模块上。它的基本工作是读限位开关、光电传感器、按钮和继电器触点的ON/OFF状态，然后通过S5背板总线把数据喂给CPU。隔离型设计意味着32个输入共用一组隔离（1组共地），和背板之间隔着1250V的电气隔离，这在老产线接地不规范的场合能少惹不少麻烦。
采购这块卡有几个实操层面的坑要提醒一下。第一，S5-115U不能直接插这块卡，需要配一个适配器外壳（6ES5491-0LB11）才能用——这个细节很多供应商不写，买回去装机架发现尺寸对不上就尴尬了。第二，响应时间是4ms级别，不是高速计数模块，别拿它去读编码器脉冲或者高频接近开关——100Hz上限封死了，超过这频率信号直接丢了。第三，市面上有些网页把它描述成“16通道”、“支持Profinet和EtherCAT”、“兼容S7-1200/1500”——那些完全是张冠李戴的参数套用，估计是把ET200或者S7模块的规格贴过来了。真实的6ES5430-4UA13就是一块纯S5数字输入卡，跑的是S5系统总线，和Profinet没有任何关系。
再说个原厂手册里的小细节：这个模块允许最多8个输入同时反极性接线（反极性保护），但超过8个就不保证了。老系统里接线混乱的情况不少见，这块卡的容错设计确实比同期某些竞品多留了点余地
