产品核心摘要

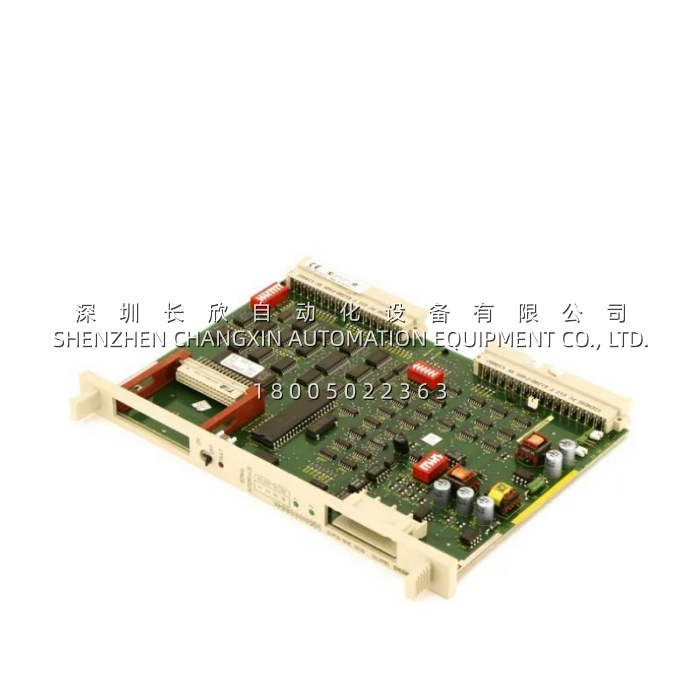

- 型号 (Model): 6ES5308-3UB11 (6ES5 308-3UB11)
- 品牌 (Brand): Siemens (西门子)
- 系列 (Series): SIMATIC S5 — IM308B (Interface Module 308B)
- 核心功能 (Core Function): S5系统中央机架与扩展机架间的通信枢纽，或作为PROFIBUS-DP主站接口
- 产品类型 (Type): 接口模块 / 总线主站模块
- 关键规格 (Key Specs): S5背板总线接口 / Sinec L2-DP (PROFIBUS) / 支持最多21个扩展机架或DP从站
- 成色: 拆机测试件/库存件
- ⚠️ 已停产: 西门子于1998年后以IM308-C替代，S5全系已EoL
关键技术规格
| 参数项 | 规格 |
|---|---|
| 订货号 | 6ES5308-3UB11 |
| 产品系列 | SIMATIC S5 IM308B |
| 适用系统 | S5-115U, S5-135U, S5-155U, S5-155H，部分可用于S5-100U |
| 核心功能 | 扩展机架接口 + Sinec L2 / PROFIBUS-DP 通信 |
| 总线接口 | S5背板总线（DIN 41612连接器） |
| 现场总线 | Sinec L2（早期PROFIBUS DP协议），Sub-D 9针插座 |
| PG接口 | 1×TTY/RS232（用于STEP 5编程与诊断） |
| 扩展能力 | 最多21个扩展机架（ER 155U/155H） |
| 最大传输距离 | 扩展机架模式≤600米；DP模式典型≤3000米 |
| 终端电阻 | 模块附带3个终端电阻（用于总线终端配置） |
| 供电方式 | 5V DC由背板提供 + 24V DC辅助 |
| 配置工具 | COM ET 200（MS-DOS版本），已于1999年停供 |
| 指示灯 | PWR / BUS / SF / BF LED |
| 工作温度 | 0 ~ +60 °C |
| 存储温度 | -40 ~ +70 °C |
| 防护等级 | IP20（柜内安装） |
| 重量 | 约0.3~0.4 kg |
产品深度介绍
在大型S5系统里，单靠一个机架的槽位和I/O点数往往捉襟见肘——尤其是钢铁、化工、电厂这些动辄几百上千点的场合。6ES5308-3UB11就是解决这个问题的关键：它是一款IM308B接口模块，让中央机架（CR）能够挂接最多21个扩展机架（ER），把系统容量成倍放大。与此同时，它还能扮演PROFIBUS-DP主站的角色，把S5系统连入标准的现场总线网络。说得直白点：它既是系统扩骨的“关节”，也是对外通信的“嘴巴”。
不过要注意一个很容易踩的坑：IM308B的开发时间较早，当时PROFIBUS-DP标准尚未最终定型。这意味着它支持的DP从站设备可能不完全兼容标准PROFIBUS协议——比如某些老款Simoreg驱动器的CS51通信板，在IM308B上能跑，但换到S7系统后因为没有GSD文件反而用不了。另外，配置IM308B需要使用COM ET 200软件（运行于MS-DOS环境），这款软件西门子已于1999年停供，现在找起来可能得翻老硬盘或者问圈里人有没有存档。
